7 Aansluiting
7.1 FLUXUS *601
7.1.4.4
Aansluiting van een passieve stroomafnemer op een passieve
stroomingang
Als u een passieve stroomafnemer (bijv. druktransmitter) aansluiten op een passieve
stroomingang, moet een externe spanningsvoorziening gebruiken.
Als de transmitter een actieve stroomuitgang heeft, dan kunt u de uitgang met behulp
van de adapter voor de actieve stroomingang gebruiken als spanningsvoorziening. De
adapter wordt op de stekkerbus T1/T3 of T2/T4 en de stekkerbus voor de uitgang aange-
sloten, zie Afb. 7.10 en Tab. 7.1. De adapter verbindt de actieve stroomuitgang met de
passieve stroomingang en de passieve stroomafnemer met de transmitter.
Als 2 passieve stroomafnemer via de transmitter moeten worden gevoerd, dan kunnen
de actieve stroomuitgangen via de uitgangsadapter worden verbonden met de passieve
stroomingangen. In dit geval de adapter voor de actieve stroomingang kan niet gebruikt
worden.

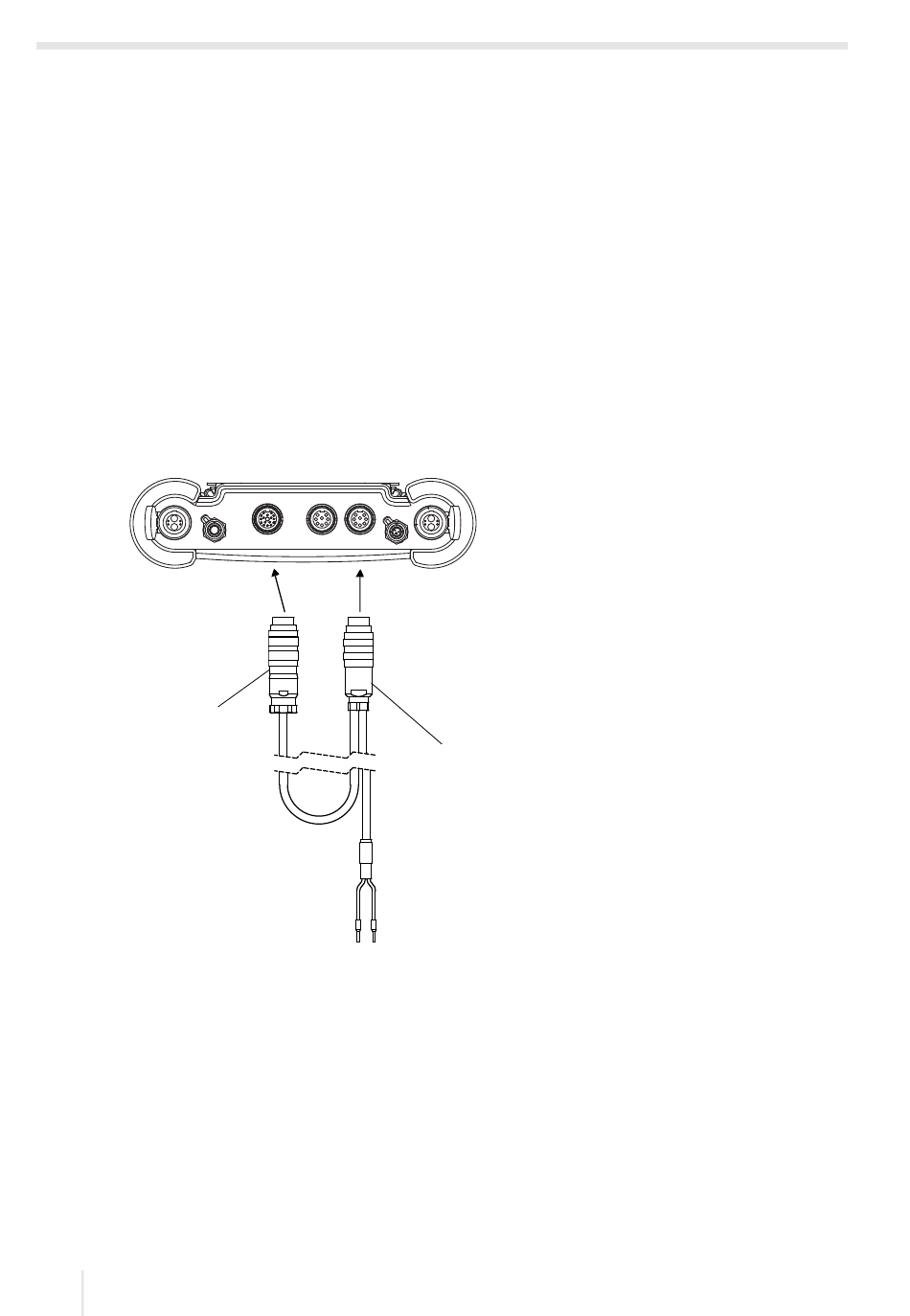

Afb. 7.10: De adapter voor de actieve stroomingang aansluiten
CH A
COMM
2
1 – connector voor de aansluiting van de stroomingang
2 – connector voor de aansluiting van de stroomuitgang
Als de transmitter 3 of 4 ingangen (combinatie van temperatuur-, spannings- en stroom-
meting) heeft, worden de adapters gebruikt voor de actieve stroomingang met behulp
van ingangsadapters op de stekkerbus T1/T3 of T2/T4 aangesloten, zie Afb. 7.11.
De temperatuursensoren, spannings- of stroombrons worden aangesloten op de adap-
ters en wel conform de gegevens op het typeplaatje.
64
T2/T4
T1/T3
DC-IN
12 V
Output
Input
passieve stroomafnemer
CH B
1
