7 Aansluiting
FLUXUS F60x
7.1 FLUXUS *601
Afb. 7.4:

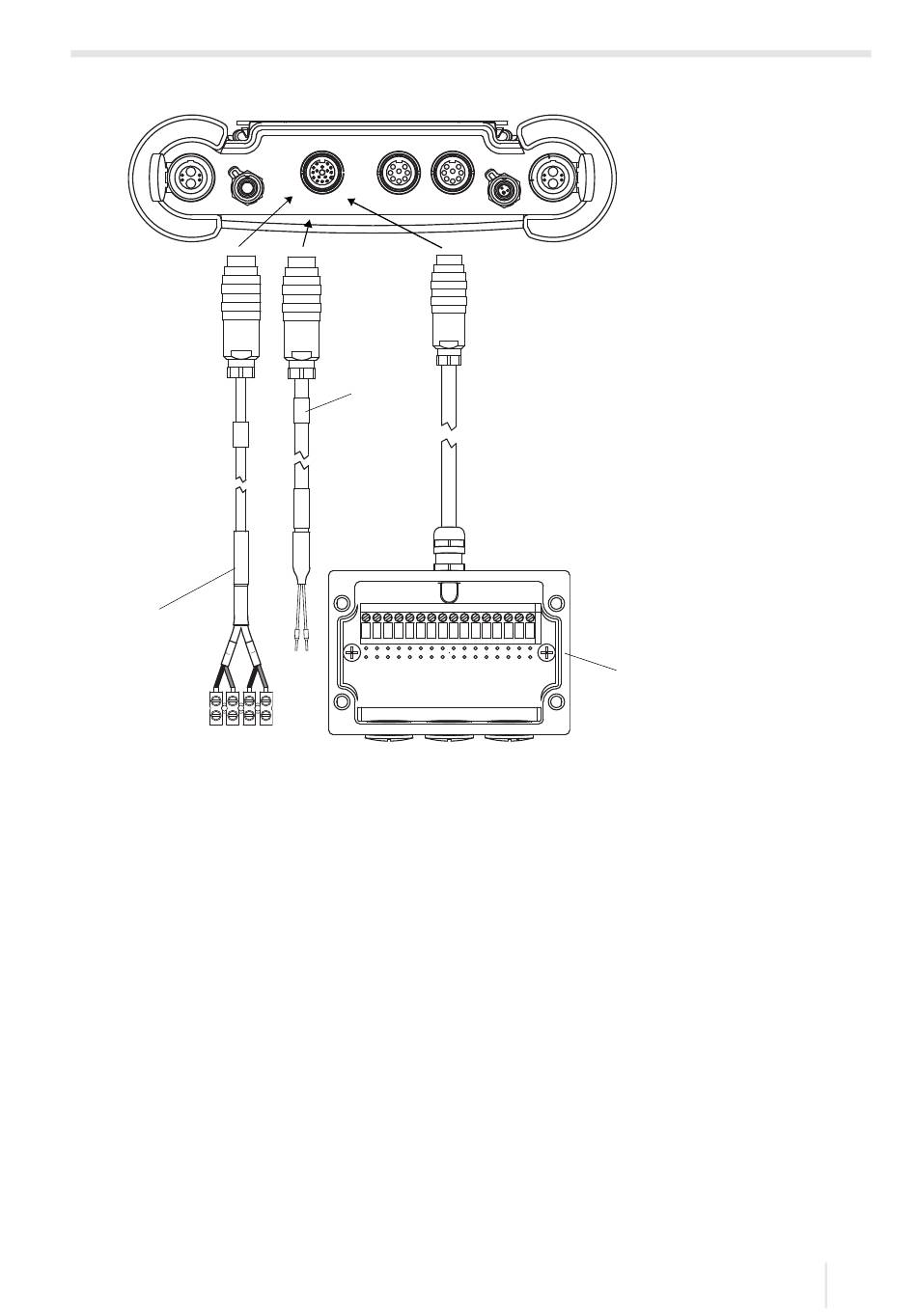

De uitgangsadapter op de transmitter aansluiten
T2/T4
T1/T3
CH A
CH B
DC-IN
COMM
12 V
Output
Input
3
1
2
-P1+ -P2+ -P3+ -P4+ -P5+ -P6+ -P7+ -P8+
-
-
+
+
1 – uitgangsadapter voor 2 stroomuitgangen (rood (+), zwart (-))
2 – uitgangsadapter
3 – Modbus adapter
