FLUXUS F60x

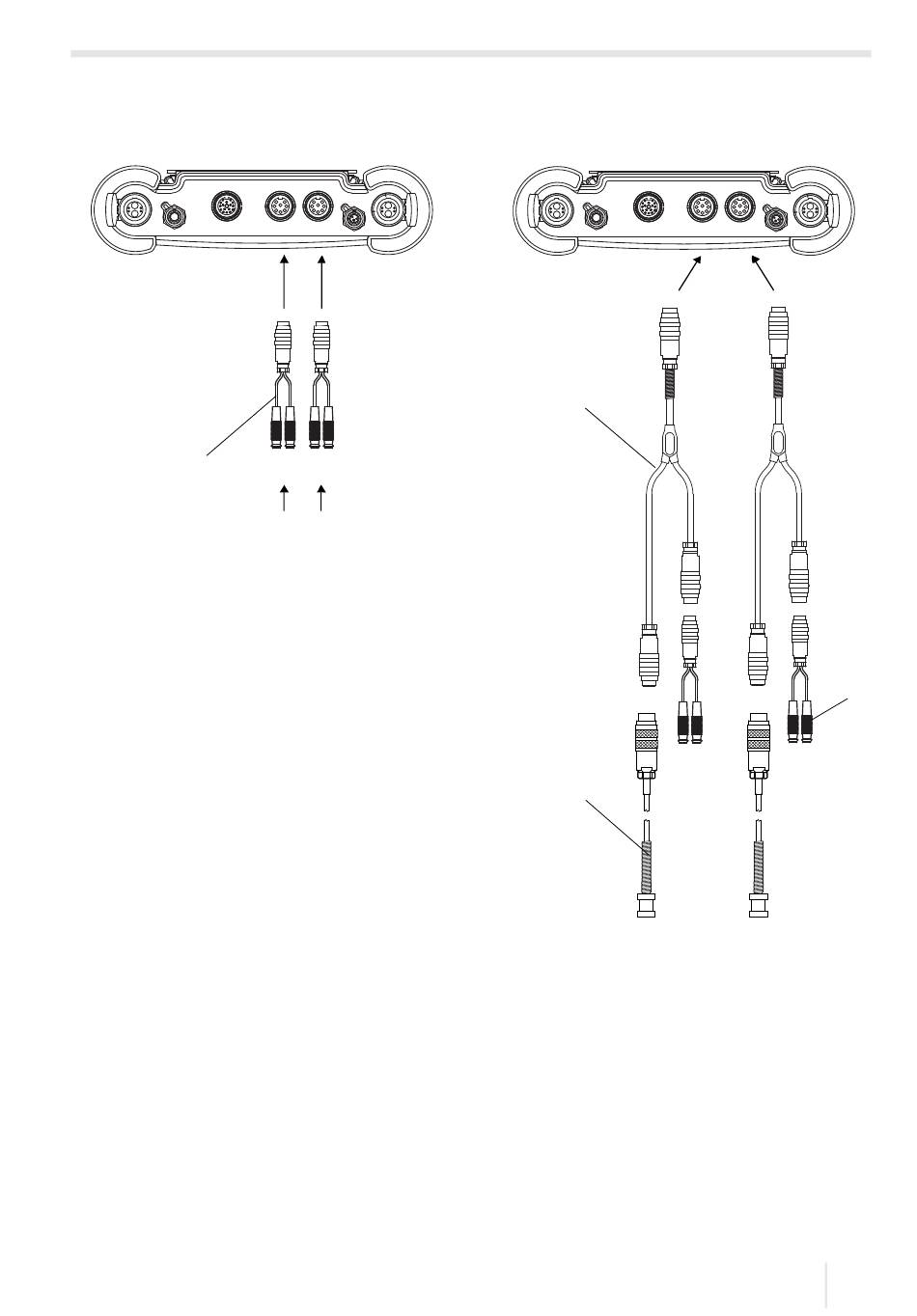

Afb. 7.8:
Aansluiting van 1 of 2 spannings- of
stroombrons
CH A
COMM
Output
1
spannings- of
stroombron
1 – adapter voor spannings- en
stroomingangen
De temperatuursensoren, spannings- of stroombrons worden aangesloten op de adap-
ters en wel conform de gegevens op het typeplaatje.
UMFLUXUS_F60xV5-3NL, 2020-05-29
T2/T4
T1/T3
CH B
DC-IN
12 V
Input
+ -
+ -
spannings- of
stroombron
Afb. 7.9:
Combinatie van temperatuur-,
spannings- en stroommeting
(voorbeeld)
CH A
COMM
Output
1
T2
2
1 – ingangsadapter
2 – temperatuursensor
3 – adapter voor spannings- en
stroomingangen
7 Aansluiting
7.1 FLUXUS *601
T2/T4
T1/T3
CH B
DC-IN
12 V
Input
T4
T3
T1
+ -
+ -
3
63
