Volg deze procedure om de luchtcilinder (227), het
montageblok (224), de verbindingsstangen (225), de
shuttlebehuizing (218) en bodembehuizing (201) te
demonteren.
1. Maak het isolatiesysteem klaar voor een
onderhoudsbeurt. Zie
voorbereiden op een onderhoudsbeurt, page 85
2. Verwijder de isolatieklep uit de kast. Zie
De isolatieklep uit de kast verwijderen, page 86
3. Ontkoppel de twee verbindingsstangen (225) van
de bodembehuizing (201):
a. Houd de vlakke zijden van een
verbindingsstang vast met een verstelbare
sleutel. Gebruik aan de andere kant van de
bodembehuizing een verstelbare sleutel om
de schroef (233), borgring (237) en vlakke
sluitring (232) te verwijderen.
b. Verwijder de tweede verbindingsstang van
de bodembehuizing.

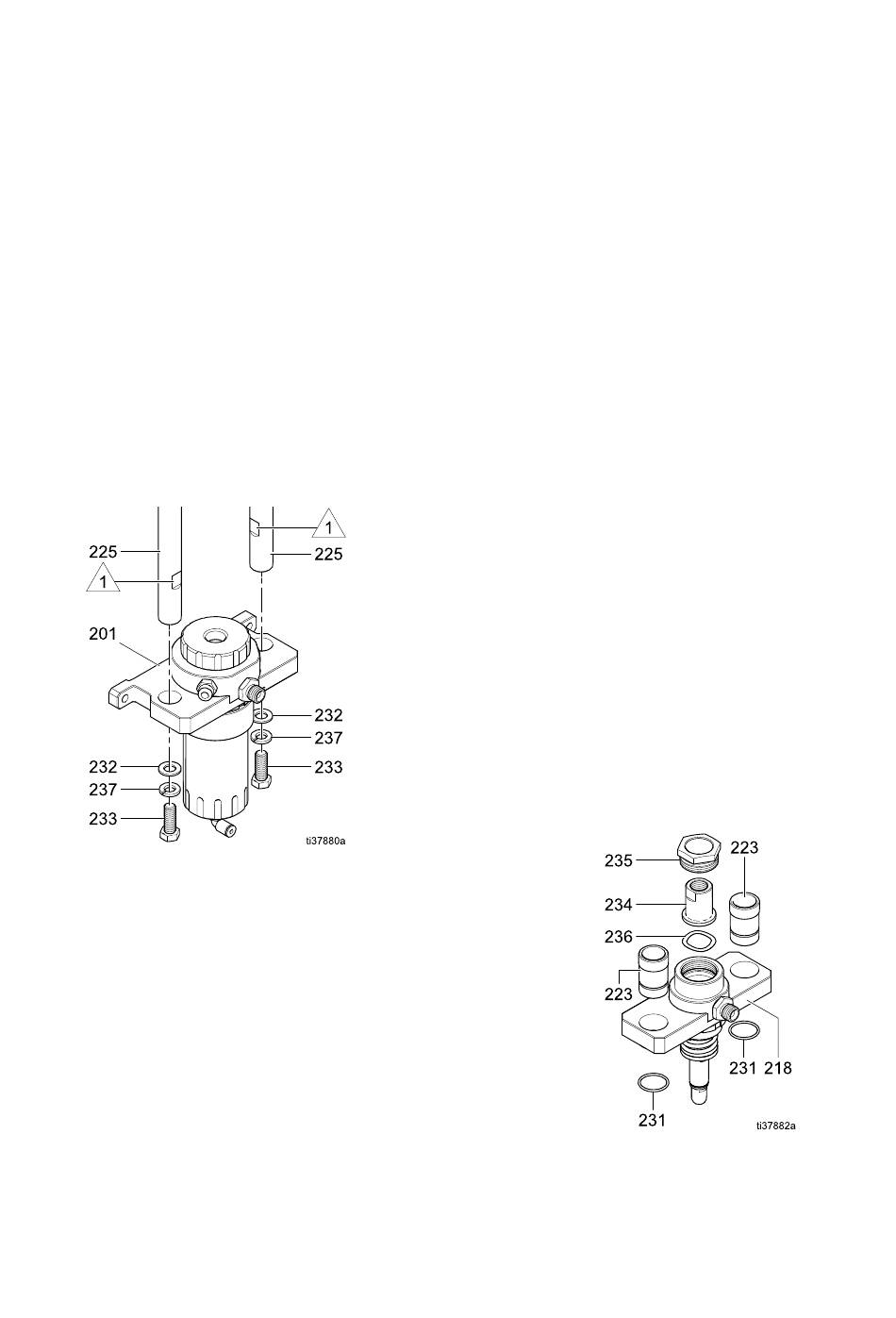

Figure 36 Stangen bij de bodembehuizing
4. Schuif de volledige bodembehuizing (201) van
de verbindingsstangen (225).
5. Ontkoppel de twee verbindingsstangen (225) van
het montageblok (224):
a. Houd de vlakke zijden van een
verbindingsstang vast met een verstelbare
sleutel. Gebruik aan de andere kant van
het montageblok een verstelbare sleutel om
de schroef (233), borgring (237) en vlakke
sluitring (232) te verwijderen. Neem de
verbindingsstang uit via de shuttlebehuizing
(218).
b. Verwijder de tweede verbindingsstang van
het montageblok.
3A8018D
de isolatieklep
isolatieklep
de
isolatieklep
Het isolatiesysteem
6. Vervang de twee shuttle-lagers (223) in de
shuttlebehuizing (218).
a. Verwijder de O-ring (231) aan de onderkant
van de shuttlebehuizing en neem de lager
langs boven eruit.
b. Steek langs boven een nieuwe shuttle-lager
(223) in de shuttlebehuizing, met de groef
van de O-ring naar onder gericht, weg van
de luchtcilinder (227). Schuif een nieuwe
.
O-ring (231) in de groef om de shuttle-lager
op zijn plaats te houden.
.
c. Verwijder en vervang de tweede shuttle-lager
(223).
7. Maak de constructie van de shuttlebehuizing los
(218) van luchtcilinder (227):
a. Zoek het vlakke stuk op de luchtcilinderas en
de vlakke zijde op de kraag.
b. Neem elke vlakke zijde vast met een
verstelbare sleutel en draai in tegengestelde
richtingen om de luchtcilinderas los te maken.
c. Draai de cilinderstang tot de constructie van
de shuttlebehuizing (218) loskomt.
8. Demonteer de constructie van de
shuttlebehuizing (218).
a. Gebruik een verstelbare sleutel om de
borgmoer (235) los te draaien en te
verwijderen.
b. Haal de borgmoer (235) en koppeling (234)
van elkaar.
c. Neem de golfring (236) uit de
shuttlebehuizing (218).
Figure 37 Onderdelen shuttlebehuizing
Note
Let goed op dat u geen krassen
op de cilinderstang maakt bij het
uitnemen en behandelen.
