Volg deze procedure om de afdichtingen in de
onderste zuigerbehuizing te vervangen.
1. Verwijder de terugslagklepcontructie (238) indien
die nog is aangesloten, met de isolatieklep naar
beneden.
2. Schroef de zuigerkap van de onderste behuizing
(216) los en verwijder deze. De behuizing bevat
een veer (215) en een O-ring (230). Er kunnen
resten reinigingsvloeistof uitkomen.
3. Trek de zuigerconstructie (211-214 en O-ringen)
eruit.
Note
Let goed op dat u geen krassen maakt
op de zuiger (211) of het onderdeel laat
vallen bij het uitnemen en behandelen.
4. Gebruik een verstelbare sleutel rond de vlakke
zijden onderaan de zuigeras (211) om de
borgkap van de zuiger (211) te verwijderen.
Gebruik een 9,5 mm (3/8 inch) zeskantsleutel op
de borgkap (214).
5. Draai wanneer deze los is aan de zuigeras (211)
om alle onderdelen van de zuigerconstructie uit
elkaar te halen.

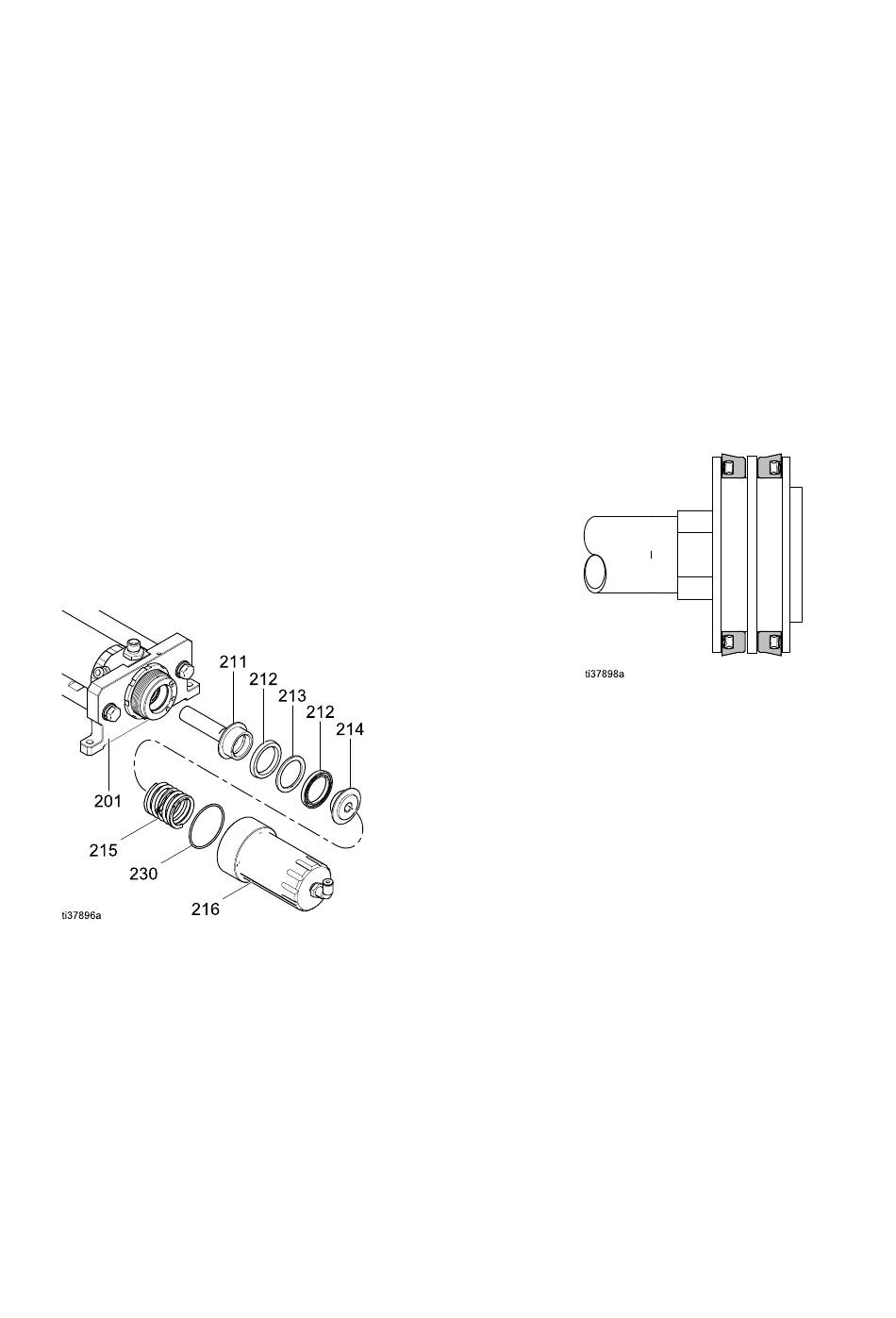

Figure 43 De borgkap van de zuiger verwijderen
3A8018D
een
een
6. Vervang de zuigerdichtingen:
a. Plaats de u-cup (212) op de zuiger (211). De
u-cup moet naar boven gericht zijn (richting
zuigeras).
b. Plaats de afstandsring (213) naast de u-cup
(212).
c. Plaats de andere u-cup (212) op de zuiger
(211). De u-cup moet naar beneden gericht
zijn (richting borgkap).
d. Draai de borgkap met gematigde kracht aan
(214).
e. Schroef de zuigerkap (214) op de behuizing
(211).
f.
Gebruik een verstelbare sleutel rond de
vlakke zijden onderaan de zuigeras (211) om
aan te draaien. Gebruik een 9,5 mm (3/8
inch) zeskantsleutel op de borgkap (214).
Figure 44 U-cups in tegengestelde richtingen
7. Ga verder met het demonteren van de onderste
behuizing:
Gebruik een 23,8 mm (15/16 inch) dop- of
moersleutel om de houder (wit) (202) van de
behuizing (201) te verwijderen. Let goed op dat
u het onderdeel niet beschadigt.
8. Verwijder de houder (202).
9. Vervang de afdichtingen van de houder (202):
a. Plaats de O-ring (208) terug in de groef naast
de schroefdraad.
b. Plaats de u-cup (203) terug waar die in zijn
plaats valt. De u-cup is naar buiten gericht.
10. Ga verder met het demonteren van de onderste
behuizing: Verwijder het u-cup-afstandsstuk
(206) en de u-cup-pakking (204). Er kunnen
verfresten uitkomen.
