De isolatievloeistofpomp
isolatievloeistofpomp opnieuw
De
De
isolatievloeistofpomp
monteren
monteren
monteren
LET
LET OP
LET
Zorg dat er geen restvloeistof meer in de kast zit
voordat u de pomp opnieuw in de kast monteert.
1. Plaats de isolatievloeistofpomp in de kast.
2. Verbind de draad van de lineaire
sensor (321) met de kabelsplitter
(427). Voor een bedradingsoverzicht, zie
Bedradingsaansluitingen, page
3. Installeer de bevestigingsschroeven boven- en
onderaan en draai alle schroeven aan.
4. Sluit de luchtleiding weer aan. Voor
een overzicht van de slangen, zie
Pneumatische aansluitingen, page
5. Herverbind de vloeistofinlaatfitting onderaan links
op de pomp en span ze aan.
6. Herverbind de vloeistofuitlaatfitting onderaan
rechts op de pomp en span deze aan.
7. Kalibreer de pomp. Voer de stappen in uit.
8. Voer een pompblokkeertest uit. Volg de
Procedure voor een pompblokkeertest, page
9. Bevestig de vier 4,8 mm (3/16-inch)
zeskantschroeven opnieuw om het
elektronicapaneel (14) af te sluiten.
10. Vervang het deksel van de isolatieklep (99) en
draai de bovenste en onderste schroeven (99a)
aan.
11. Plaats de elektrostatische afscherming (12) terug
in de kast.
12. Sluit de kastdeur en gebruik een platte
schroevendraaier om de deur weer vast te
schroeven.
De isolatievloeistofpomp
isolatievloeistofpomp demonteren
De
De
isolatievloeistofpomp
1. Verwijder de isolatievloeistofpomp uit de kast. Zie
De isolatievloeistofpomp uit de kast verwijderen,
page 96
.
2. Draai de pomp op zijn kant en schroef de sensor
(321) bovenaan de pomp los. Bekijk de O-ring
naast de sensor en controleer op barsten.
3. Verwijder de fitting voor de geluiddemper (323)
3A8018D
opnieuw in in in de
de kast
kast
opnieuw
de
kast
OP
OP
107.
106.
58.
demonteren
demonteren
4. Demonteer de vloeistofsectie van de pomp:
a. Draai de vier trekstangschroeven (312) los
met een dopsleutel.
b. Plaats de pomp met de vloeistofzijde omhoog
en verwijder de trekstangschroeven (312).
c. Neem het vloeistofdeksel (311) en de
dichtingspakking (309) eraf.
d. Beweeg de cilinder (310) heen en weer en
verwijder hem van de middelste behuizing
(307)
e. Draai de pomp op zijn kant.

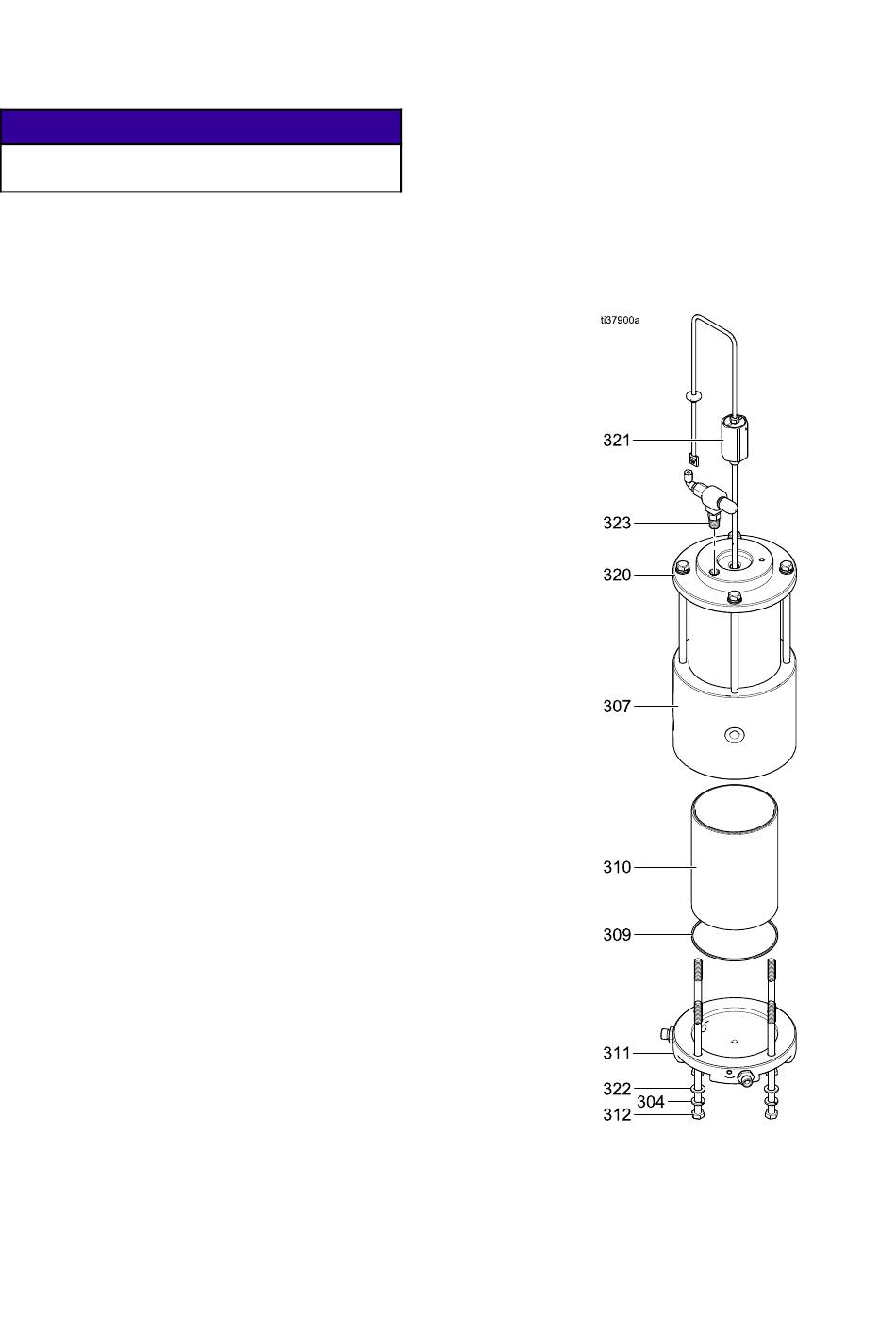

Figure 49 Het vloeistofdeksel verwijderen
Repareren
97
