Volg deze procedure om de drie O-ringen (219, 2x
228) van de isolatieklepsteel (222) te vervangen.
Deze O-ringen vervangen kan nodig zijn als de
isolatieklep lekken begint te vertonen.
1. Verwijder de drie O-ringen (219, 2 x 228).
Note
Wrik de O-ringen niet van de klepsteel.
Het kan zijn dat u de O-ringen moet
plooien zodat ze loskomen. U kunt
de O-ringen ook doorsnijden om ze te
verwijderen.
2. Vervang de O-ringen:
a. Rol de O-ring (219) over de schroefdraad
van de klepsteel (222) tot hij in de groef zit.
b. Rol een O-ring (228) over de schroefdraad
van de klepsteel (222) tot hij in de groef zit.
c. Rol de tweede O-ring (222) langs de andere
zijde van de klepsteel (228) over de as tot
hij in de groef zit.
d. Smeer de drie O-ringen.

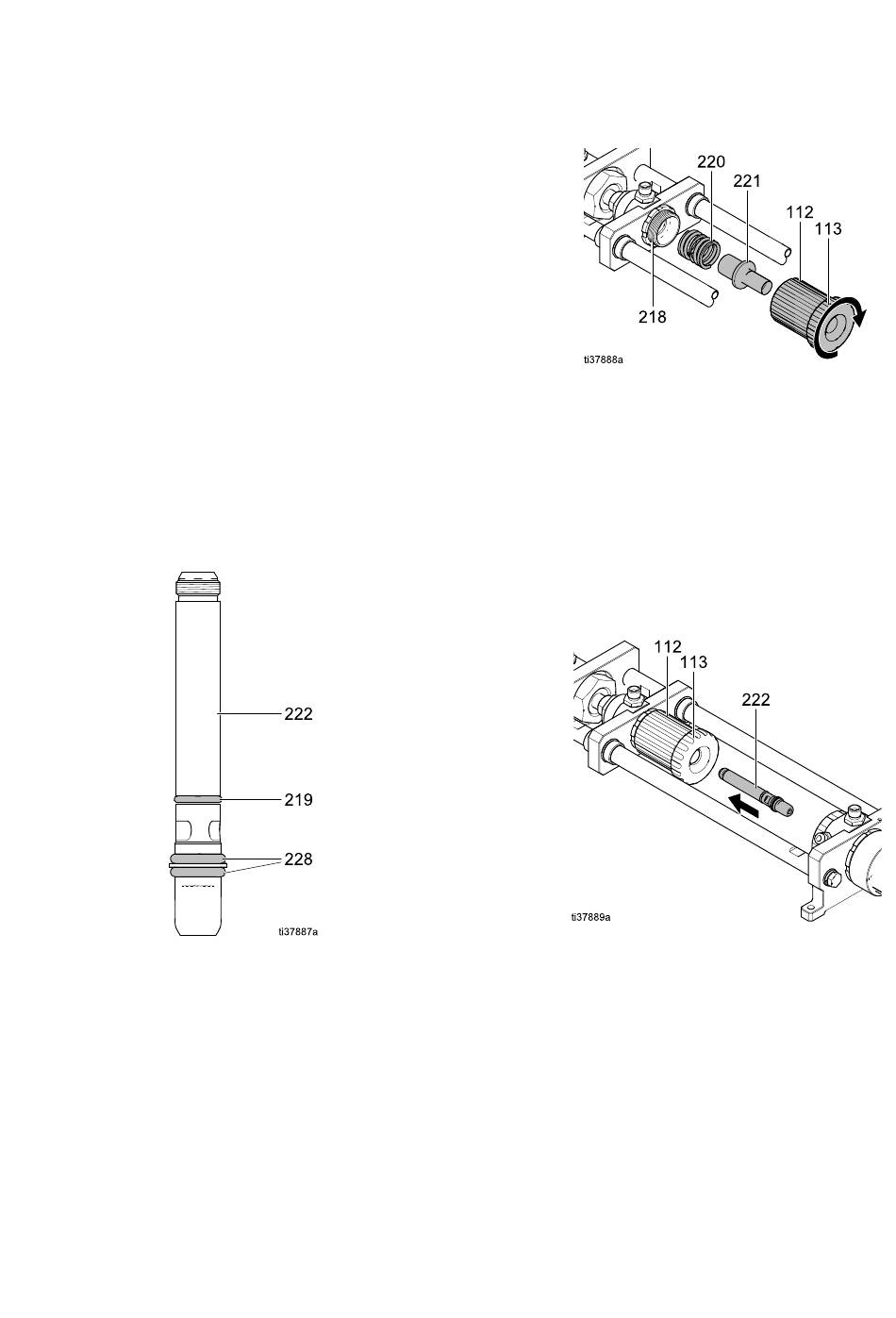

Figure 40 De O-ringen van de isolatieklep
vervangen
3. Controleer of de O-ring (219) in de
shuttlebehuizing (218) nog steeds op zijn
plaats zit. Verwijder en vervang indien nodig.
92
isolatieklepsteel
isolatieklepsteel
4. Om te hermonteren:
a. Steek de veer (220) en de mof (221)
(breedste kant eerst) in het mofhulpstuk
(112).
Figure 41 De veer en mof in het hulpstuk
monteren
b. Plaats het steelhulpstuk (113) over de mof
(221) en veer (220) en schroef dit op het
mofhulpstuk (112).
c. Schroef beide hulpstukken in de
shuttlebehuizing (218) tot ze vast zitten.
d. Smeer de schroefdraad van de klepsteel.
Schuif de klepsteel (222) met de
schroefdraad eerst in beide hulpstukken
(112, 113) die u hebt bevestigd op de
shuttlebehuizing (218).
Figure 42 Klepsteel in de hulpstukken steken
e. Steek een 4,8 mm (3/16 inch) inbussleutel in
het uiteinde van de klepsteel (222) wanneer
de klepsteel (222) de schroefdraad bereikt.
Haal aan tot 9 Nm (80 in-lb).
5. Schroef beide hulpstukken als een geheel van de
isolatieklep om ze eraf te nemen.
