10.1 Voedingsaansluiting
De meegeleverde voedingskabel wordt verbonden met de
Power/Video/Audio-connector aan de achterkant van het display. De
voedingskabel moet vervolgens worden aangesloten op een 12 of 24
VDC-voeding, dit kan door aan te sluiten op een distributiepaneel, of direct
op een accu. Het product is beveiligd tegen omgekeerd aansluiten.

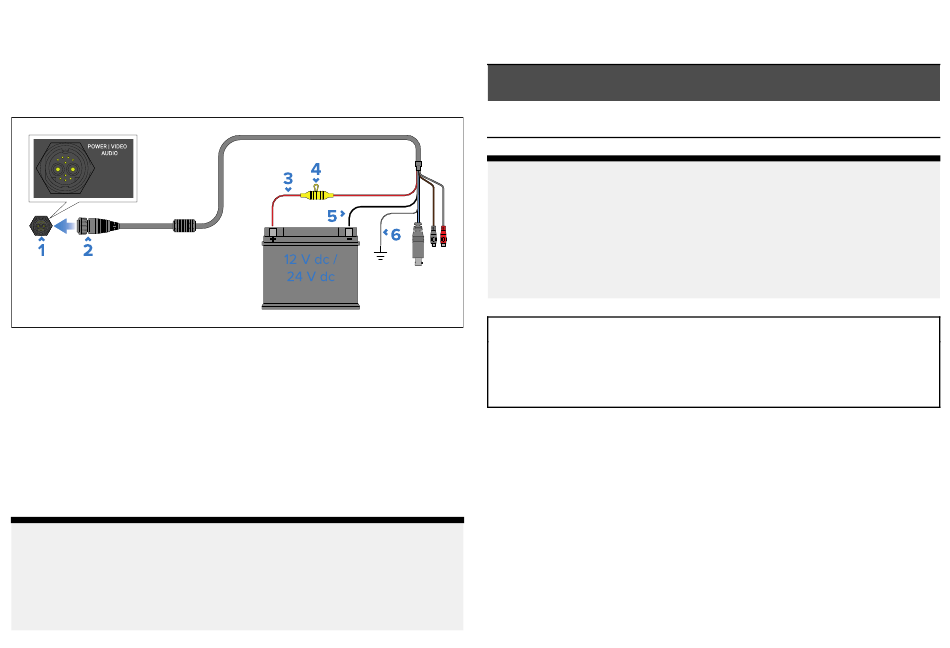

1.
Power/Video/Audio-connector van het display.
2. Voedings-/video-/audiokabel van 1,5 m (4,9 ft).
3. De positieve (rode) draad wordt aangesloten op de positieve (+) pool
van de voeding.
4. Zekering.
5. De negatieve draad wordt verbonden met de negatieve (-) pool van de
voeding.
6. De aardingsdraad wordt verbonden met het RF-aardingspunt, als er geen
aardingspunt beschikbaar is wordt deze verbonden met de negatieve
(-) pool van de accu.
Opmerking:
• Axiom® 2 Pro-displays worden geleverd met een voedings/video-
/audiokabel met een rechte connector. Er is ook een haakse
connectorkabel beschikbaar (onderdeelnummer: A80745 ).
• De voedings-/video-/NMEA 0183-kabels van de originele Axiom® kunnen
niet worden gebruikt voor Axiom® 2 Pro-displays.
Voedingsaansluitingen
Waarden inline-zekering en thermische stroomonderbreker
De volgende classificaties voor inline zekeringen en thermische
stroomonderbrekers zijn van toepassing op uw product:
Waarde inline zekering
15 A
Opmerking:
• De juiste waarde voor de thermische stroomonderbreker is afhankelijk
van het aantal apparaten dat u aansluit. Wanneer u de te gebruiken
waarde niet zeker weet, kunt u contact opnemen met een geautoriseerde
Raymarine-dealer.
• De voedingskabel van uw product kan zijn voorzien van een vaste inline
zekering. Indien dit niet het geval is, dient u een inline zekering in de
positieve draad van de voedingsaansluiting van uw product te plaatsen.
Let op: Voedingsbeveiliging
Bij het installeren van dit product, dient u ervoor te zorgen
dat de voedingsbron correct is beveiligd met behulp van een
zekering of thermische stroomonderbreker met de juiste
waarde.
10.2 Voedingsdistributie
Aanbevelingen en "best practice" voor het aansluiten van de voeding voor
producten die worden gevoed via een voedingskabel met een aardingsdraad.
• Dit product wordt geleverd met een voedingskabel, in de vorm van een
afzonderlijk onderdeel of als kabel die permanent aan het product vastzit.
Gebruik alleen de voedingskabel die met dit product is meegeleverd.
Gebruik GEEN voedingskabel die is bedoeld voor of meegeleverd met
een ander product.
• Raadpleeg het hoofdstuk Voedingsaansluiting voor meer informatie over
hoe u de draden in uw voedingskabel kunt identificeren en waar u ze
dient aan te sluiten.
Waarde thermische stroomonder-
breker
15 A (wanneer slechts één apparaat
wordt aangesloten)
55
