• Stel het traject van de leidingen vast en boor het gat in de muur (φ80). Zorg ervoor, dat het gat naar
buiten toe iets afloopt. Zorg er ook voor dat de leidingklem bereikbaar is vanaf de uitgang (het
uiteinde).

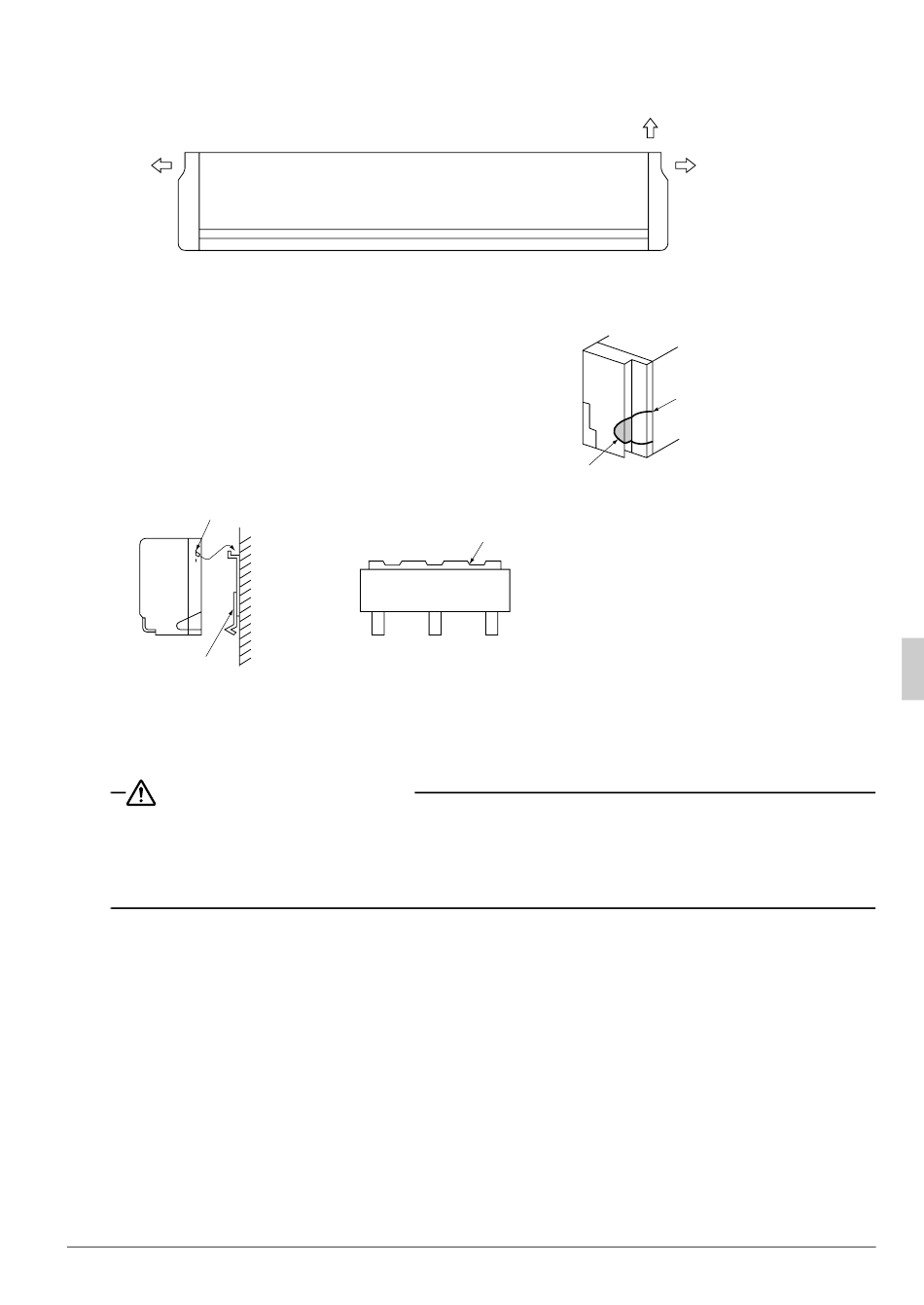

4. Hang de binnenunit stevig op aan de haak van het
montagepaneel, op de manier zoals is weerge-
geven in.
(Zie Afb.
Voorbeeld: voor leidingen aan de rechterkant
5. Hang de binnenunit stevig op aan de haak van het
montagepaneel. (Zie Afb. 4 en 5)
Opening voor het ophangen van de binnenunit
1) Montagepaneel
Afb. 4
• Bij het aanleggen van de leidingen aan de linkerkant, en bij gebruik van ingebedde buizen kunt u het
bodempaneel verwijderen om het werk te vereenvoudigen.
VOORZORGSMAATREGELEN
Monteer het apparaat zodanig dat deze waterpas of iets naar rechts hellend ophangt en voorkom
dat deze voorover hangt. Wanneer het apparaat naar links of voorover helt, wordt de waterafvoer
bemoeilijkt, waardoor lekkage zal optreden.
Til het apparaat niet op aan de horizontale jaloezieën. (Daardoor kunnen de jaloezieën beschadi-
gen.)
Nederlands
Achterzijde
Bovenkant
Voorzijde
Afb. 2
3 )
Muur
Afb. 5
U kunt tot dit punt snijden.
Afb. 3
Haak
Richting van de
leidingen
Langs de perforaties
opensnijden.
7
