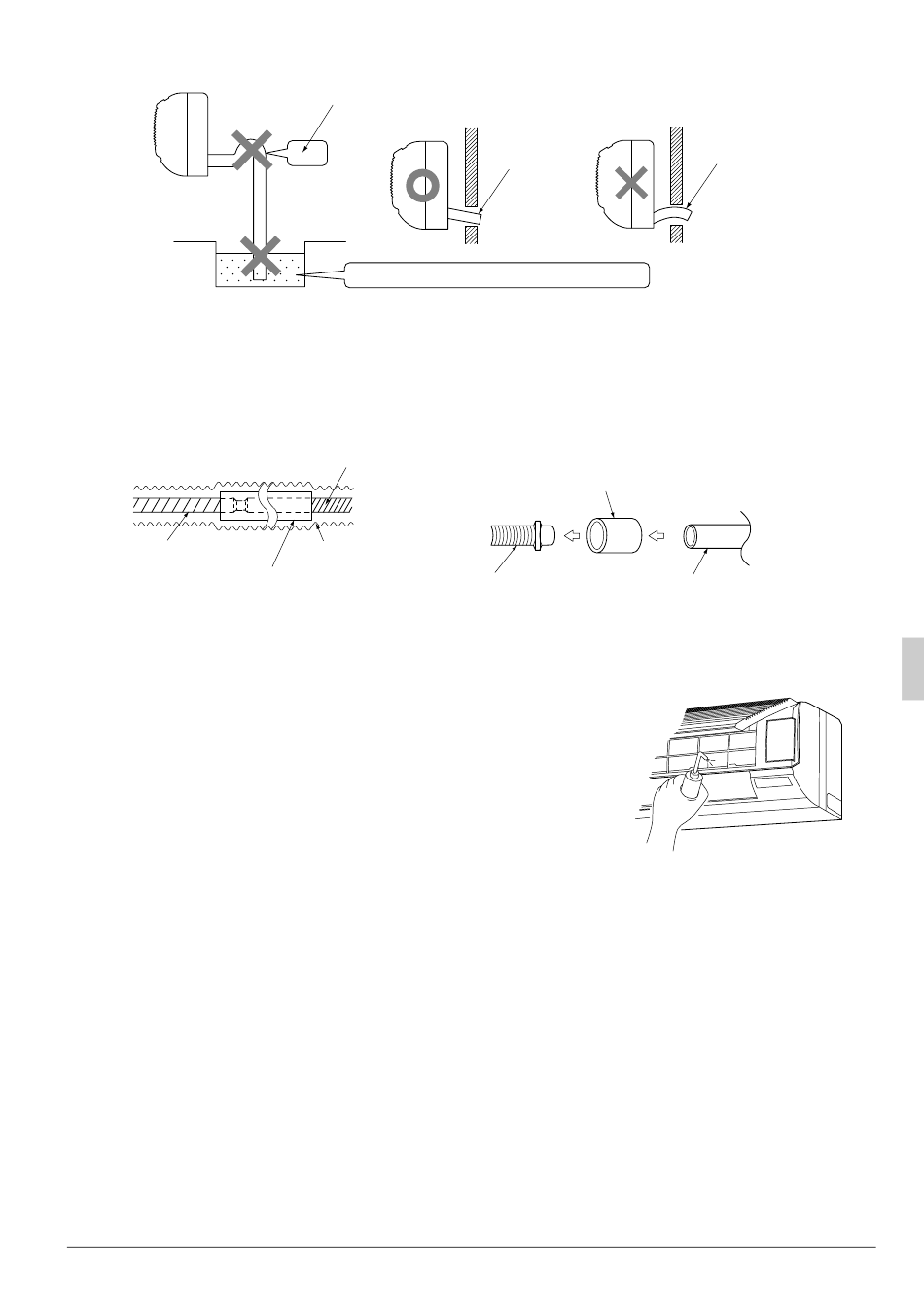

• Ga extra voorzichtig te werk bij het uitvoeren van de stappen in afbeelding 15.
FOUT
• Gebruik, wanneer de afstand tussen afvoeren moet worden verlengd, in de handel verkrijgbare slang
en vergeet niet om de slang in de binnenunit te isoleren. (Zie Afb. 16)
• Sluit een buis met dezelfde (PVC-buis, nominale diameter 20) of grotere diameter aan.
• Gebruik bij toepassing van PVC-leidingen de bijpassende PVC-koppelstukken (nominale diameter
20). (Zie Afb. 17)
Verlengstuk afvoerslang
Afvoerslang van
binnenunit
2) 3) Isolate (niet meegeleverd)
Afb. 16
2. Monteer alle leidingen op de juiste manier om een goede waterafvoer te garanderen.
• Controleer, nadat alle leidingen zijn aangesloten, of de afvoer cor-
rect werkt; open het frontpaneel, verwijder het luchtfilter, giet een
beetje water in de lekschaal en controleer of het water gemakkelijk
wegloopt. (Zie Afb. 18 )
[ VOORZORGSMAATREGELEN ]
Aansluitingen voor afvoerleidingen
• Sluit de afvoerleidingen nooit direct aan op een rioolbuis die naar
ammoniak ruikt. De ammoniak in het riool kan dan de binnenunit binne-
nunit binnendringen via de afvoerleidingen, waardoor de warmtewisse-
laar gaat corroderen.
7. HET AANLEGGEN VAN DE ELEKTRISCHE BEDRADING
• Alle ter plaatse verkregen onderdelen en materialen dienen aan de landelijk geldende voorschriften te vol-
doen.
• Gebruik alleen koperdraad.
• Volg het bij de unit geleverde "BEDRADINGSSCHEMA" voor het bedraden van de unit.
• Meer informatie over het aansluiten van de bedrading van de afstandsbediening vindt u in de installatie-
handleiding die bij de afstandsbediening werd meegeleverd.
• Alle bedrading dient door een erkend elektricien te worden aangelegd.
• Er dient een circuitonderbreker te worden geïnstalleerd waarmee de stroomtoevoer van het gehele
systeem kan worden onderbroken.
• Raadpleeg de installatiehandleiding van de buitenunit voor informatie over de draaddikte van de stroomk-
abel naar de buitenunit, de capaciteit van de circuitonderbreker en -schakelaar en instructies voor het aan-
leggen van de bedrading.
Nederlands
De afvoerslang moet naar beneden aflopen.
GOED
FOUT
Het uiteinde moet onder water liggen.
Isolatietape
Afvoerslang, aangesloten
op de binnenunit
FOUT
Afvoerleiding
Naar
beneden
aflopend
Afb. 15
Standaard PVC-koppelstukken
(nominale diameter 20)
Afb. 17
Afvoerleiding
Standaard PVC-leiding
(nominale diameter 20)
Afb. 18
11
