[ VOORZORGSMAATREGELENI ]
1. Laat het isolatiemateriaal niet overlappen. (Zie Afb. 11)
2. Plak de vloeistofbuis en de gasbuis met behulp van tape aan elkaar vanaf de bocht tot aan het punt waar
de buizen de unit binnenkomen. (Zie Afb. 12)
3. Omwikkel de afvoerslang in de unit met isolatietape, maar houd de
afvoerbuis gescheiden van de koelbuis. Als de buizen samen
worden ingewikkeld, passen ze niet meer in de unit (alleen van toe-
passing als de buizen vanaf de linkerkant de unit binnenkomen).
4. Wanneer de leidingen via de linkerzijde worden geïnstalleerd,
moeten de leidingen en de afvoerslang worden gemonteerd zoals is
weergegeven in afbeelding 13.
5. Voorkom dat de vloeistofbuis op minder dan 200 mm van de tromp-
moer wordt omgebogen om beschadiging van de buis te voorko-
men.
6. Zorg ervoor dat de stekker voor het relais van de ventilatormotor niet loskomt bij het aansluiten van de
leidingen.
7. Stop alle openingen tussen de leidingen en het zijpaneel die hierdoor ontstaan dicht met kit om te voorko-
men dat stof de binnenunit kan binnendringen.
VOORZORGSMAATREGELEN
LET OP DE VOLGENDE PUNTEN BIJ HET MAKEN VAN SOLDEERVERBINDINGEN
"Gebruik geen vloeimiddel bij het maken van een soldeerverbinding tussen koperen koelmiddelleidingen.
Gebruik daarvoor in de plaats fosfor-kopersoldeer (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677) waar-
voor geen vloeimiddel nodig is."
(Vloeimiddel is erg schadelijk voor koelmiddelleidingystemen. Wanneer bijvoorbeeld een vloeimiddel op basis
van chloride wordt gebruikt zullen de leidingen corroderen en wanneer het vloeimiddel fluor bevat zal de
koelmiddelolie worden aangetast.)
• Blaas, voordat u soldeerverbindingen maakt in koelmiddelleidingen, stikstof door de leidingen om aanwezige
lucht uit de leidingen te verdringen.
Als u soldeerverbinding maakt zonder de beschermende stikstofatmosfeer zal een grote hoeveelheid oxidefilm
in de leidingen ontstaan, die een systeemstoring zou kunnen veroorzaken.
• Vervang, wanneer de koelmiddelleidingen moeten worden gesoldeerd, eerst het aanwezige koelmiddel in de
koelmiddelleidingen door stikstof. Sluit de binnenunit met een flens- of trompverbinding aan zodra dit
gebeurd is.

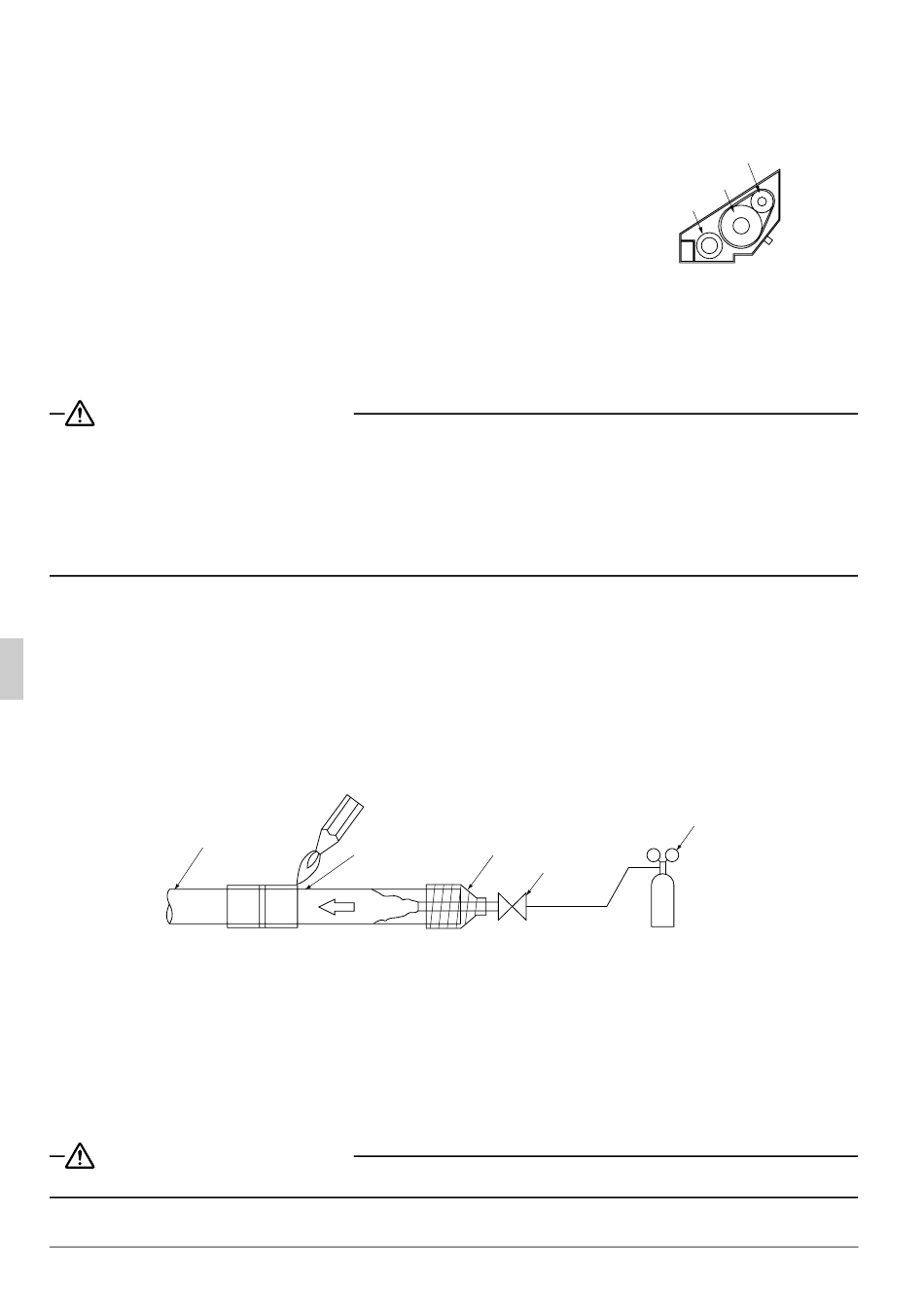

• De stikstofdruk moet met behulp van een reduceerventiel worden ingesteld op 0,02 MPa wanneer tijdens
het vullen van de leidingen een soldeerverbinding moet worden gemaakt. (Zie Afb. 14)
Koelmiddelleiding
6. HET AANLEGGEN VAN DE AFVOERBUIZEN
1. Aansluiten van de afvoerleiding.
• Zorg voor een betrouwbare afvoer voor de afvoerleidingen.
• Zorg ervoor dat de leidingen kort zijn en naar beneden aflopen om luchtbelvorming te voorkomen.
VOORZORGSMAATREGELEN
Door opgehoopt water in de afvoerleidingen kan de afvoer verstopt raken.
10
Tape
Te solderen
onderdeel
handafsluiter
Stikstof
Afb. 14
Vloeistofbuis
gasbuis
Afvoerbuis
Afb. 13
Reduceerventiel
Stikstof
Nederlands
