2. Gebruik het montagepaneel bij de installatie van het apparaat.
Controleer of de beoogde locatie voor het bevestigen van het apparaat wel geschikt is en voldoende
stevig is om het gewicht van het apparaat te dragen en breng zonodig extra versteviging in de vorm van
platen of balken aan voordat u het apparaat bevestigt. Zorg ervoor dat de versteviging bestand is tegen
trillingen en lawaai. (De hartafstand van de bevestigingsbouten kunt u vinden op het papieren sjabloon;
gebruik dit sjabloon om te bepalen of versteviging noodzakelijk is of niet.)
3. De binnenunit mag niet direct aan de muur bevestigd worden.
Gebruik het montagepaneel om de unit te installeren.
4. INSTALLATIE VAN DE BINNENUNIT

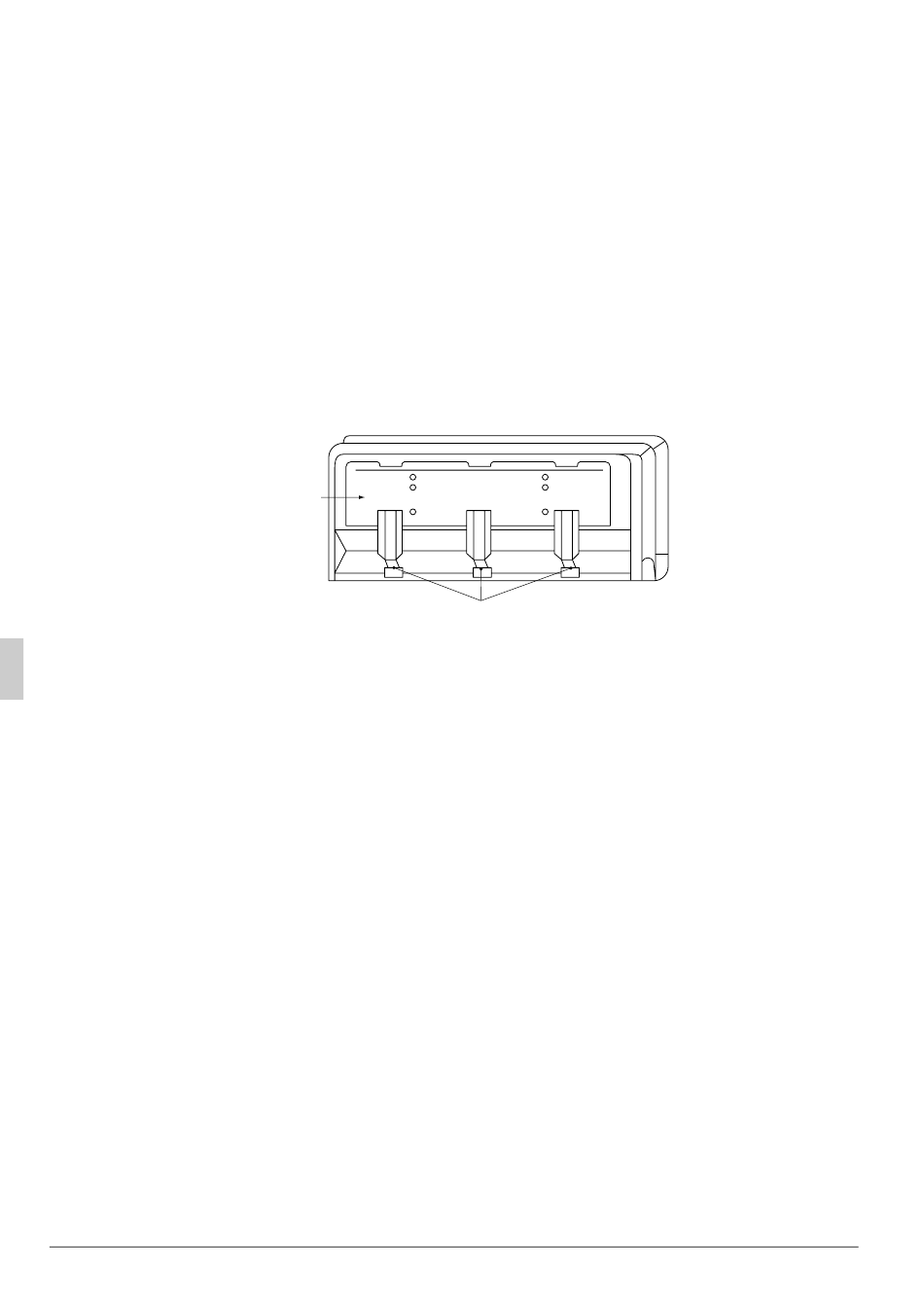

1. Neem het montagepaneel van de binnenunit.
• Het montagepaneel is aan de achterkant van de binnenunit bevestigd.
Draai de schroeven aan de onderkan van het montagepaneel los om het paneel te verwijderen.
(Zie Afb. 1 )
1) Montagepaneel
2. Bevestig het montagepaneel aan de muur en maak hierbij gebruik van de papieren
pasmal.
(a)Controleer de positie van de leidingdoorvoeropening aan de hand van het meegeleverde papieren
sjabloon.
• Laat ongeveer 50 mm ruimte tussen het plafond en de bovenkant van de binnenunit.
(b)Zet het montagepaneel provisorisch vast en gebruik een waterpas om het montagepaneel waterpas
of iets scheef omlaag te stellen aan de kant van de afvoerleiding.
(c)Bevestig het montagepaneel stevig op de muur met een schroef of bout.
• Bij gebruik van de meegeleverde houtschroeven zet u het montagepaneel aan de linker- en aan
de rechterkant met 4 schroeven (8 in totaal) vast.
• Bij gebruik van bouten zet u het montagepaneel aan de linker- en aan de rechterkant met 2 M8
bouten (4 in totaal) vast.
• Bij montage aan een betonnen muur zet u het montagepaneel met behulp van ter plaatse verkrijg-
bare ankers (M8) vast.
3. Boor een gat in de muur.
• De leidingen kunnen aan de linkerkant, de rechterkant of aan de achterkant uitkomen. (Zie Afb. 2 )
• De afvoeropening zit aan de rechterkant.
6
Schroeven
Afb. 1
Nederlands
