VOORZORGSMAATREGELEN
Gebruik de meegeleverde klemmen om te voorkomen dat de kabelverbindingen van buitenaf mechanisch
belast worden en zet de klemmen stevig vast.
Monteer de bekabeling altijd netjes, zorg ervoor dat het deksel van de besturingskast niet omhoog gedrukt
wordt en monteer vervolgens het deksel.
Let er bij het bevestigen van het deksel van de besturingskast op dat de bekabeling niet wordt afgeklemd.
Vul, nadat alle kabelverbindingen zijn uitgevoerd, eventuele ruimtes in de doorvoeropeningen op met afdich-
tpasta of isolatiemateriaal (niet meegeleverd) om ervoor te zorgen dat er geen kleine dieren en insecten in het
apparaat terecht kunnen komen.
(kleine dieren en insecten kunnen in het aansluitingencompartiment kortsluiting veroorzaken.)
Zorg ervoor dat de afstand tussen de laagspanningskabel (naar de afstandsbedieningen) en de voedingska-
bels (tussen apparaten onderling, naar aarde regels en andere elektrische bekabeling) buiten het apparaat
ten minste 50 mm is en gebruik nooit dezelfde doorvoeropening voor laagspannings- en voedingsbekabeling.
Als ze te dicht bij elkaar geïnstalleerd worden kunnen elektrische interferentie, storingen en defecten ontstaan.
[ Aandachtspunten bij het installeren van de bekabeling ]
Gebruik nooit kabels met verschillende aderdiameters op het voedingsaansluitingenblok.
(Door slagen in de voedingskabel kan deze warm worden.)

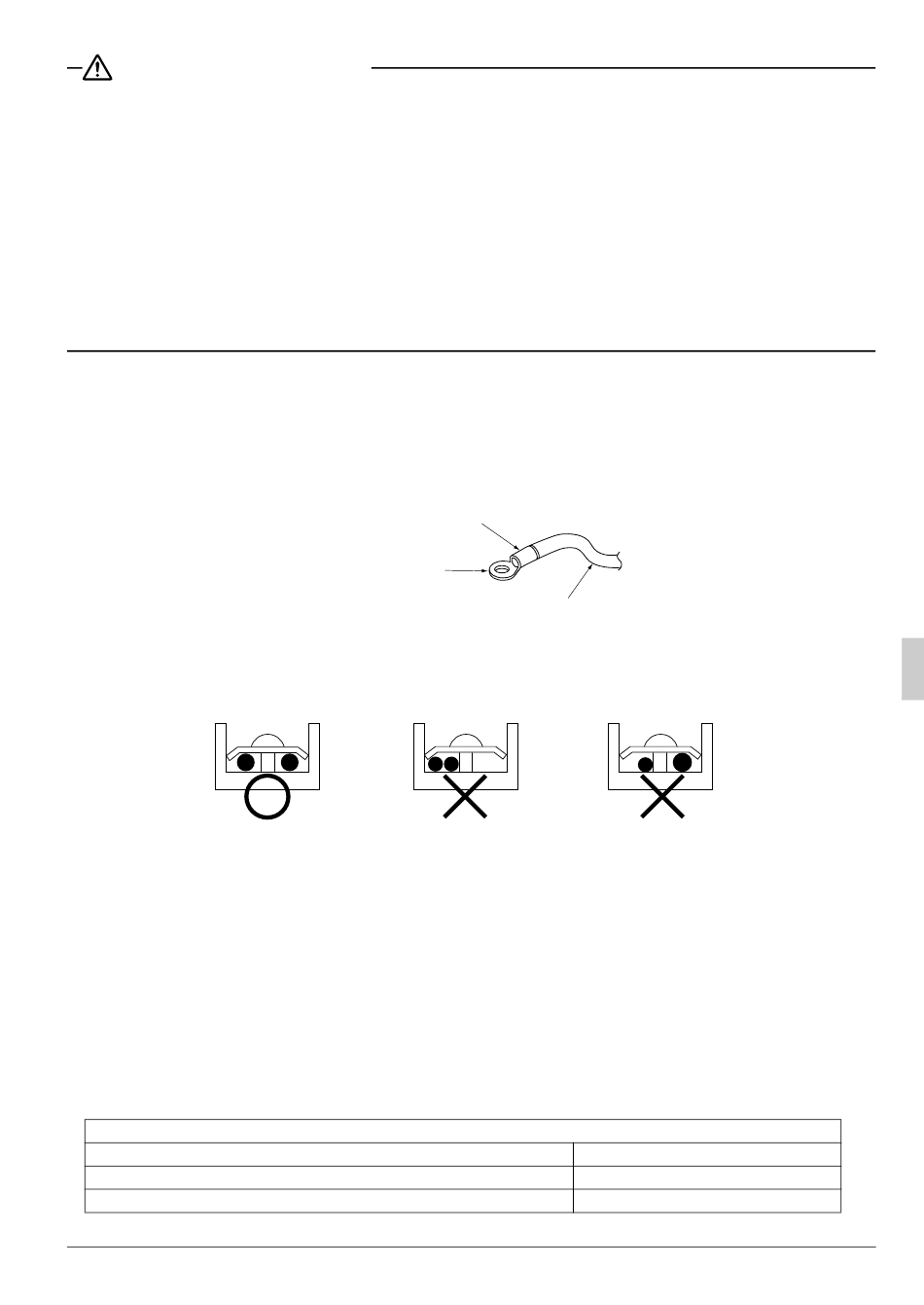

Gebruik geïsoleerde aansluitogen voor de verbinding met het aansluitingenblok.
Als deze niet beschikbaar zijn, kunt u aders met dezelfde diameter aan weerskanten van de aansluiting
monteren, op de manier zoals is weergegeven in de afbeelding.
Gebruik aan beide
zijden dezelfde dikte
kabel.
Volg de instructies rechts op, omdat de bekabeling erg heet kan worden als gevolg van slagen in de
voedingskabel.
• Gebruik de daarvoor bedoelde voedingskabel en sluit deze stevig aan, zet deze vervolgens vast onder de
trekontlasting om te voorkomen dat de kabel doordat er van buitenaf aan wordt getrokken, kan losraken van
het aansluitingenblok.
• Gebruik een passende schroevendraaier voor het aandraaien van de schroeven van de aansluitingen. Een
te smalle schroevendraaier zal de kop van de schroef beschadigen, waardoor goed aandraaien onmogelijk
wordt.
• Wanneer u de schroeven te stevig aandraait, kunnen ze breken.
• Meer informatie over de aandraaimomenten voor de schroeven van de aansluitingen vindt u in de onderstaande tabel.
Aansluitingenblok van de afstandsbedieningbekabeling
Aansluitingenblok voor de besturingsbekabeling tussen units
Nederlands
Aansluitoogisolatie
Aansluitoog
Het is niet toegestaan
om twee aders aan
een kant te monteren.
GOED
Aandraaimoment (N·m)
Massa-aansluiting
Voedingskabel
Het is niet toegestaan
om bekabeling van
verschillende dikte aan
te sluiten.
FOUT
Afb. 19
FOUT
0,79~0,97
1,18~1,44
1,44~1,94
13
