PERIODIEK ONDERHOUD EN AFSTELLINGEN
Vrije slag van koppelingshendel
afstellen
De vrije slag van de koppelingshendel
dient 10,0-15,0 mm (0,39-0,59 in) te
bedragen, zoals weergegeven. Controleer
de vrije slag van de koppelingshendel
regelmatig en stel indien nodig als volgt
af.
1. Schuif de rubber afdekking terug
naar de koppelingshendel.
2. Draai de borgmoer los.
3. Draai de stelbout richting (a) voor
meer vrije slag van de koppelings-
hendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppe-
6
lingshendel.

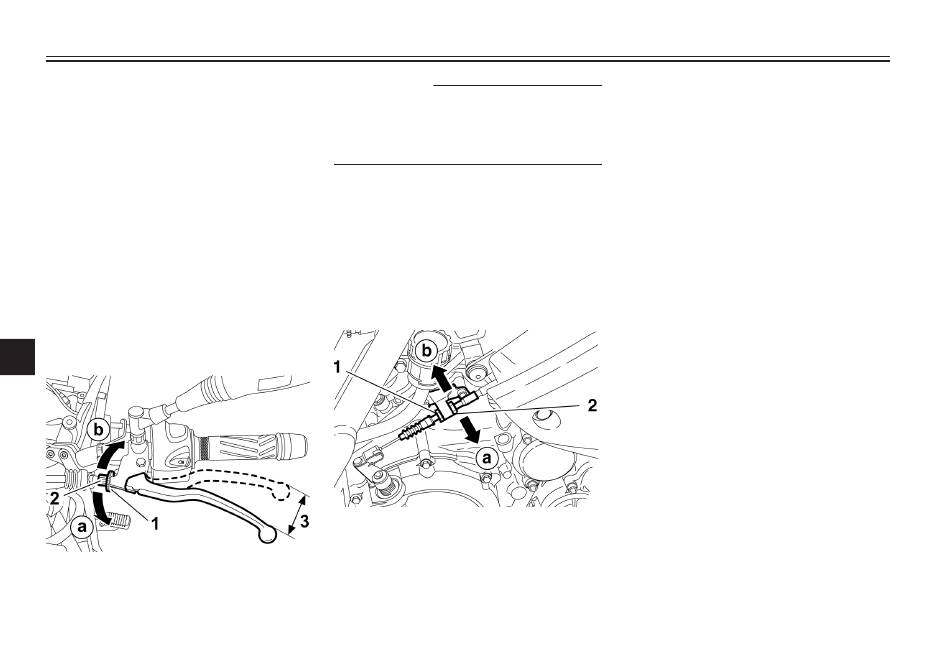

1. Borgmoer (koppelingshendel)
2. Stelbout voor vrije slag koppelingshendel
3. Vrije slag van koppelingshendel
OPMERKING
DAU22043
Als de voorgeschreven vrije slag van de
koppelingshendel wordt gehaald, zoals
hierboven beschreven, kunt u de stappen
4–7 overslaan.
4. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
5. Draai de borgmoer bij het carter los.
6. Draai de stelmoer richting (a) voor
meer vrije slag van de koppelings-
hendel. Draai de stelmoer richting (b)
voor minder vrije slag van de koppe-
lingshendel.
1. Borgmoer (carter)
2. Stelmoer voor vrije slag remhendel (carter)
7. Draai de borgmoer bij het carter vast.
6-20
8. Draai de borgmoer bij de koppelings-
hendel vast en schuif de rubber
afdekking weer naar de oorspronke-
lijke positie.
