1. Dwarsbuis
2. Koppelpen
2. Bevestig de snijkop met de koppelpen aan de dwarsbuis
(Figuur
5).
3
De slanggeleider monteren
Benodigde onderdelen voor deze stap:
1
Slanggeleider
1
Flensmoer
Procedure
1. Verwijder de bout, ring en moer waarmee de bovenste
klem van de hydraulische tank bevestigd is aan het
frame
(Figuur
6). Verwijder de klem, bout, ring en
moer en gooi deze onderdelen weg.
Opmerking: Mogelijk is de klem van de hydraulische
tank in een vorige stap verwijderd.

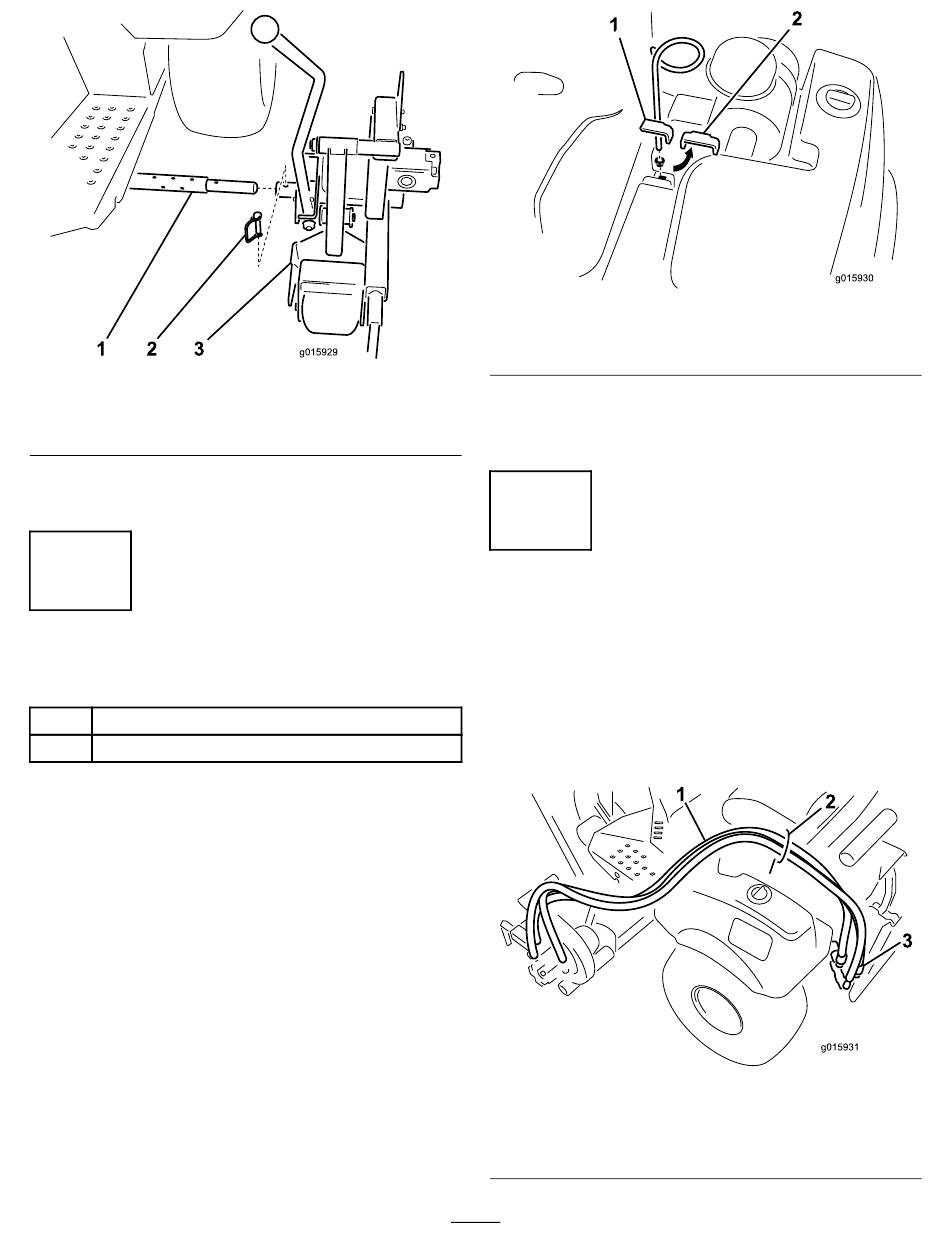

Figuur 5
3. Snijkop
1. Slanggeleider
2. Monteer de slanggeleider met de meegeleverde
flensmoer. Plaats de slanggeleider zoals wordt getoond
in
Figuur
6.
4
De hydraulische slangen
leiden
Geen onderdelen vereist
Procedure
1. Leid de hydraulische slangen door de slanggeleider en
naar de achterkant van de machine
1. Hydraulische slangen
2. Slanggeleider
8
Figuur 6
2. Klem van hydraulische
tank
(Figuur
7).
Figuur 7
3. Achterste externe
aansluitingen
