Opstelling
De Reactor plaatsen
1. Plaats de Reactor op een vlakke ondergrond.
2. Stel de Reactor niet bloot aan regen.
Elektrische vereisten
Onjuiste bedrading kan elektrische schok of ander
ernstig letsel veroorzaken als het werk niet correct
wordt verricht. Alle elektrische bedrading moet
worden verzorgd door een gediplomeerd elektricien
en moet voldoen aan alle ter plaatse geldende
verordeningen en regelgeving.
1. Sluit de Reactor aan op de geschikte voedingsbron
voor uw model. Zie Tabel 4. De voedingskabels
moeten aangesloten zijn op twee afzonderlijke,
specifieke circuits. Zie F
2. Bij bepaalde modellen worden er kabeladapters
meegeleverd voor gebruik buiten Noord-Amerika.
Zet de juiste stekker op de voedingskabel voordat
u het systeem aansluit op uw stroombron.
Model
230 V, 1-fasig,
50/60 Hz, twee
voedingskabels
van 4,5 m (15 ft)
120 V, 50/60 Hz,
twee voedingskabels
van 4,5 m (15 ft.)
Model
Alle modellen
OPMERKING: de kabels moeten drie geleiders hebben met aarding die voor uw omgeving geschikt zijn.
333107B
. 4.
IG
Tabel 4: Elektrische vereisten
Vereiste
Connectoren van
voedingsbron
de voedingskabel
Twee afzonderlijke
specifieke circuits
van elk minimaal
15 A
Twee afzonderlijke
specifieke circuits
van elk minimaal
20 A
Tabel 5: Vereisten voor verlengsnoeren
Voorkom elektrische schokken door altijd beide
kabels los te koppelen en een minuut te wachten
voor u onderhoud uitvoert aan de Reactor.
Stroomvoorziening
verwarmer
1
1
Zorg ervoor dat er geen andere zware stroomtrekkers
aangesloten zijn als de Reactor ingeschakeld is.
2

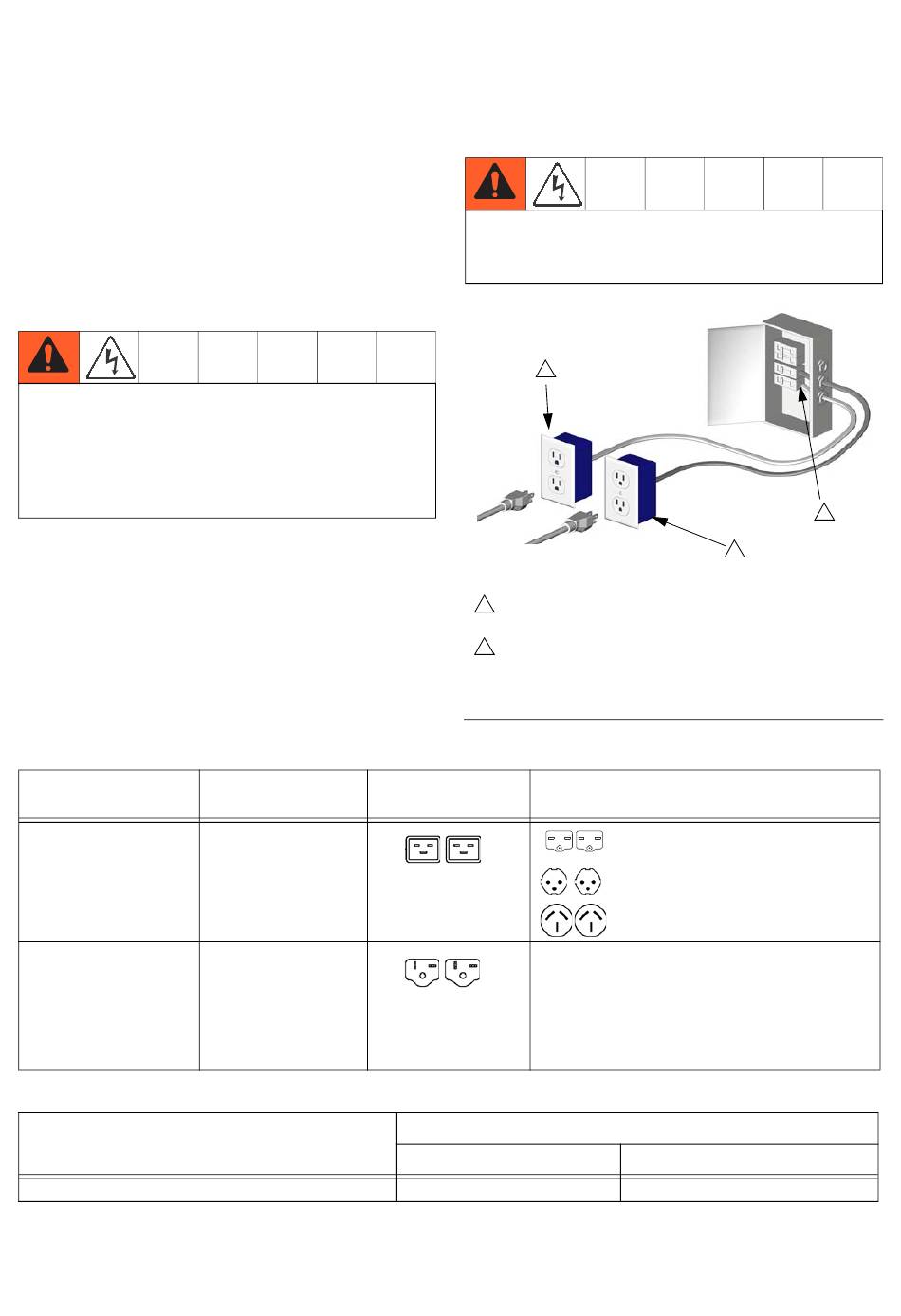

Om de afzonderlijke circuits te herkennen, moet u de Reactor
of een werklamp inpluggen en de stroomonderbreker
afwisselend aan en uit zetten.
F
. 4: Gebruik twee afzonderlijke circuits
IG
Meegeleverde lokale adapters
Twee IEC 3-20
C20-stekkers
Twee NEMA
5-20P-stekkers
Vereiste draadafmeting
Tot 15 m (50 ft)
AWG 12
1
Stroomvoorziening motor
NEMA 6-15P
Euro CEE74
YP-39 AS3112
Tot 30 m (100 ft)
AWG 10
Opstelling
2
TI7061a
(Noord-Amerika)
(Europa)
(Australië/Azië)
