Reparatie
Verdringerpomp
OPMERKING: gebruik een afdekdoek of lappen om de
Reactor en omgeving te beschermen tegen gemorst
materiaal.
1. Zie Voor u begint met de reparatie op pagina 40.
2. Ontlast de druk, zie pagina 23.
3. Sluit beide vloeistofventielen (V).
V
OPMERKING: gebruik een afdekdoek of lappen om
de Reactor en omgeving tegen gemorst materiaal te
beschermen.
4. Draai de zeskantmoer (N) aan de filterafvoer van
de y-zeef open.
Verwijder alleen het inlaatventiel.
OPMERKING: als de pomp geen druk genereert, kan
de kogelafsluiter aan de inlaat vastzitten door gedroogd
materiaal.
Als de pomp geen druk genereert bij de neerwaartse
slag, is het mogelijk dat de kogelafsluiter aan de inlaat
in open positie geblokkeerd zit.
Beide situaties kunnen ter plekke worden verholpen.
5. Ontkoppel de vloeistofinlaat (C) en draai hem opzij.
6. Verwijder het inlaatventiel door de oren (E) met een
stevige klap van rechts naar links te tikken met een
niet vonkende hamer. Schroef hem los van de
pomp. Zie de handleiding van de verdringingspomp
voor reparatie en onderdelen.
De pomp in zijn geheel verwijderen
7. Ontkoppel de vloeistofinlaat- (C) en -uitlaatleidingen
(D). Koppel ook de stalen uitlaatbuis (46) van de
inlaat van de verwarmer los.
42
8. Verwijder de kap van de pompstang (222). Druk de
clip omhoog in de achterzijde en druk de pen (217)
eruit. Haal de borgmoer (218) los door stevig te
tikken met een vonkvrije hamer. Schroef de pomp
los. Zie handleiding 311076 voor de pompreparatie
en de onderdelen.
9. Monteer de pomp opnieuw in omgekeerde volgorde,
zie opmerkingen in F
de vloeistofinlaat (C) en -uitlaatleidingen (D) weer
aan.
10. Draai de fitting van de vloeistofuitlaat (D) aan en
draai vervolgens de borgmoer (218) vast door er
stevig op te tikken met een niet-vonkende hamer.
11. Draai de functieknop op Langzaam
hercirculeren
N
Zie De leidingen ontluchten en vloeistof uit
de leidingen spoelen op pagina 18.
ti21893a
E
2
1
De platte zijde is omhoog gericht. Zet hem vast door
er stevig met een vonkvrije hamer op te tikken.
2
Smeer de schroefdraden met ISO-olie of -vet.
F

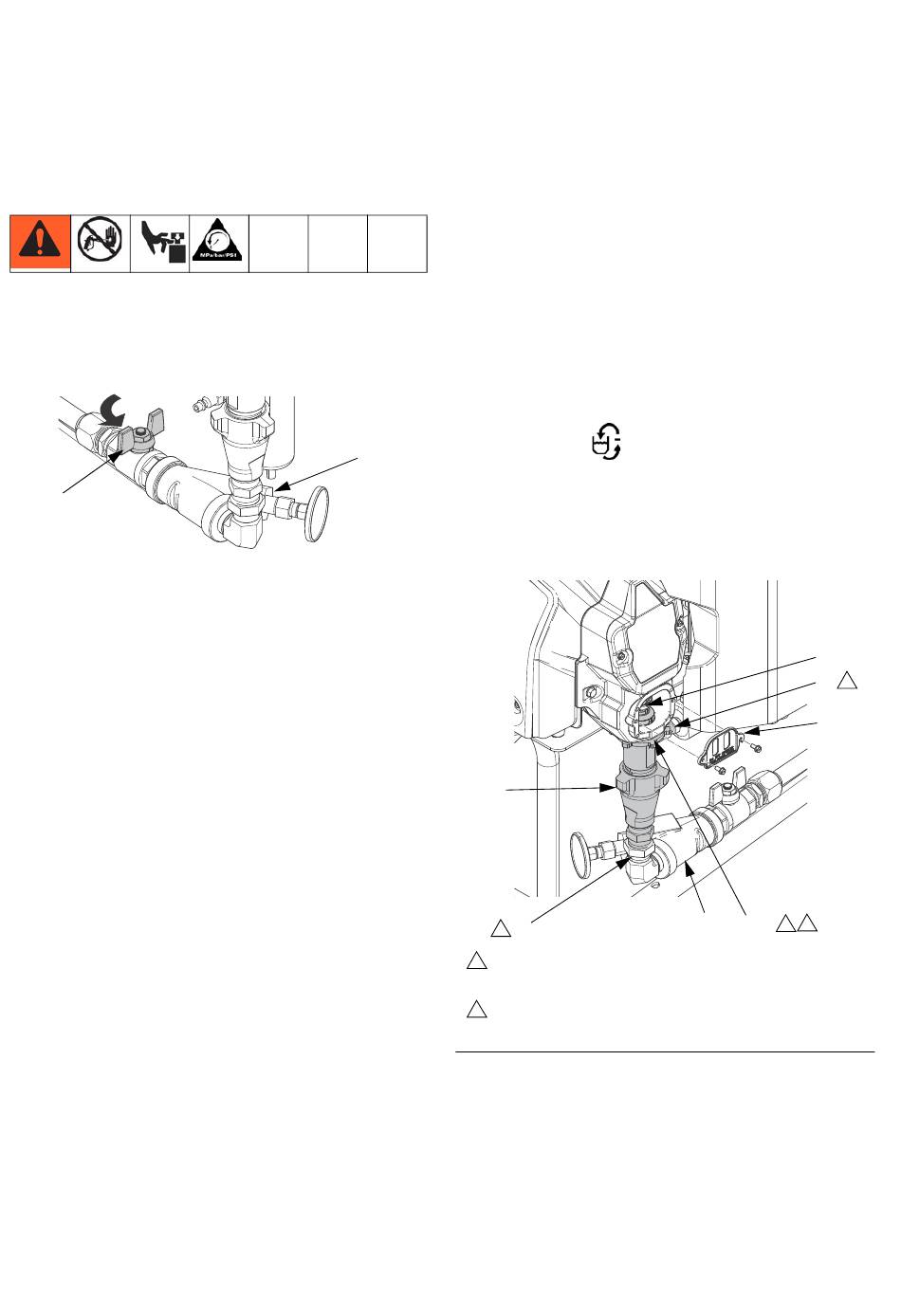

. 8: Verdringerpomp
IG
. 8. Reinig de zeef (51). Sluit
IG
. Ontluchten en voorspuiten.
C
217
D
2
222
ti21839a
51
218
2
1
TI7025a
333107B
