Oververhittingsschakelaar
1. Zie Voor u begint met de reparatie op pagina 40.
2. Wacht tot de verwarmers afgekoeld zijn.
3. Verwijder de kap van de verwarmer (90) en het
elektronicapaneel (55). Zie F
4. Koppel een draad los van de oververhittingsschakelaar
(308), F
. 16. Test de schakelaar met een ohmmeter.
IG
De weerstand moet ongeveer 0 ohm bedragen.
5. Als de schakelaar niet slaagt voor de test, verwijder
dan de bedrading en de schroeven. Gooi de defecte
schakelaar weg. Breng thermische verbinding
110009 aan, installeer een nieuwe schakelaar op
dezelfde plaats op de behuizing (301) en maak vast
met schroeven (311). Sluit de draden weer aan.
OPMERKING: als de bedrading vervangen moet
worden, koppel ze dan los van de
temperatuurregelingsmodule. Zie Identificatie
elektrische bedrading op pagina 73.

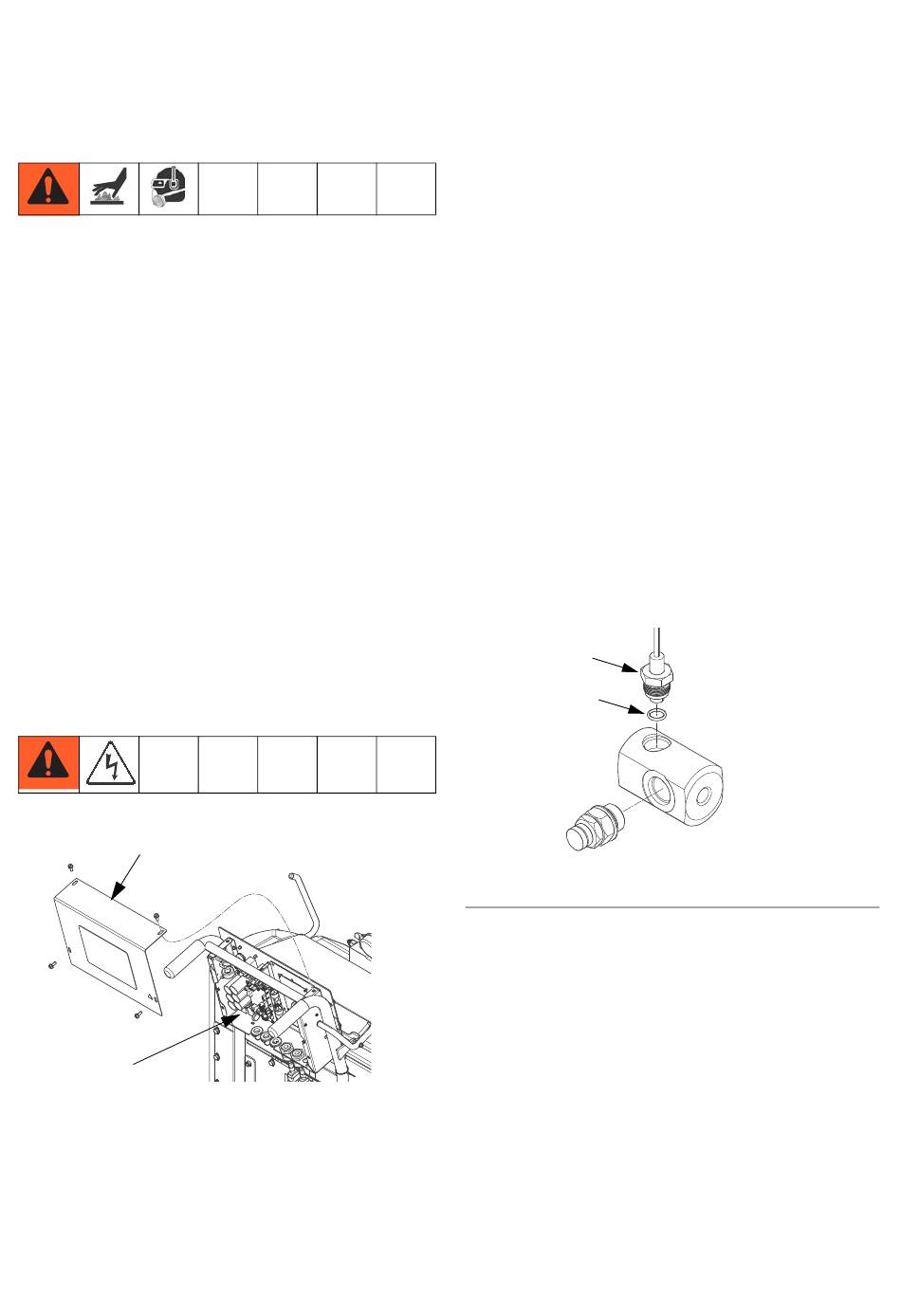

Drukomzetters
1. Zie Voor u begint met de reparatie op pagina 40.
2. Verwijder het achterpaneel (26).
26
354
3. Koppel de kabels van de drukomzetter los van de
connectoren J11 en J12. Keer de ISO- en
RES-drukomzetteraansluitingen om en controleer of
de statuscodes de slechte drukomzetter volgen.
333107B
. 15 op pagina 49.
IG
ti21923a
4. Vervang de drukomzetter als deze faalt voor de test.
a. Verwijder het reservoir, zie pagina 40.
b. Volg de kabel van de drukomzetter op het frame
van onderstel en snij de bevestigingen door.
Koppel de omzetter los van de verdeler aan de
pompuitlaat.
c. Installeer de O-ring (553) op de nieuwe
omzetter (554). Breng smeermiddel aan op de
O-ring (553).
d. Installeer de omzetter (554) in de verdeler.
Markeer het uiteinde van de kabel met tape
(rood = ISO, blauw = RES).
e. Leid de kabel terug via het frame van het
onderstel naar het schakelbord. Zie F
pagina 46.
f.
Installeer het reservoir.
554
553
F
. 17: Omzetter
IG
Reparatie
. 12 op
IG
ti21846a
51
