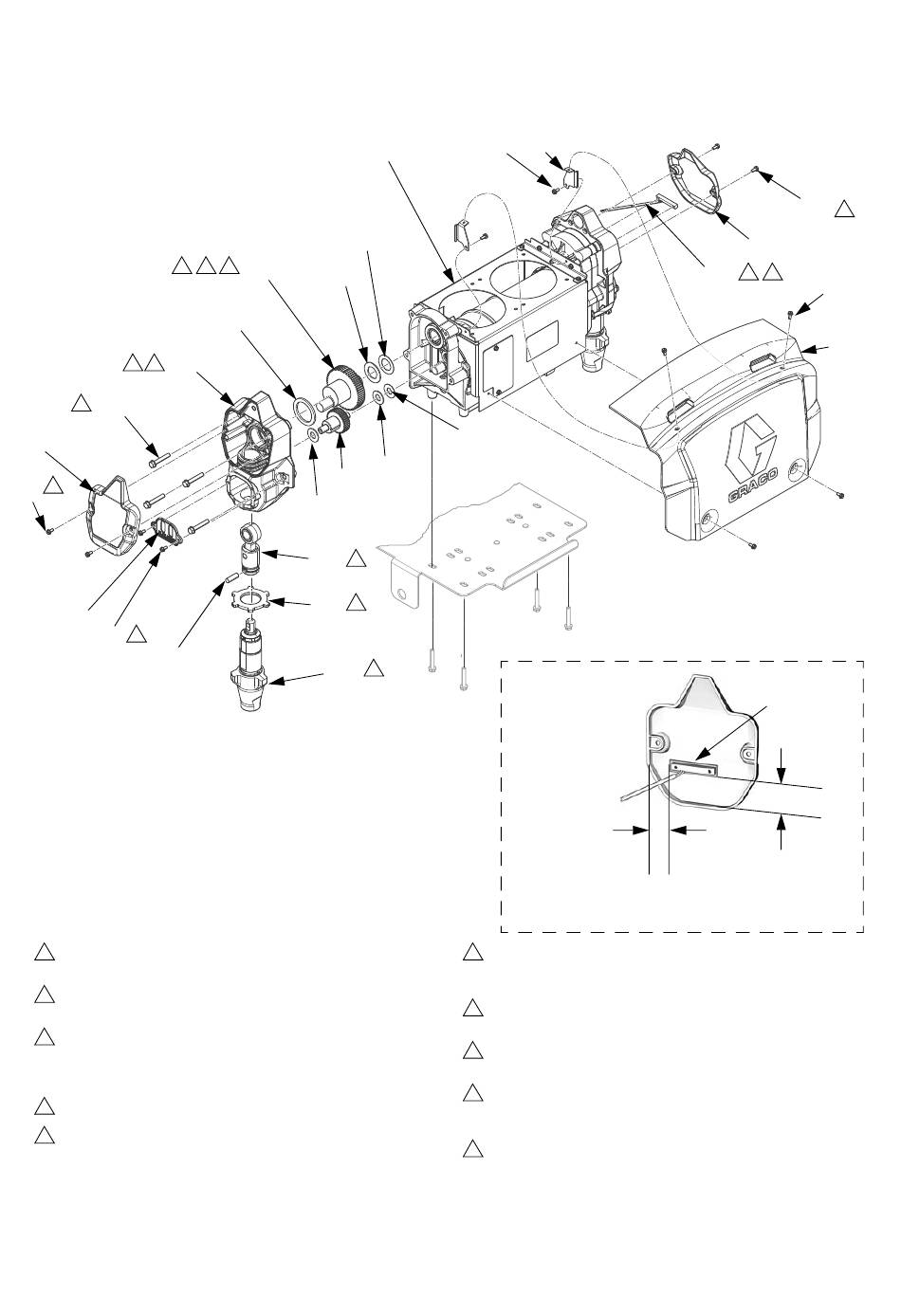

24T954, 120 V en 230 V onbekleed doseerapparaat
1
211
(brons)
215
3
8
220
4
229
207
6
222
207
6
217
1
Breng smeermiddel aan op alle tandwielen, rondsels en
moffen aan beide zijden van de motor.
2
Breng smeermiddel aan op de rechthoekige holte op de
verbinding.
3
Breng smeermiddel aan op de schroefdraad van de
pompcilinder vóór de assemblage in de behuizing. Lijn
de bovenkant van de cilinder vlak uit tot op 0,06 van de
binnenbodem van de montageopening voor de pomp.
4
Draai de bevestigingen aan tot 15-18 N•m (140-160 in.-lbs).
5
Draai de moer vingervast aan.
66
208
(staal)
209
210
8
9
(brons)
213
214
(brons)
213
(brons)
216
2
218
5
219
3
207 233
201
212
(staal)
15,2 mm (0,6 inch)
van de binnenrand
6
Draai de bevestigingen aan tot 30-35 in.-lbs. Alleen als de
bevestigingen geassembleerd worden in plastic behuizingen
(215).
7
De schakelaarmontages mogen alleen het tegenovergestelde
borsteluiteinde van de motor bedekken.
8
De behuizing moet op de motor gemonteerd worden met op
elkaar uitgelijnde krukassen.
9
Assembleer de magneet in het midden van de afwijkende
krukas aan de kant van de schakelaarkap van de motor en
voer de nodige aanpassingen uit voor de parkeerlocatie.
10
Maak de schakelaar vast aan de motorkap met dubbelzijdige
tape. Afsnijden tot op 50,8 mm (2 in.). Monteer de kap op de
tegenovergestelde kant van het borsteluiteinde van de motor.
207
6
221
223
7
10
91
(ref)
89
(ref)
ti21847a
223
25,4 mm (1,0 inch)
van de binnenrand
van de bodem
TI7028a
