Reparatie

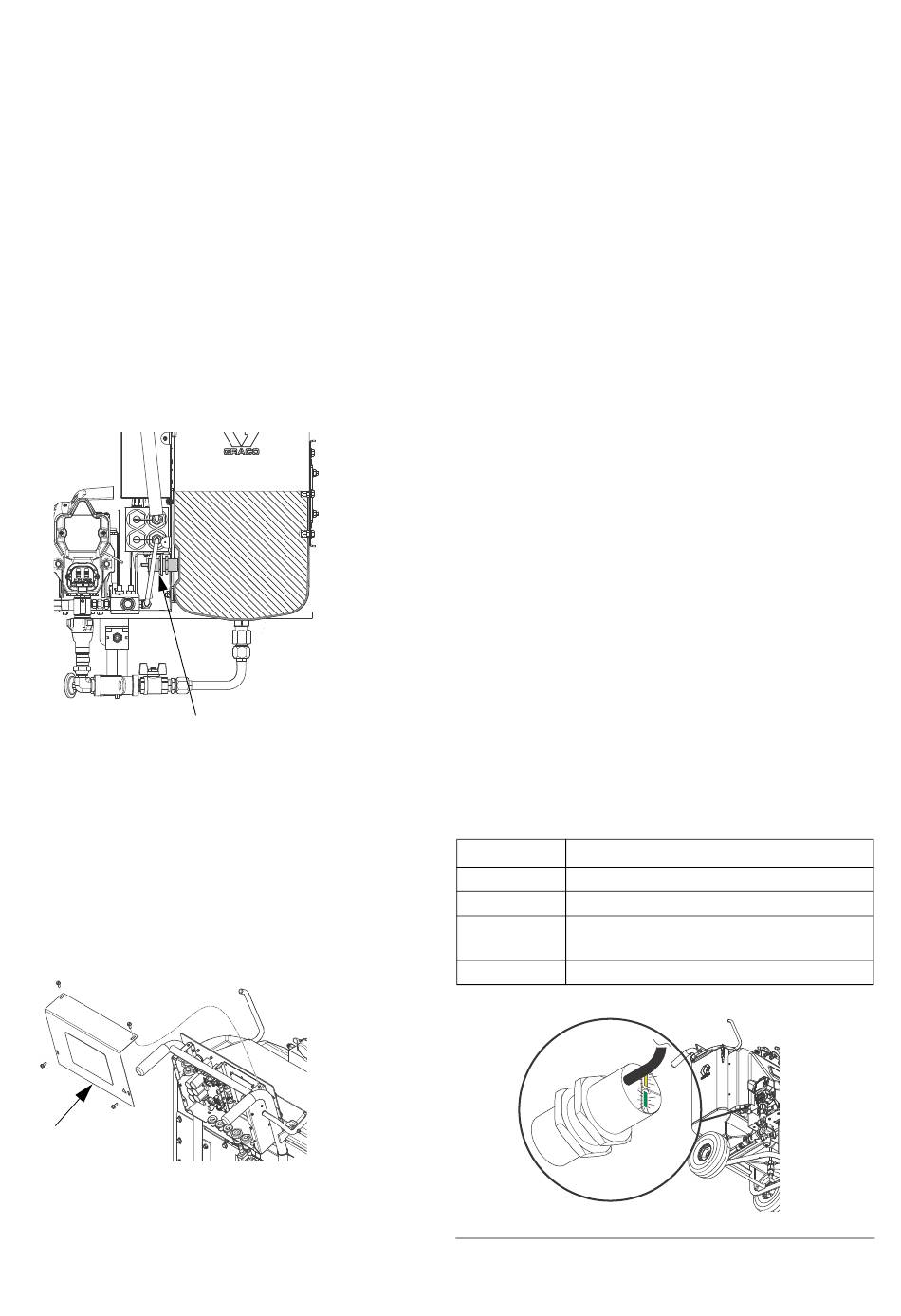

Reservoirpeilsensoren
Afstellen
Pas de positie van de reservoirpeilsensor (57) aan zodat
er contact is tussen de sensor en het
reservoiroppervlak.
1. Maak de borgmoeren van de sensor los en druk de
sensor (57) tegen het reservoir.
2. Draai de binnenste borgmoer tot die vlak is, en span
de binnenste borgmoer een extra draai aan.
3. Draai de buitenste borgmoer aan.
Vervangen
1. Draai de borgmoeren los en verwijder de
peilsensorassemblage (57).
2. Verwijder het reservoir, zie pagina 40.
3. Knip de kabelbinders door die de sensorkabel aan
het onderstel vastmaken.
4. Verwijder de kap van de displaybesturing (26).
26
5. Koppel de peilsensorconnector los van J6 op het
schakelbord. Zie F
IG
56
ti21849a
57
ti21923a
. 12 op pagina 46.
6. Leid de nieuwe kabel van de reservoirpeilsensor
doorheen de pakkingsring onderaan het onderstel
en doorheen de pakkingsring onderaan het
bedieningspaneel. Sluit de nieuwe peilsensor (57)
aan op J6.
7. Installeer de nieuwe displaybesturingskap (26).
8. Maak de peilsensorkabel met een kabelbinder vast
aan de andere laagspanningskabels.
9. Plaats her reservoir terug. Zie pagina 40.
10. Corrigeer de positie van de peilsensorassemblage
(57). Zie Afstellen.
11. Stel de gevoeligheid in. Zie De gevoeligheid
instellen op pagina 57.
12. Controleer de werking van beide sensoren.
a. Houd één hand 5 seconden in beide reservoirs,
dicht bij de binnenwand waar de
reservoirpeilsensor zich bevindt.
b. De ledlamp van het reservoirpeil zal stoppen
met knipperen op het bedieningspaneel zodra
de sensors beide handen detecteren.
c. De ledlamp van het reservoirpeil zal knipperen
als een sensor aangeeft dat het peil laag is. U
kunt ook elke hand 5 seconden verwijderen van
bij de binnenwand. De ledlamp van het
reservoirpeil zal knipperen op het
bedieningspaneel.
Tabel 12: Led-identificatie sensor
Led
Status
Groen - aan
Sensor wordt gevoed
Groen - uit
Sensor wordt niet gevoed
Geel - aan
Sensor detecteert materiaal
(onmiddellijk, geen 5 seconden display)
Geel - uit
Sensor detecteert geen materiaal
F
. 21: Sensorleds
IG
ti21963a
333107B
