Smart System voor oppervlaktewater SSP100B
Endress+Hauser
7

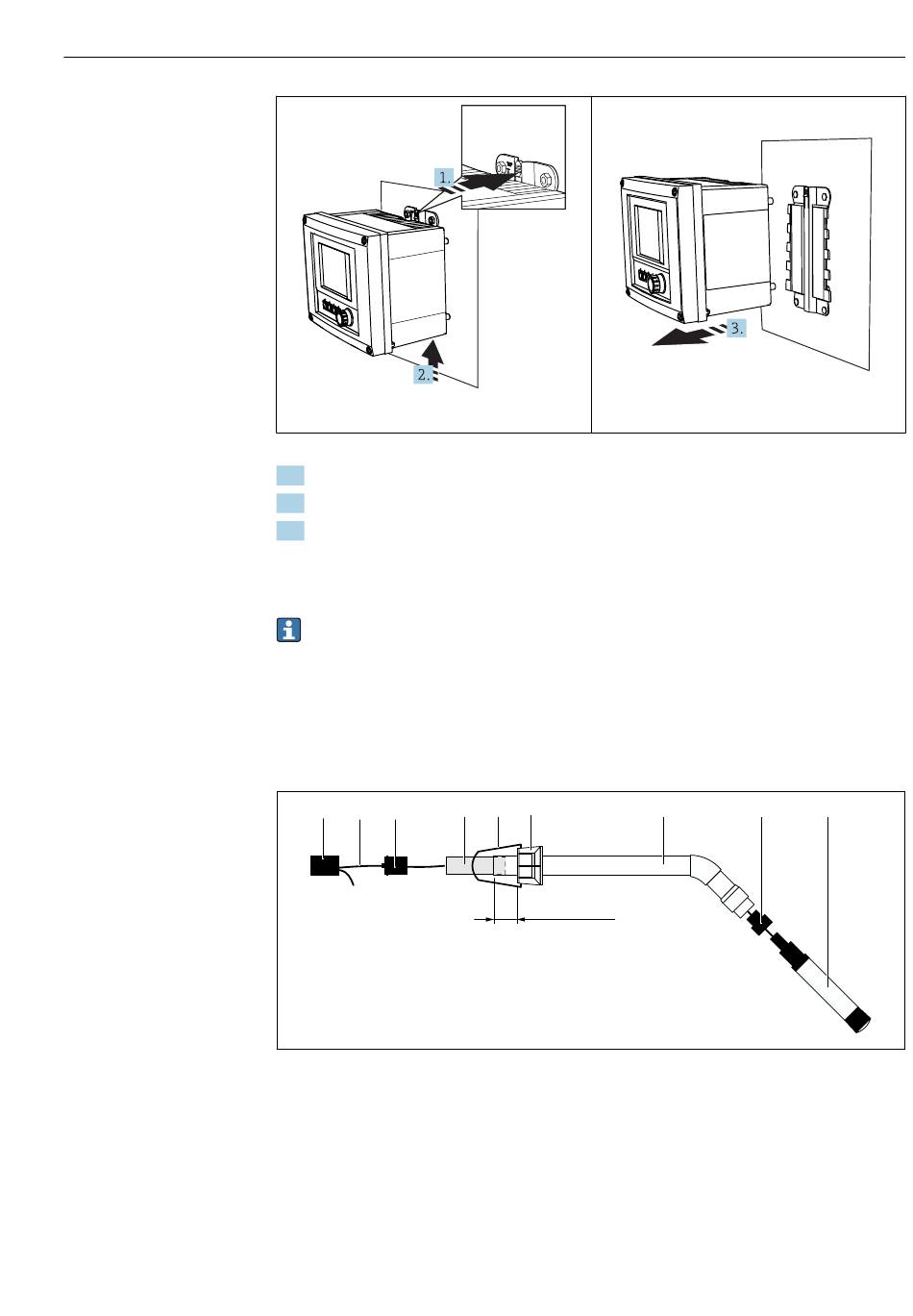

Demontage – stap 1 en 2
1. Druk de grendel terug.
2. Druk het instrument omhoog om deze uit de houder te verwijderen.
3. Verwijder het instrument naar voren toe.
5.3
Montage dompelarmaturen CYA112
Let erop dat de dompelarmaturen zijn uitgerust met verschillende sensoradapters.
De volgende sensoren worden gemonteerd met de dompelarmatuur CYA112:
• Zuurstofsensor COS51D met NPT3/4 sensoradapter
• Geleidbaarheidssensor CLS50D met G3/4 sensoradapter
• pH-sensor CPF81D met NPT3/4 sensoradapter
Montage van de dompelarmatuur
2
3
1
9
Dompelarmatuur CYA112 met gemonteerde sensor
1
Spatbeschermkap
2
Sensorkabel of meetkabel, afhankelijk van de sensor
3
Rubberen plug
4
Gewicht
5
Bevestigingsbeugel
6
Multifunctionele klemring
7
Dompelarmatuur bestaande uit dompelbuis en aansluitbeugel
8
Sensoradapter voor pH-sensor CPF81D en geleidbaarheidssensor CLS50D
9
Sensor
A0025890
8
4
5
6
60 ... 80 mm
Demontage – stap 3
7
8
Installatie
A0025891
9
A0037745
15
