Elektrische aansluiting
24
6.5.4
Aansluiten van de voedingsspanning voor de Modbus Edge
Device: 24 V DC

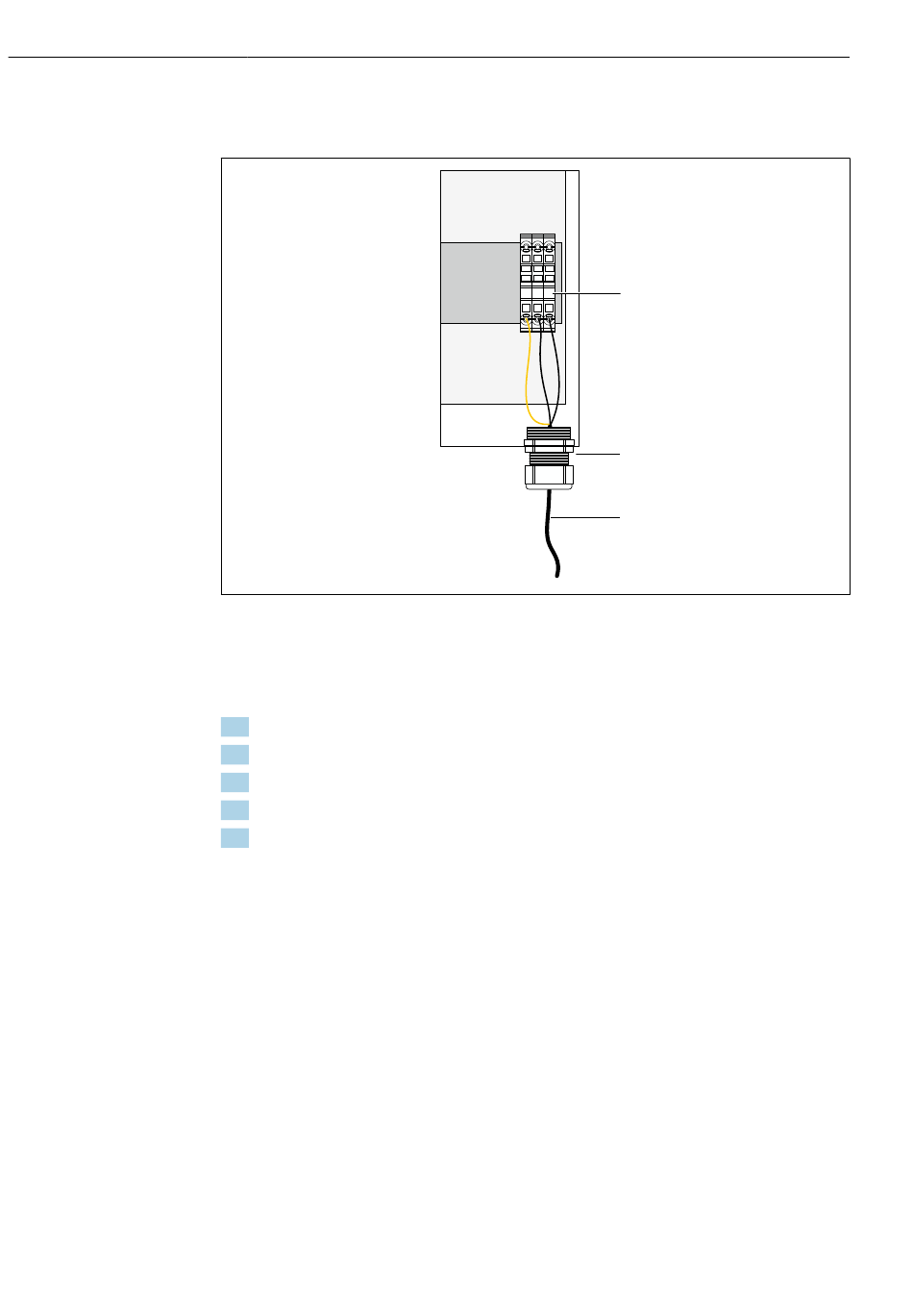

21
Aansluiten voedingsspanning: 24 V DC
1
Klemmenblokken
2
Kabelwartel
3
Voedingskabel
1. Installeer de voedingskabel in de behuizing via de kabelwartel op poort G.
2. Sluit de randaarde aan op de groen/gele-klemmenstrook "1".
3. Sluit 0 V DC aan op de blauwe klemmenstrook "2".
4. Sluit +24 V DC aan op de grijze klemmenstrook "3".
5. Sluit de behuizing → 17.
6.6
Aansluiten Liquiline CM444 en Modbus Device Edge
Signaaloverdracht tussen de Liquiline CM444 transmitter en de Device Edge verloopt via
de Ethernet-kabel. De Ethernet-aansluiting in de transmitter is al uitgevoerd af fabriek.
Smart System voor oppervlaktewater SSP100B
1
1
2 3
PE
0V 24V
2
3
A0042707
Endress+Hauser
