Aansluiten van de voedingsspanning voor de Modbus Edge
Device: 100 tot 240 V AC
20

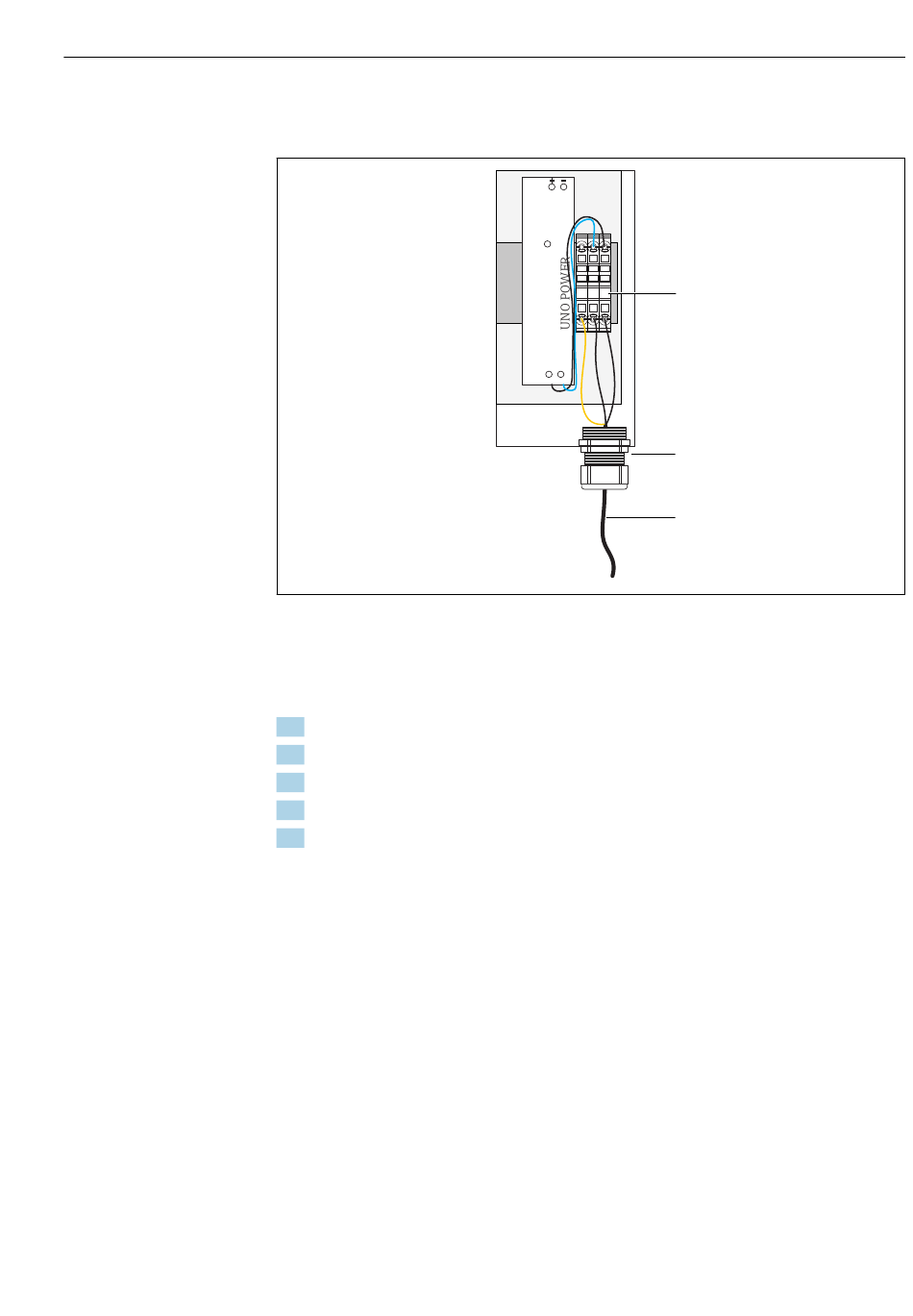

Aansluiten voedingsspanning: 100 tot 240 V AC
1
Klemmenblokken
2
Kabelwartel
3
Voedingskabel
1. Installeer de voedingskabel in de behuizing via de kabelwartel op poort G.
2. Sluit de randaarde aan op de groen/gele-klemmenstrook "1".
3. Sluit de ader N aan op de blauwe klemmenstrook "2".
4. Sluit de fase L1 aan op de grijze klemmenstrook "3".
5. Sluit de behuizing → 17.
Output DC
24V 30W
DC OK
1
1
2 3
PE
N
L
Input AC
100V-240V
L N
2
3
Elektrische aansluiting
A0037821
