Smart System voor oppervlaktewater SSP100B
Endress+Hauser
6
Elektrische aansluiting
6.1
Veiligheid
WAARSCHUWING
L
Transmitter en Modbus Edge Device zijn actief
Verkeerde aansluiting kan ernstig of dodelijk letsel tot gevolg hebben!
‣
Alleen gecertificeerde elektrotechnici mogen de elektrische aansluiting uitvoeren.
‣
De gecertificeerde elektrotechnicus moet deze bedieningshandleiding lezen en
begrijpen en alle instructies daarin opgenomen aanhouden.
‣
Voor het uitvoeren van de aansluitwerkzaamheden, moet worden gewaarborgd dat op
geen enkele kabel nog spanning staat.
6.2

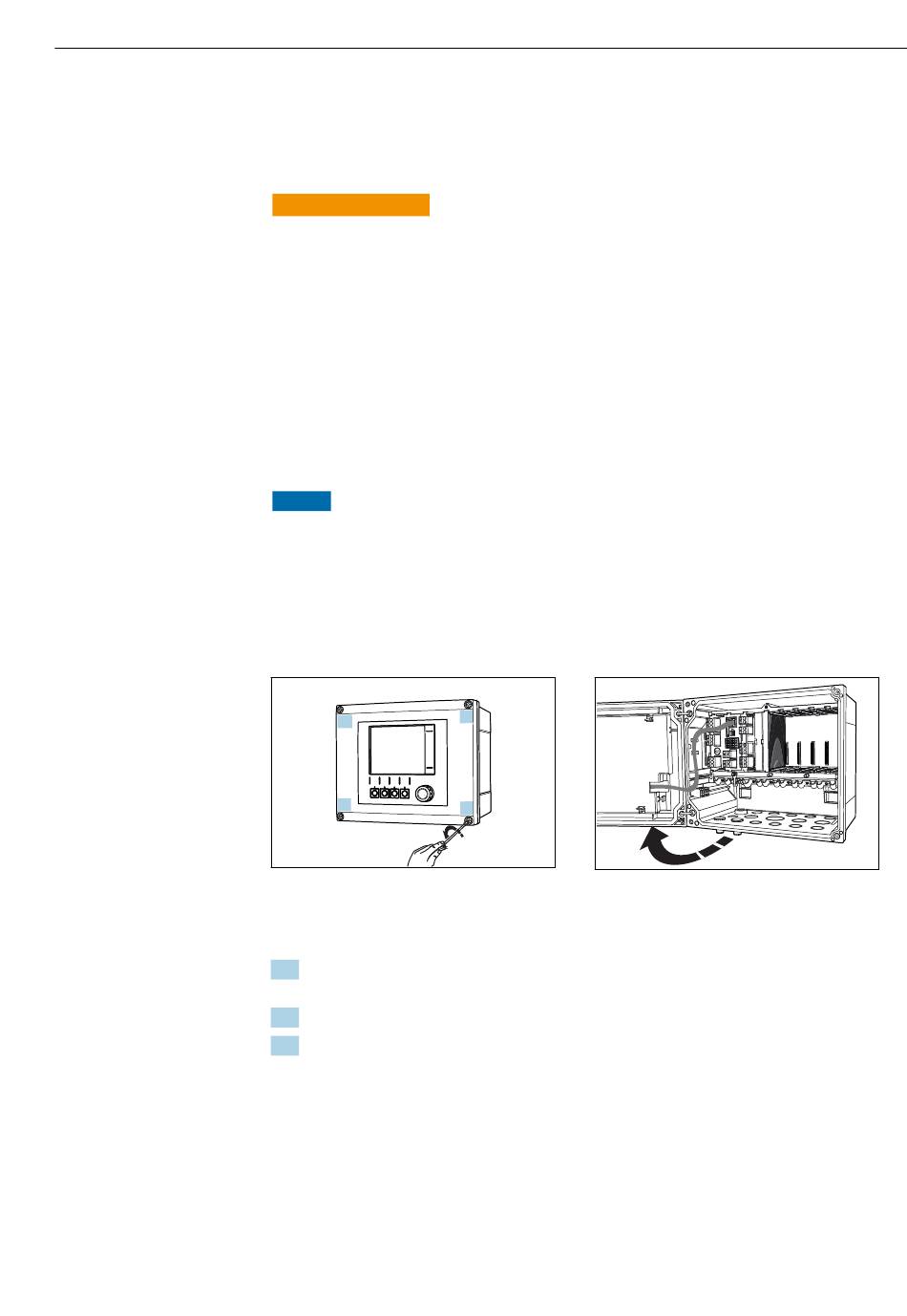

Openen en sluiten van de behuizing
De behuizing van de transmitter en de behuizing van de Modbus Edge Device worden op
dezelfde manier geopend en gesloten.
LET OP
Puntige en scherpe gereedschappen
Indien niet geschikte gereedschappen worden gebruikt, kunnen deze de behuizing
bekrassen of de afdichting beschadigen. Dit heeft een negatief effect op de lekdichtheid
van de behuizing!
‣
Gebruik geen scherpe of puntige objecten, zoals een mes, om de behuizing te openen.
‣
Gebruik alleen een passende kruiskopschroevendraaier om de behuizing te openen en
te sluiten.
2.
4.
10
Maak de behuizingsschroeven diagonaal los
met een kruiskopschroevendraaier
Openen van de behuizing
1. Maak de behuizingsschroeven stap voor stap los. Start met een willekeurige
behuizingsschroef.
2. Maak dan de behuizingsschroef diagonaal daar tegenover liggend los.
3. Maak de derde en vierde behuizingsschroef los.
Sluiten van de behuizing
‣
Maak de behuizingsschroeven stap voor stap vast telkens diagonaal tegenover elkaar.
3.
1.
11
Elektrische aansluiting
≤
180°
Openen behuizingsdeksel, max. openingshoek
180˚ (hangt af van installatiepositie)
