Smart System voor oppervlaktewater SSP100B
Endress+Hauser
2. Sluit de meetkabel van geleidbaarheidssensor CLS50D aan op poort 2.
3. Sluit de meetkabel van pH-sensor CPF81D aan op poort 3.
6.5
Elektrische aansluiting van de Modbus Edge Device
6.5.1
Voorbereiden van de Modbus Edge Device

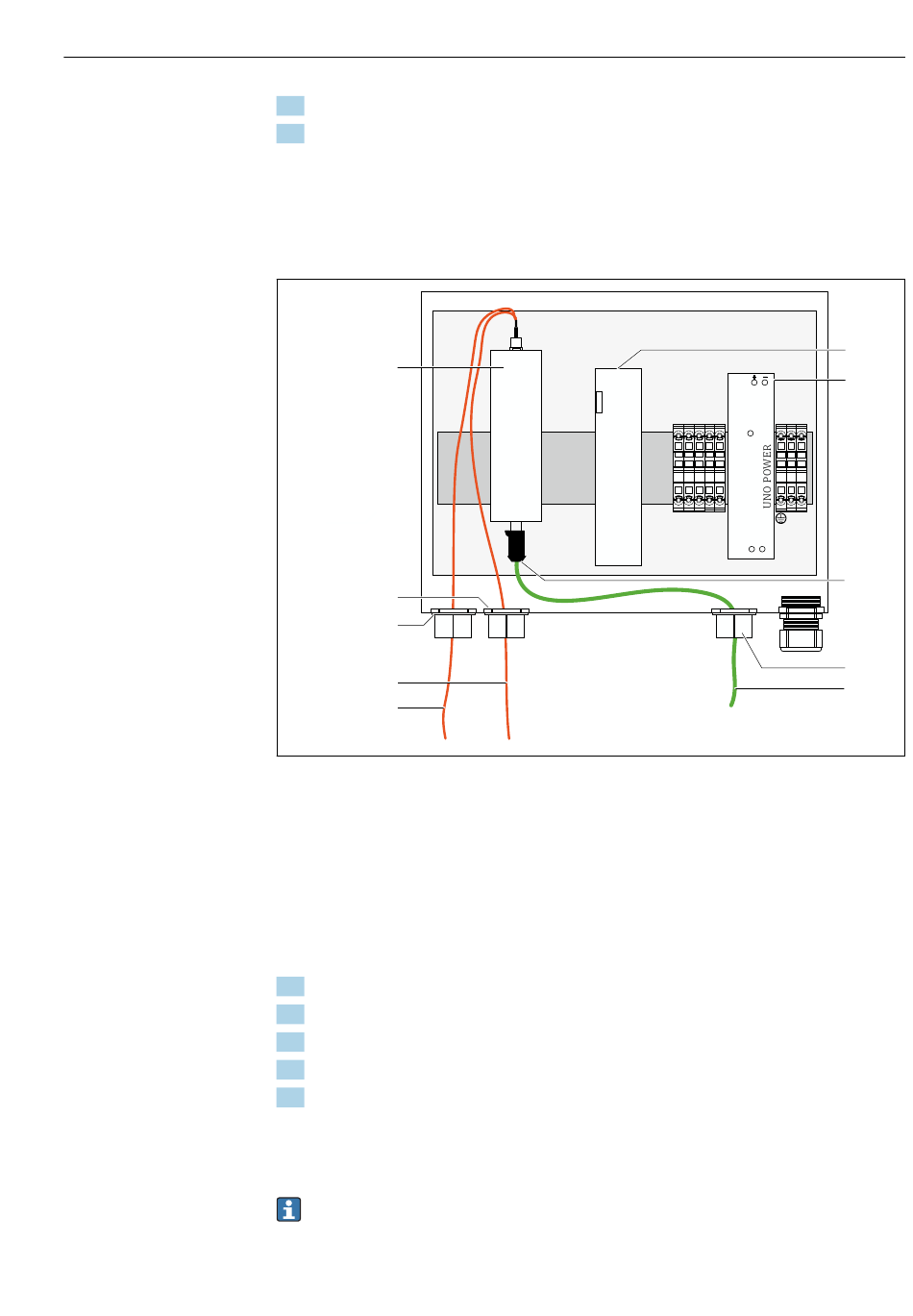

Modbus Edge Device
4
3
2
1
1
18
Modbus Device Edge voorbereiden
1
Antenneverbindingskabels voor LTE-antenne en LTE-modem
2
Kabelwartel op poort C
3
Kabelwartel op poort D
4
Teltonica LTE modem
5
CPU (Kunbus RevPi 3)
6
Voedingseenheid, alleen voor Modbus Edge Device 100 tot 240 VAC
7
Vrije aansluiting van Teltonica LTE modem
8
Gespleten kabelwartel
9
Ethernet-kabel (Modbus TCP aansluiting)
1. Open de behuizing van de Modbus Edge Device → 17.
2. Monteer de antennekop.
3. Bevestig de gespleten kabelwartel op de Ethernet-kabel.
4. Monteer de gespleten kabelwartel met de Ethernet-kabel op poort F.
5. Sluit de Ethernet-kabel aan op de vrije aansluiting van het Teltonica LTE modem.
6.5.2
Montage van de LTE-antenne
De LTE-antenne is aangesloten op de Modbus Edge Device bij uitlevering.
Wij adviseren voor het monteren van de antennekop, de antenneontvangst op de
montagelocatie te testen. Het is moeilijk de antennekop te demonteren wanneer deze
eenmaal is gemonteerd.
Power
A1
A2
Teltonica
LTE
Modem
Kunbus
RevPi 3
(CPU)
Elektrische aansluiting
Output DC
24V 30W
DC OK
4 5 6 7 8
1
2 3
N
L
Input AC
100V-240V
L N
5
6
7
8
9
A0037744
21
