Elektrische aansluiting
20
16

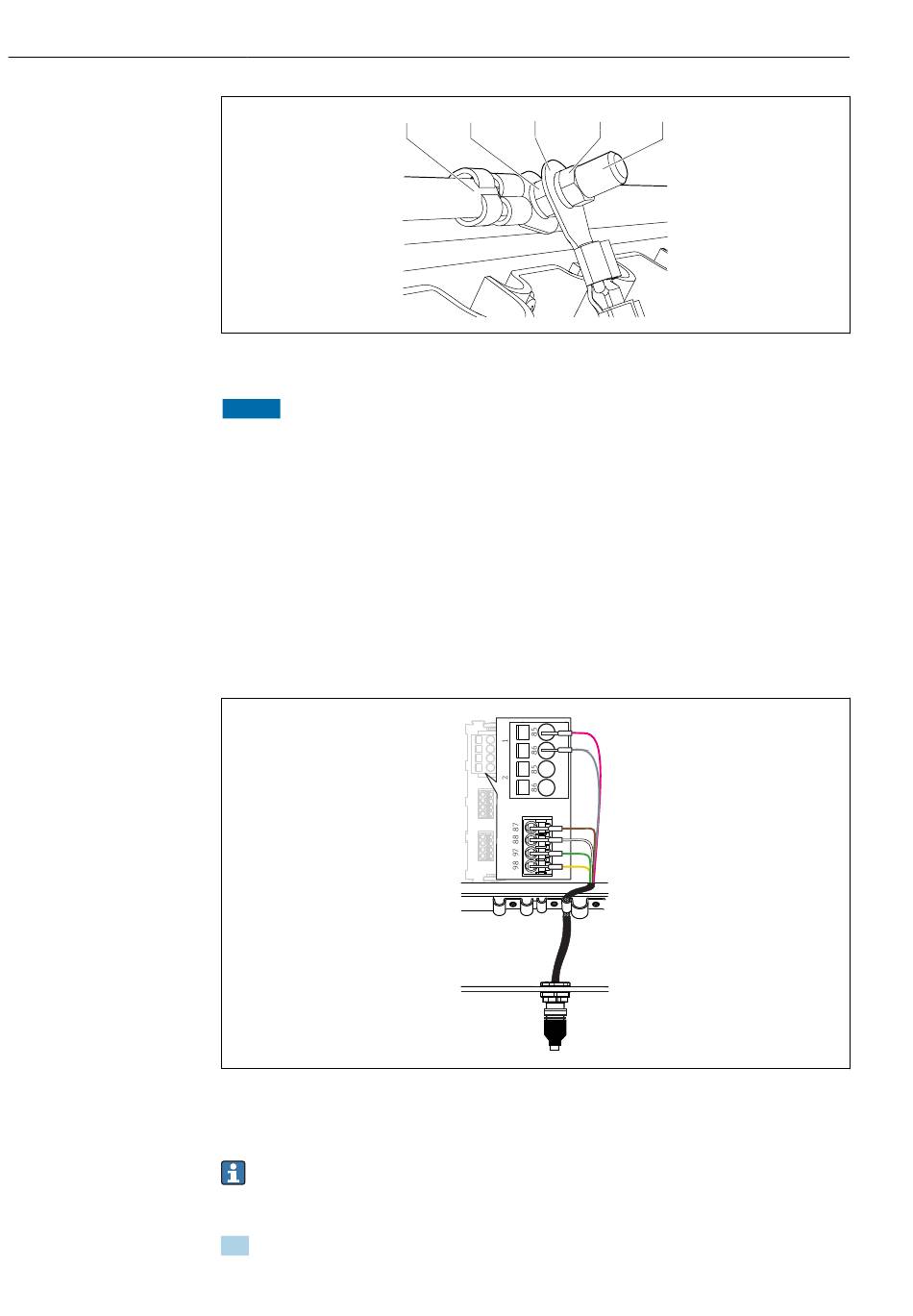

Randaarde- of aardaansluiting
LET OP
Randaarde of aardkabel met adereindhuls of open kabelschoen
De kabel kan losraken. Geen beschermende werking!
‣
Gebruik voor het aansluiten van de randaarde of aardkabel op de schroefbout alleen
kabels met een gesloten kabelschoen conform DIN 46211, 46225, vorm A.
‣
Sluit nooit de randaarde of aardkabel op de schroefbout aan met een adereindhuls of
een open kabelschoen.
6.4.3
Aansluiten van de sensoren
Alle sensoren worden geleverd met een sensorkabel met M12-connector of met een
meetkabel CYA10 met een M12-sensor. Sluit de kabel met de M12-connector aan op de
M12-sensorbus aan de onderkant van het instrument. De transmitter is af fabriek
voorbedraad.
17
M12 aansluiting
1
Sensorkabel met M12-connector of meetkabel CYA10 met M12-connector, afhankelijk van de sensor
Naam van aansluitpoorten: → 18
Aansluiten van de sensoren
1. Sluit de meetkabel van zuurstofsensor COS51D aan op poort 1.
Smart System voor oppervlaktewater SSP100B
1
2
3
PK
GY
Sensor 1
BN
WH
GN
YE
1
4
5
Endress+Hauser
A0025812
A0018019
