Elektrische aansluiting
18
6.3
Kabelwartels en klemmen
12

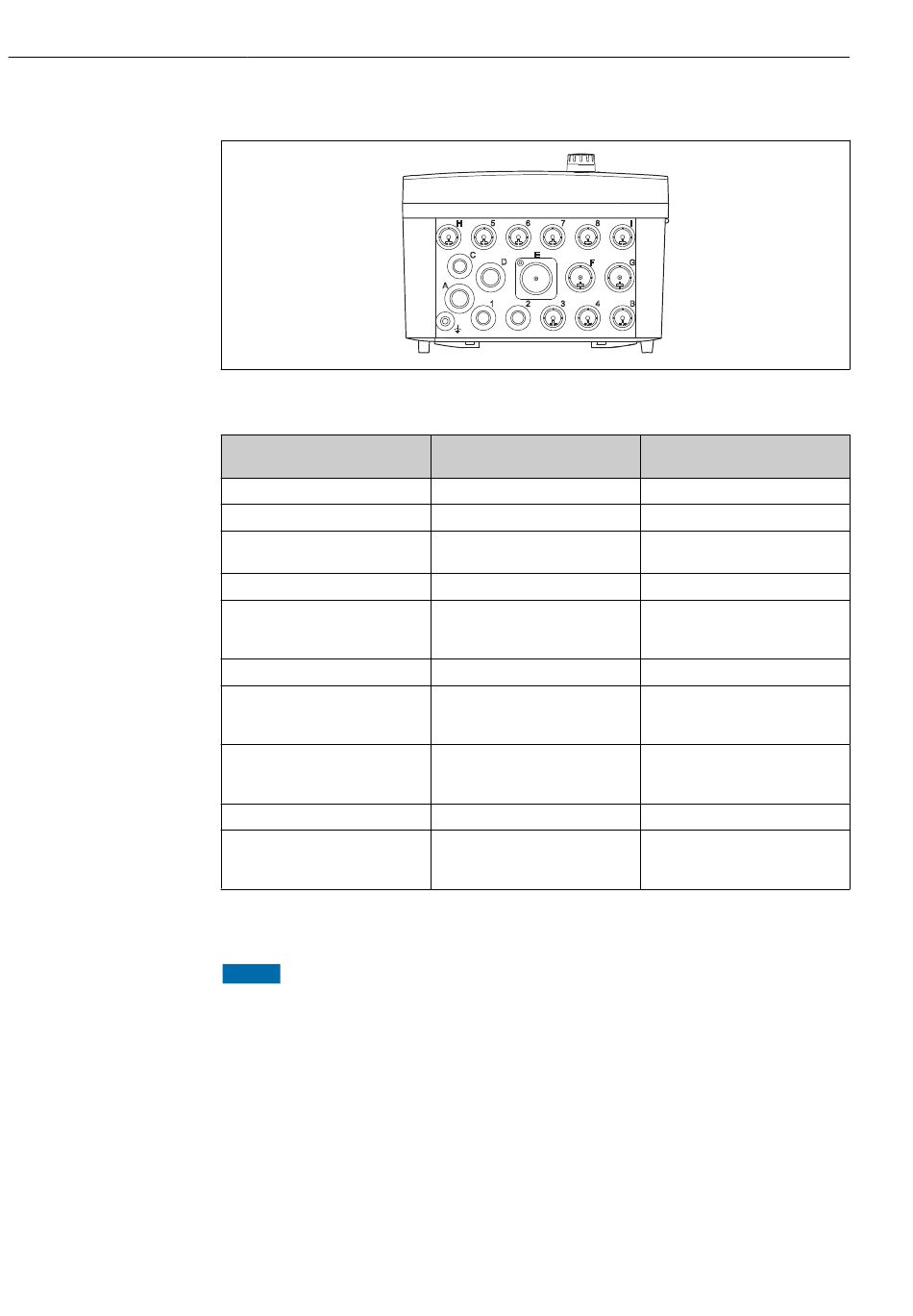

Onderkant van de behuizing met gemarkeerde kabelwartels en klemmen
Labelling aan de onderkant van
de behuizing
1 tot 8
A
B
C
D
E
F
G
H
I
6.4
Elektrische aansluiting Liquiline CM444
LET OP
De transmitter heeft geen voedingsschakelaar!
‣
Plaats een beveiligde uitschakelaar in de nabijheid van de transmitter bij de
installatielocatie.
‣
De uitschakelaar moet een schakelaar of voedingsschakelaar zijn en worden gelabeld
als uitschakelaar voor het instrument.
Smart System voor oppervlaktewater SSP100B
H
5
6
7
8
E
C
D
F
A
1
2
3
4
Beschrijving voor Liquiline
CM444
Sensoren 1 tot 8
Voedingsspanning
RS485 In of M12 DP/RS485 (niet
gebruikt in fabrieksconfiguratie)
Vrij te gebruiken
Stroomuitgangen en -ingangen,
relais (niet gebruikt in
fabrieksconfiguratie)
Niet gebruiken
Stroomuitgangen en -ingangen,
relais (niet gebruikt in
fabrieksconfiguratie)
Stroomuitgangen en -ingangen,
relais (niet gebruikt in
fabrieksconfiguratie)
Vrij te gebruiken
RS485 Out en M12 Ethernet (M12
Ethernet gebruikt in
fabrieksconfiguratie)
I
G
B
Beschrijving voor Modbus Device
Edge
Niet gebruiken
Niet gebruiken
Niet gebruiken
LTE antenne
LTE antenne
Niet gebruiken
Ethernet
Voedingsspanning
Niet gebruiken
Niet gebruiken
Endress+Hauser
A0018025
