De rolborstel monteren
1. Plaats de montagebeugels van de rolborstel op de
bouten van de rolbeugel
1. Rolborstel (configuratie
met aandrijving links
afgebeeld)
2. Montagebeugel van
rolborstel
2. Bevestig de montagebeugels van de borstel aan de
zijplaten van het maaidek met de flensborgmoeren en
onderlegringen die u eerder hebt verwijderd.
Belangrijk: De montagebeugels van de borstel
moeten rechtstreeks worden gemonteerd op
het bovenste oppervlak van de montageflens
op de zijplaat van het maaidek. Plaats geen
afstandsstukken tussen de montagebeugels van de
rolbeugel en de montageflenzen van de zijplaat.
Bewaar de extra afstandsstukken van 6 mm voor
eventueel later gebruik.
De borstelplaat monteren
1. Schuif de afdichtingen naar buiten tot de lipafdichtingen
de lagerbehuizing licht raken
(Figuur
5).

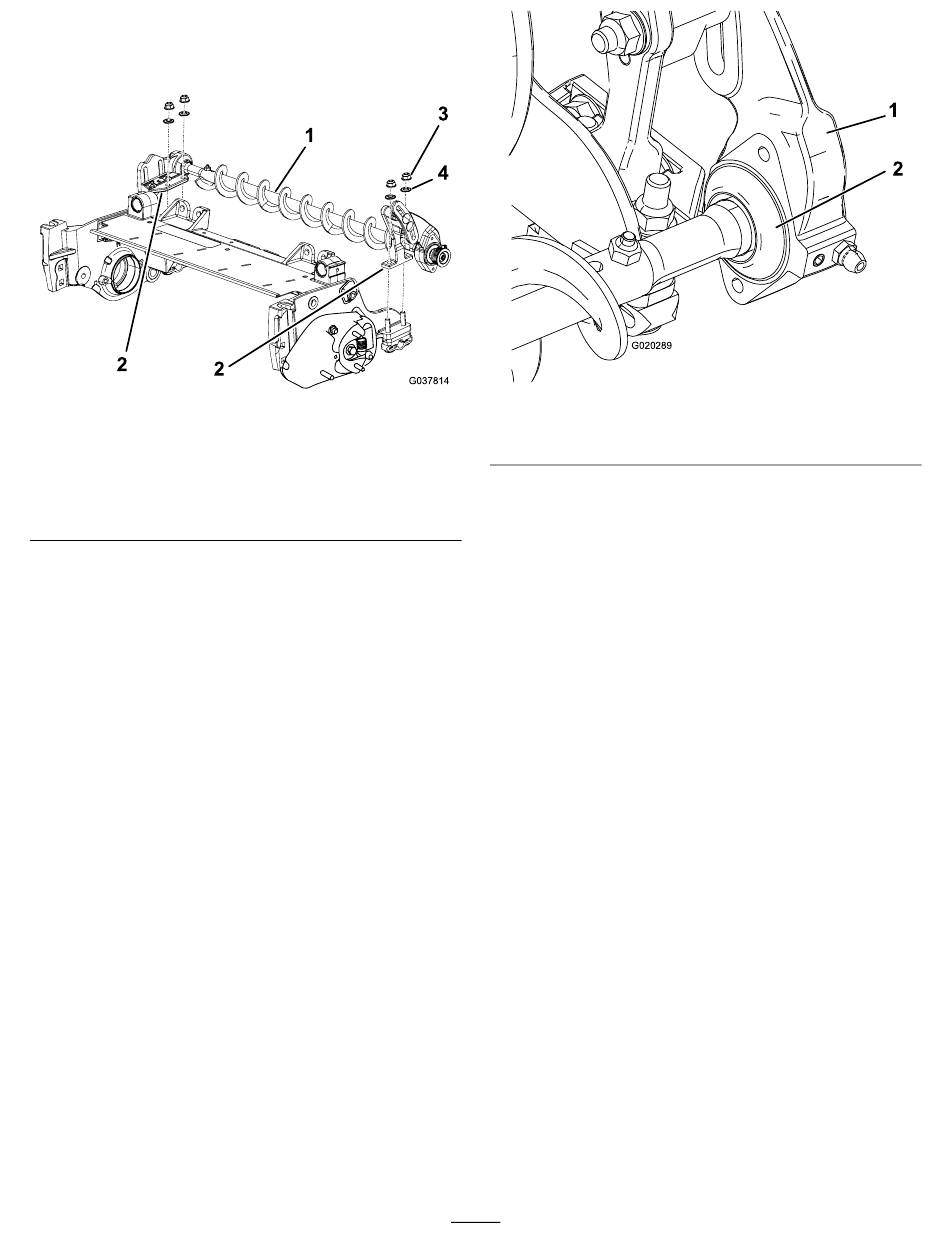

Figuur 5
3. Flensborgmoer (4)
4. Ring (4)
(Figuur
6).
g037814
1. Afdichting
2. Draai de bouten los waarmee de lagerbehuizing van de
rolborstel is bevestigd op de montagebeugel van de
rolborstel, maar verwijder de bouten niet.
3. Breng blauwe Loctite 242 aan op de 2 bouten (5/16" x
⅝") en gebruik de bouten om de borstelplaat aan de
lagerbehuizing van de rolborstel te bevestigen
7).
Opmerking: Draai de bouten vast met een torsie van
20 tot 25 N·m.
4
G020289
Figuur 6
2. Lagerbehuizing
1
2
g020289
(Figuur
