3. Mechanische installatie
3.1. Algemeen
Installeer de Optidrive op een vlakke, verticale, hittebestendige, trillingsvrije ondergrond.
De Optidrive moet worden geïnstalleerd in een ruimte waar het omgevingsvervuilingsniveau 1 of 2 is.
Plaats geen ontvlambaar materiaal in de buurt van de regelaar.
Houd rekening met voldoende ruimte rondom de regelaar zoals aangegeven wordt in hoofdstukken 3.4 t/m 3.8.
Zorg ervoor dat de omgevingstemperatuur niet boven de maximaal toelaatbare temperatuur komt. Zie hoofdstuk 13.1.
Zorg voor een schone, droge en niet vervuilde luchtstroom door de regelaars.
3.2. Voorafgaand aan de installatie
Inspecteer de Optidrive grondig of hij niet beschadigd is voordat de regelaar wordt geïnstalleerd.
Controleer of het vermogen van de regelaar overeenkomt met het motorvermogen.
Bewaar de regelaar in de originele verpakking totdat de regelaar wordt toegepast. De opslagplaats moet droog en schoon zijn en
de opslagtemperatuur moet binnen de volgende grenzen vallen : –40°C tot +60°C.
3.3. Installatie volgens UL richtlijnen
Houd tijdens de installatie rekening met de volgende items:
Zie NMMS.E226333 voor een up to date lijst van alle producten die aan de UL richtlijnen voldoen.
De Optidrive HVAC mag alleen gebruikt worden in het temperatuurgebied zoals opgegeven is in hoofdstuk 13.1.
De IP20 en IP40 Optidrive HVAC moet worden geïnstalleerd in een ruimte waar het omgevingsvervuilingsniveau maximaal 1 is.
De IP55 & IP66 Optidrive HVAC moet worden geïnstalleerd in een ruimte waar het omgevingsvervuilingsniveau maximaal 2 is.
Gebruik UL geregistreerde montageringen/klemmen/beugels voor de hoofd- en stuurstroombedrading.
Zie hoofdstuk 13.4 voor meer informatie over de installatie volgens de UL normen.

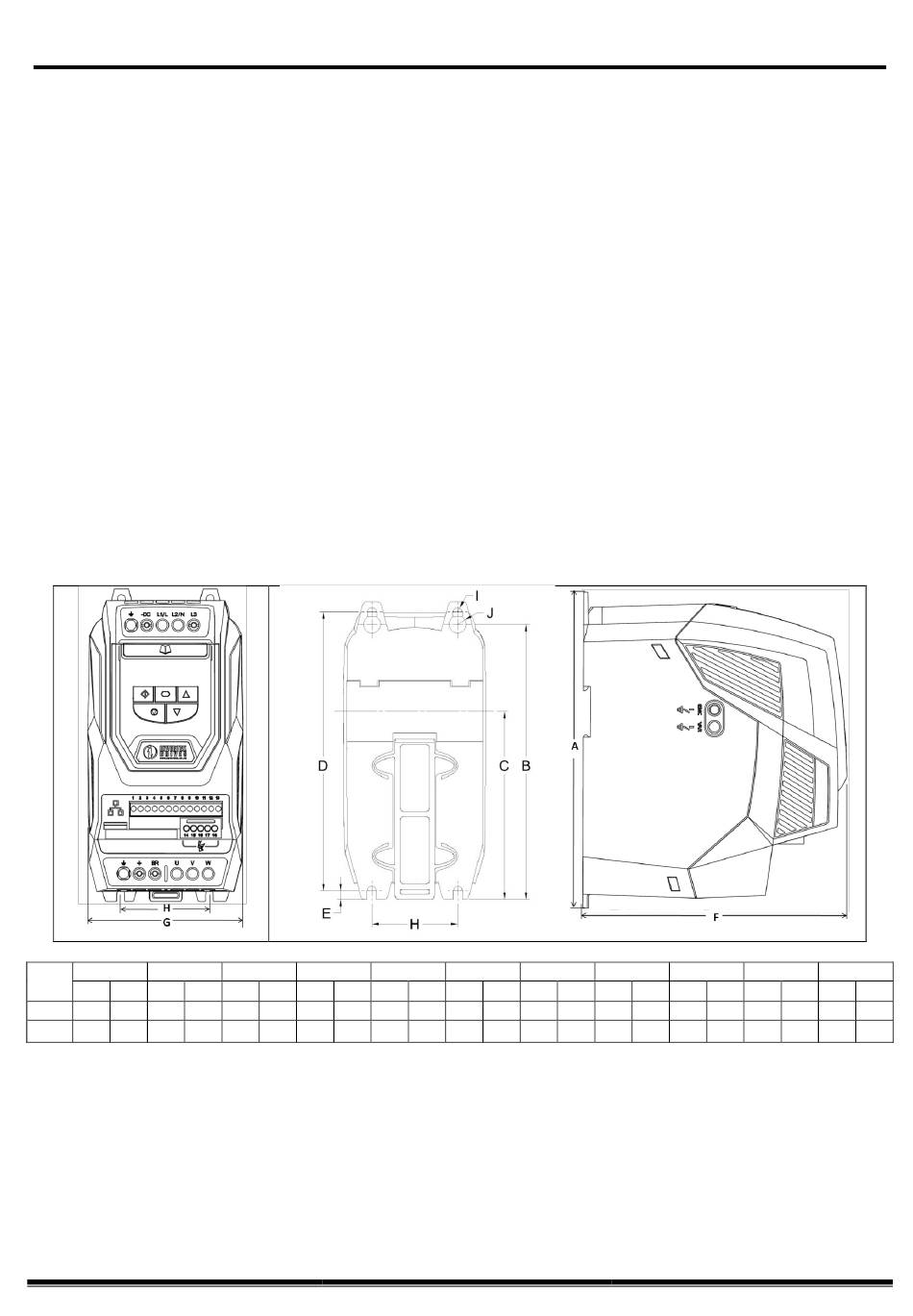

3.4. Afmetingen en gewicht
3.4.1. IP20 behuizingen
Bouw-
A
B
grootte
mm
in
mm
in
2
221
8.70
207
8.15
3
261
10.28
246
9.69
Afmeting montage bouten:
Alle bouwgrootten
Aantrekkoppels bouten:
stuurstroomklemmen (alle bouwgrootten)
hoofdstroomklemmen (alle bouwgrootten)
12
Optidrive HVAC gebruikershandleiding V2.00
C
D
mm
in
mm
in
mm
137
5.39
209
8.23
5.3
-
-
247
9.72
6
:
4 x M5 (#10)
:
0.8 Nm (7 lb-in)
:
1 Nm (8.85 lb-in)
www.invertekdrives.com
E
F
G
in
mm
in
mm
in
0.21
185
7.28
112
4.41
0.24
205
8.07
131
5.16
H
I
mm
in
mm
in
mm
63
2.48
5.5
0.22
10
80
3.15
5.5
0.22
10
J
Gewicht
in
Kg
Ib
0.39
1.8
4
0.39
3.5
7.7
