7.6. Pomp roerfunctie
De pomproerfunctie wordt geactiveerd wanneer de pomp een bepaalde tijd inactief is. De functie is actief wanneer bij de frequentieregelaar
de PID-regeling is ingesteld met "Sleep Mode"(zie hoofdstuk 8 voor meer informatie over de PID-regeling). De pomproer functie voorkomt
blokkade van de pomp of aantasting van de pomp doordat de pomp langere tijden stilstaat. De functie kan ook gebruikt worden voor
ventilatoren. Het voorkomt dat de lagers vast komen te zitten of vervormen door lange stilstand.
Werking:
De wachttijd voordat de pomp roerfunctie wordt gestart kan worden ingesteld met parameter P8-01. Wanneer de regelaar in stand-by (sleep
mode) gaat wordt een interne timer gestart. Na het aflopen van deze timer (=P8-01) gaat de HVAC frequentieregelaar een voorgedefinieerd
bewegingsprofiel doorlopen. Wanneer het bewegingsprofiel is afgelopen keert de regelaar automatisch terug naar stand-by en wordt de
timer gereset. De timer wordt ook gereset wanneer de frequentieregelaar om een andere reden (toegenomen vraag) uit stand-by komt.
Het bewegingsprofiel van de pomproerfunctie wordt bepaald door 2 parameters. Parameter P8-02 bepaalt de duur van de pomproerfunctie
en parameter P2-07 bepaalt de roerfrequentie/snelheid. De pomp roertijd (P8-02) omsluit de acc. tijd en de tijd dat de motor de roersnelheid
draait. De deceleratie tijd is hierin niet opgenomen.

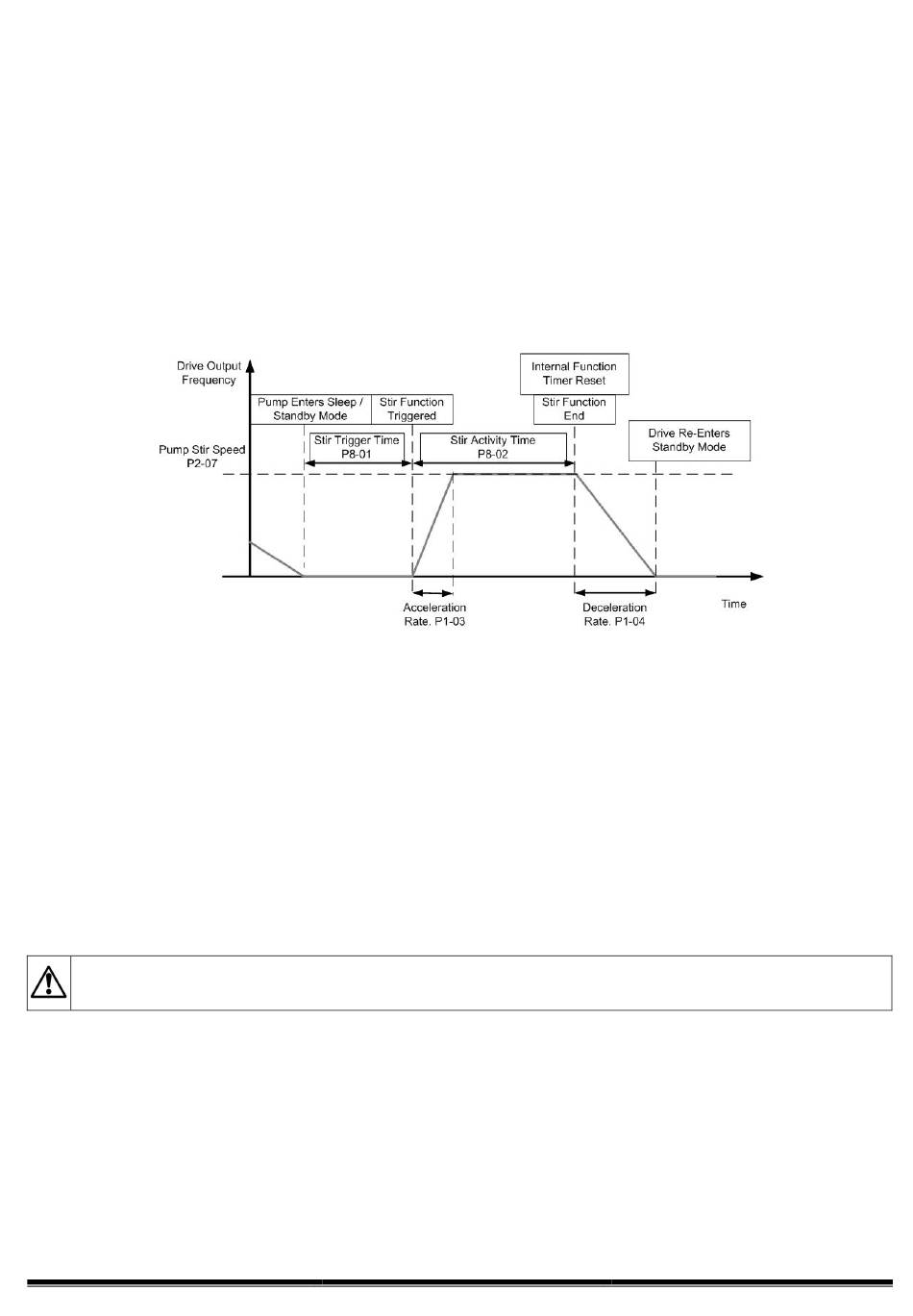

Onderstaande afbeelding geeft het snelheidsprofiel van de pomp roerfunctie weer:
Een waarde 0 voor de parameter P8-01 of parameter P9-02 schakelt de pomp roerfunctie uit.
Overzicht voor een snelle inbedrijfname:
Stel de basisparameters P1-01 t/m P1-10 in. De energiebesparingsfunctie (P1-06) moet uitgeschakeld zijn.
Zet parameter P1-14= 101 om toegang te krijgen tot de uitgebreide parameters.
Stel in parametergroep 3 de PID parameters in (zie hoofdstuk 8 voor meer info).
Stel de pomp roerfrequentie/snelheid in bij parameter P2-07.
Stel de wachttijd, voordat de pomp roerfunctie start, in bij parameter P8-01.
Stel de duur van de pomp roerfunctie in bij parameter P8-02.
7.7. Bypassfunctie
De bypassfunctie maakt het mogelijk de motor via de HVAC frequentieregelaar aan te sturen of direct op het net te schakelen (vaste
snelheid). Voor de bypassfunctie zijn externe componenten noodzakelijk en deze worden niet meegeleverd bij de HVAC frequentieregelaar en
zijn de verantwoordelijkheid van de ontwerper van de installatie.
Let op: De schematische voorbeelden in dit handboek zijn uitsluitend bedoeld als een richtlijn. Systeem ontwerp, installatie,
onderhoud en het in bedrijf stellen van de installatie dient alleen uitgevoerd te worden door voldoende onderricht personeel met
de juiste training en ervaring. De installatie moet voldoen aan de lokale regels en richtlijnen.
De bypassfunctie van de Optidrive HVAC frequentieregelaar maakt het mogelijk de frequentieregelaar te overbruggen (de motor word direct
gekoppeld aan het net) in het geval dat de HVAC frequentieregelaar een fout geeft, de "Fire Mode" wordt geactiveerd of als een digitale
ingang hoog wordt.
Invertek Drives Ltd raadt aan om de bypass-schakeling met 3 relais uit te voeren. Mechanische en elektrische vergrendelingen (interlocks)
worden aanbevolen om de regelaar te beschermen tegen het falen van een relais en de eventuele schade hierdoor.
Optidrive HVAC gebruikershandleiding V2.00
