7.8. "Fire Mode"
De "Fire Mode" is ontwikkeld om de HVAC frequentieregelaar zo lang mogelijk te laten functioneren totdat de frequentieregelaar niet meer
in staat is de motor aan te sturen (einde levensduur) of totdat de digitale ingang met de functie activering "Fire mode" wordt weggenomen.
De "Fire mode" wordt gebruikt bij applicaties waarbij een digitale ingang van de HVAC frequentieregelaar is gekoppeld aan een
brandbeveiligingssysteem. In het geval van branddetectie zal de digitale ingang met de functie "Fire mode" worden geactiveerd en zal zo lang
mogelijk getracht worden de motor van de ventilator te laten draaien om zodoende de rook weg te blazen in bijv. trappenhuizen of om de
luchtkwaliteit binnen een gebouw zo goed mogelijk te houden.
Werking:
De "Fire Mode" functie wordt geactiveerd d.m.v. een digitale ingang. De "Fire mode" functie kan op de volgende manieren aan een digitale
ingang worden toegekend:
P1-13: De "Fire mode" kan automatisch worden toegekend aan digitale ingang 2 door de waarde 4, 8, of 13 toe te kennen aan
parameter P1-13 (zie hoofdstuk 10.1).
P9-32: De "Fire mode" functie kan aan elke beschikbare digitale ingang gekoppeld worden door middel van parameter P9-32.
Om de digitale ingangen vrij te programmeren moet parameter P1-13 op 0 worden ingesteld. Om toegang te krijgen tot de
parametergroep 9 moet parameter P1-14 op 201 worden ingesteld.
De logische werking van de "Fire mode" ingang kan worden geprogrammeerd d.m.v. parameter P8-09. De ingang kan worden ingesteld als
"normally open" (=0) of "normally closed" (=1). Standaard is de ingang ingesteld als een "normally closed" ingang. Dit houdt in dat bij het
wegvallen van het signaal op de digitale ingang de "Fire mode" actief wordt.
De frequentie/snelheid die de HVAC frequentieregelaar uitstuurt tijdens de "Fire mode" kan worden ingesteld met parameter P8-10. De
maximale frequentie/snelheid die kan worden ingesteld voor de "Fire mode" frequentie/snelheid is gelijk aan de waarde van de maximale
frequentie/snelheid (P1-01). De ingestelde frequentie/snelheid kan zowel positief (rechtsom) als negatief (linksom) worden ingegeven.
Wanneer de "Fire mode" ingang wordt geactiveerd worden alle andere digitale ingangen genegeerd. De andere digitale ingangen worden
weer actief wanneer de "Fire mode" ingang wordt gedeactiveerd.
Let op: alle digitale ingangsfuncties (inclusief de vrijgave, start/stop en linksom/rechtsom commando's) worden genegeerd
wanneer de "Fire mode" actief is. De HVAC frequentieregelaar kan alleen gestopt worden wanneer de "Fire mode" gestopt wordt,
als de voedingsspanning wordt uitgeschakeld of als het noodstop circuit wordt aangesproken.

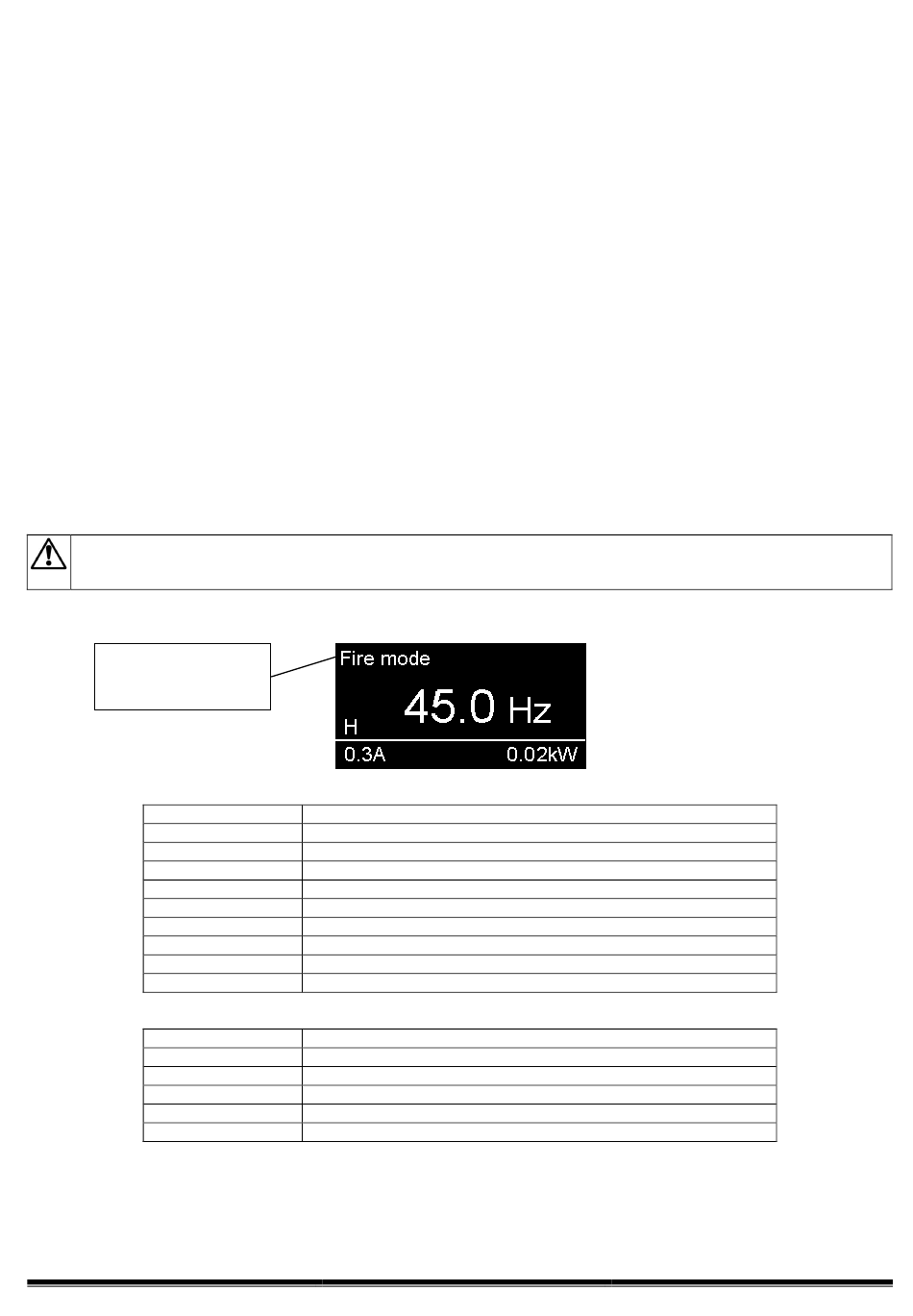

Het OLED display van de HVAC frequentieregelaar geeft de volgende melding in beeld wanneer de "Fire mode" is geactiveerd:
'Fire Mode'
[knipperend "output
frequency" ]
Wanneer de "Fire mode" actief is worden de volgende fouten genegeerd:
Display
O-t
U-t
Th-FLt
E-trip
4-20 F
Ph-Ib
P-Loss
SC-trp
I_t-trp
De volgende fouten zijn tijdens de "Fire mode" wel actief:
Display
O-Volt
U-Volt
h O-I
O-I
Out-F
De foutmeldingen die wel actief zijn tijdens de "Fire mode" kunnen automatisch worden gereset d.m.v. parameter P2-36. De HVAC
frequentieregelaar kan maximaal 5 maal achter elkaar automatisch worden gereset (Auto-5). Let wel op dat er een wachttijd zit van 20
seconden tussen elke herstart.
40
Optidrive HVAC gebruikershandleiding V2.00
Foutmelding
Te hoge temperatuur van het koellichaam
Frequentieregelaar is te koud
Kapotte thermistor op het koellichaam
Externe fout
4-20mA fout
Fase onbalans
Een van de ingangsfasen is weggevallen
Communicatiefout
Thermische overbelasting van de motor
Foutmelding
Overspanning
Onderspanning
Te hoge stroom
Veel te hoge stroom in zeer korte tijd
Uitgangsfout van de frequentieregelaar
