Hoofdstuk 2. Installatie
2.2
Uitpakken
Voordat u het PanaFlow HT-systeem uit de krat haalt, moet u eerst de flowmeter inspecteren. Elk instrument dat door
Panametrics geproduceerd wordt, draagt de garantie vrij te zijn van defecten wat betreft het materiaal en
vakmanschap. Voordat u de verpakkingsmaterialen weggooit, controleert u op aanwezigheid van alle componenten
en documentatie vermeld op de pakbon. Het komt maar al te vaak voor dat een belangrijk item met het
verpakkingsmateriaal wordt weggedaan. Als er iets ontbreekt of beschadigd is, neemt u onmiddellijk contact op met
de Panametrics-klantenservice voor assistentie.
Merk op dat uw PanaFlow HT-systeem een van de drie veelvoorkomende configuraties (zie hieronder) kan hebben,
danwel een aangepast ontworpen systeem kan zijn. De elektronica komt soms ook in een andere doos dan het
metergedeelte voor een configuratie met een externe bevestiging.

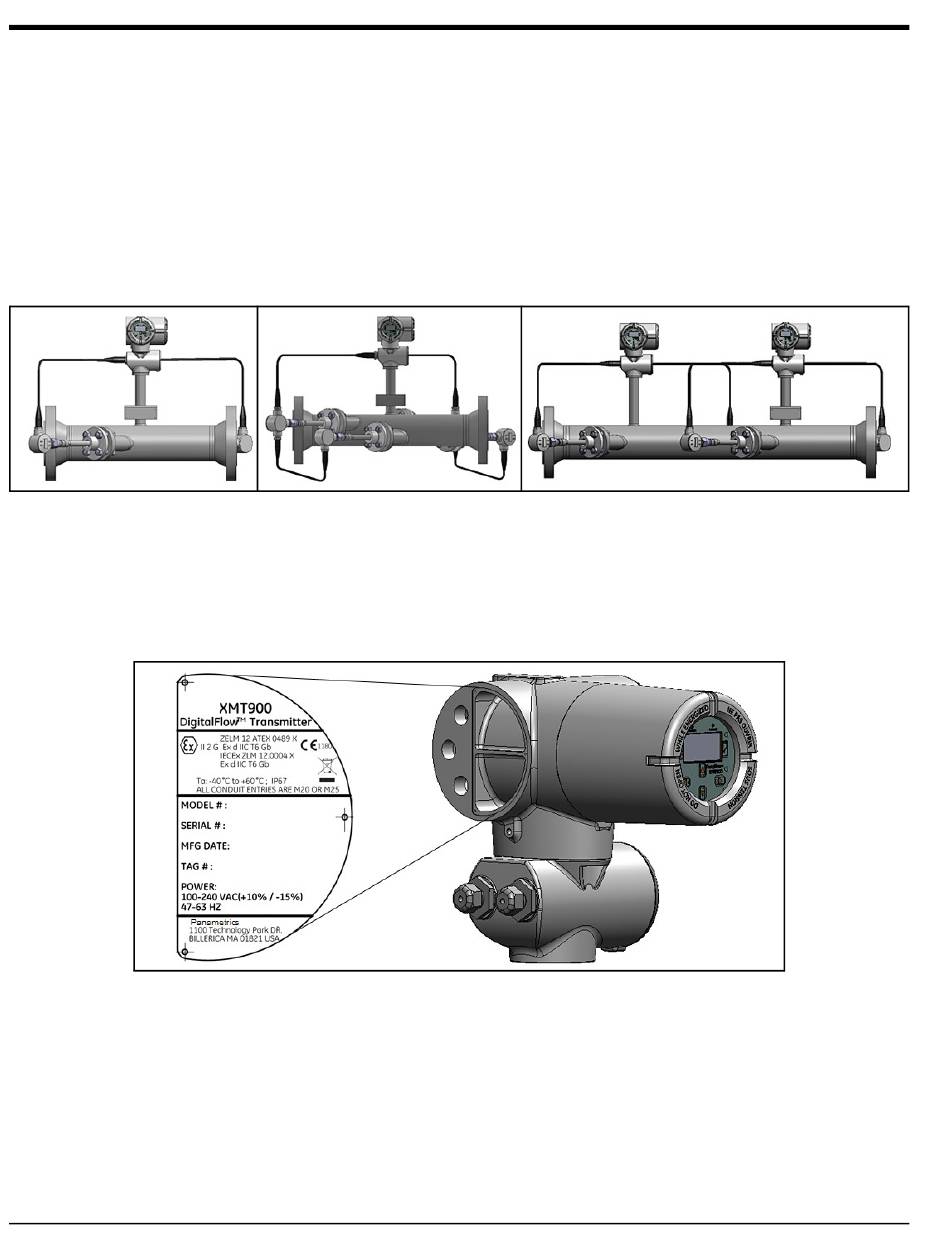

Afbeelding 3: PanaFlow HT-configuraties
2.2.1
Identificatie
De PanaFlow HT-meter is voorzien van tot drie afzonderlijke stickers voor identificatie, afhankelijk van de configuratie.
Het systeem kan worden gemonteerd als enkelvoudige eenheid (lokale bevestiging) of als twee afzonderlijke delen
(externe montage).
2.2.1.1
Identificatie van de XMT900-zender
Afbeelding 4: Label van de XMT-zender (voorbeeld)
6
PanaFlow HT Gebruikershandleiding
