3.7.1.4
Selecteren van de kalibratiewaarde
Herhaal het bovenstaande proces totdat alle gewenste opties in dit menu zijn gekalibreerd.
3.7.1.5
Instellen van de foutverwerking
PanaFlow HT Gebruikershandleiding

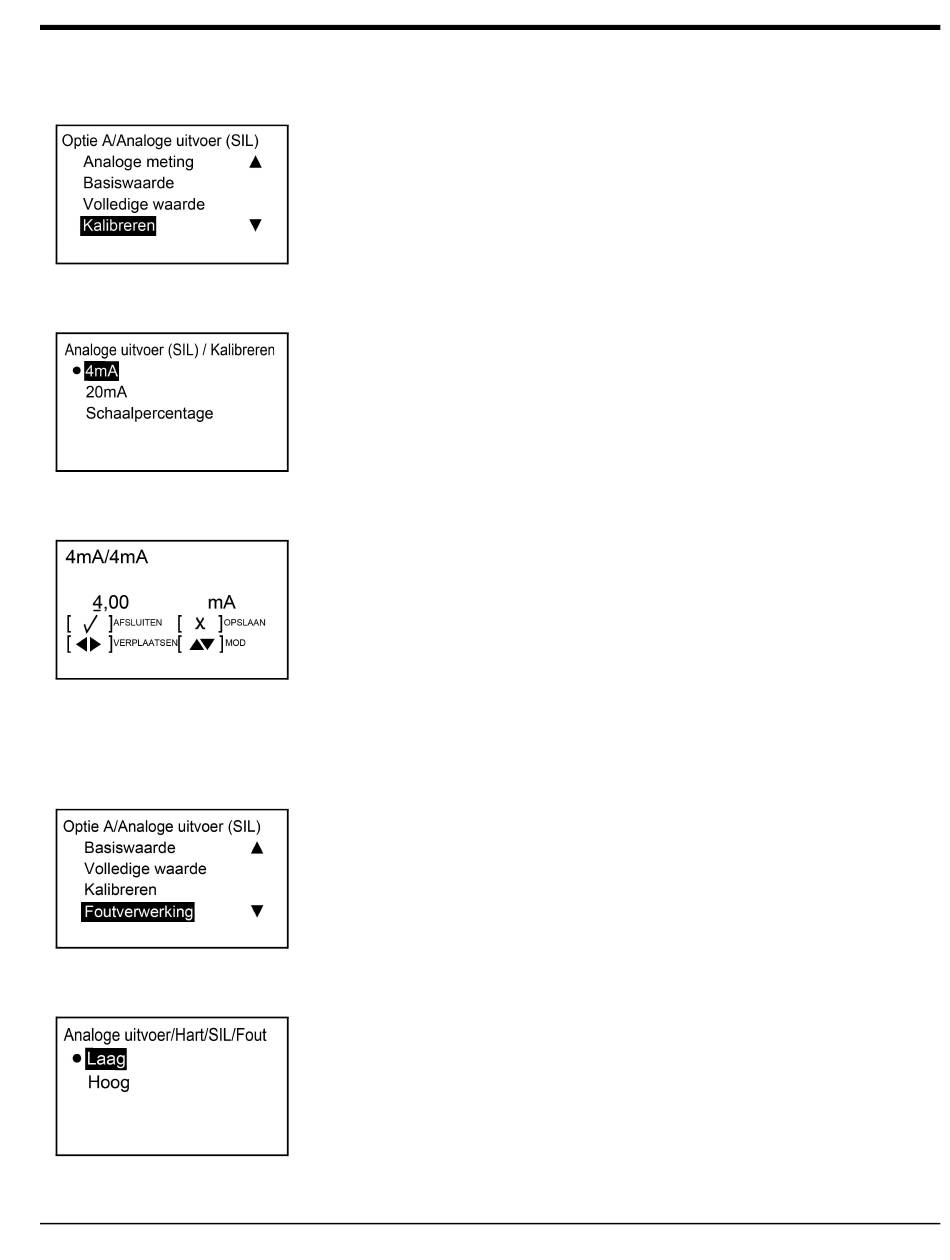

Gebruik het menu Calibrate (kalibreren) om de SIL-uitvoer op uw
meetsysteem af te stemmen. Selecteer 4 mA om af te stemmen op het 4
mA-niveau, 20 mA om af te stemmen op het 20 mA-niveau of Percentage of
Scale (schaalpercentage) om de lineariteit te testen. In het menu Analog
Output (SIL) (analoge uitvoer) selecteert u Calibrate (kalibreren). Druk
vervolgens op . Het volgende scherm verschijnt.
Selecteer de gewenste optie en druk op . Een scherm zoals hieronder zal
verschijnen.
Gebruik de toets [] of [] om de instelwaarde voor Calibrate (kalibreren) te
wijzigen en druk op . Druk vervolgens op [
Output (analoge uitvoer) terug te keren.
Als de analoge uitvoer van uw meetsysteem niet 400 mA is, voert u de
werkelijke waarde in. Druk vervolgens op waarna de meter de aanpassing
uitvoert. Herhaal het proces totdat u een uitvoer van 4,00 mA hebt.
Voor het specificeren van de instelling voor foutverwerking in het menu
Analog Output (analoge uitvoer) selecteert u Err Handling (foutverwerking)
en drukt u op . Het volgende scherm verschijnt.
Selecteer Low (laag) om de SIL-uitvoer geforceerd in te stellen op 3,6 mA
of lager in geval van een SIL-fout of selecteer High (hoog) om de uitvoer
geforceerd in te stellen op 21,0 mA of hoger als zich een SIL-fout voordoet.
Als u uw selectie hebt gemaakt, drukt u op .
Hoofdstuk 3. Eerste configuratie en programmering
] om naar het menu Analog
55
