Hoofdstuk 2. Installatie
2.6
Bedrading van transducers (externe bevestigingskabel)
Bij de versie voor externe montage van de PanaFlow HT moet alleen de externe bevestigingskabel worden
aangesloten tussen de verdeeldoos van het metergedeelte en de XMT900-verdeeldoos (zie
De bedrading tussen de transducer en de verdeeldoos van het metergedeelte en de bedrading tussen de
XMT900-elektronica en de XMT900-verdeeldoos wordt in de fabriek uitgevoerd. Na het installeren van het
metergedeelte en de XMT900-elektronica moet u bedrading van de externe kabel uitvoeren.
Voordat u de bedrading van de externe bevestigingskabel van de PanaFlow HT uitvoert, voert u de volgende stappen
uit:
1.
Ontkoppel de netspanning van de XMT900-elektronicabehuizing.
2.
Installeer de benodigde adapters op de behuizing.
22

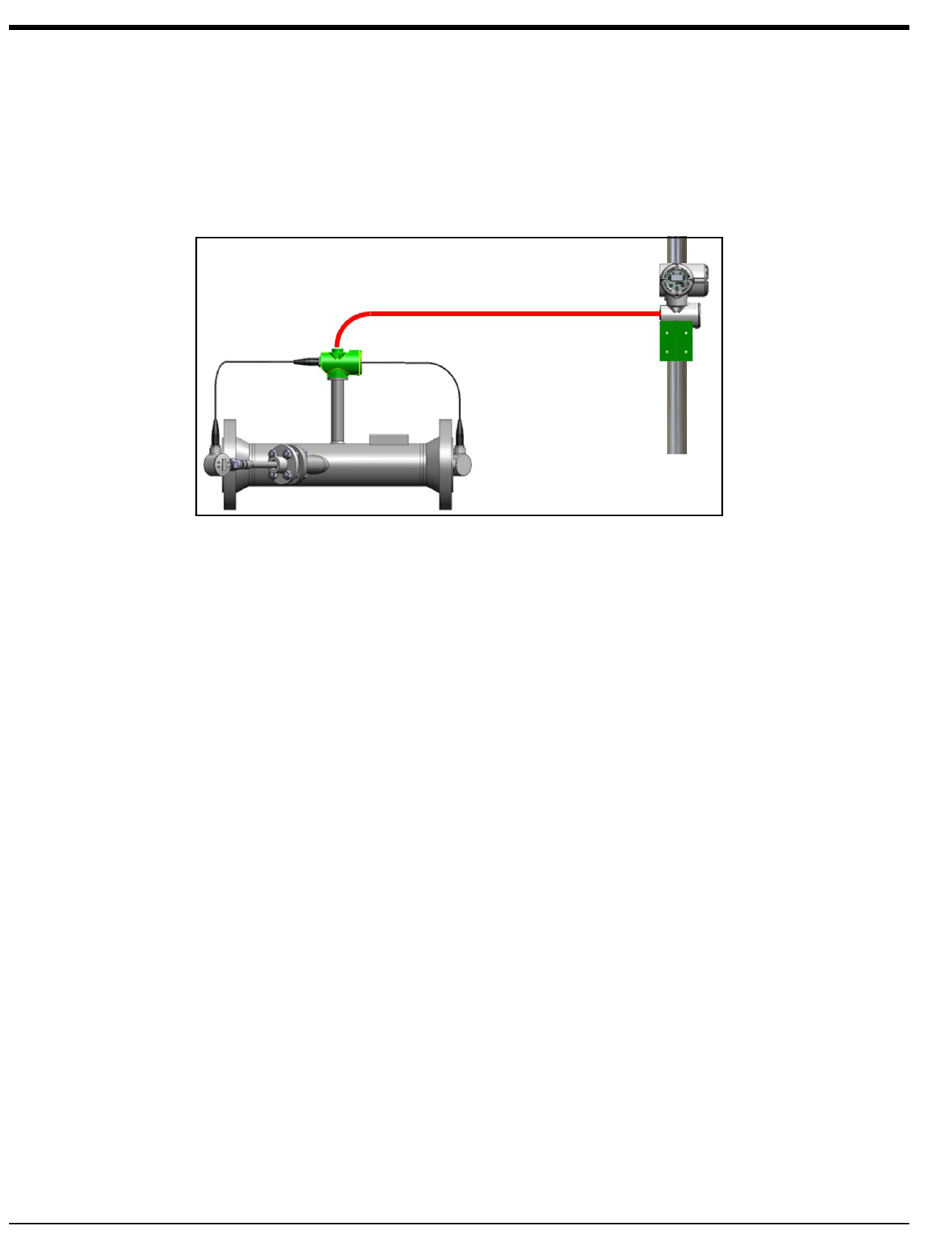

Afbeelding 17: Bedrading van de externe kabel
Afbeelding 17
hieronder).
PanaFlow HT Gebruikershandleiding
