Bedrading van de Modbus/Servicepoort
De XMT900 flowzender is uitgerust met een Modbus-communicatiepoort voor aansluiting op Vitality (PC-software)
of op een afzonderlijk regelsysteem. De poort is een RS485-interface.
BELANGRIJK:
De maximale kabellengte voor een RS485-aansluiting is 1200 meter.
Voor de bedrading naar deze seriële RS485-poort raadpleegt u
stappen uit:
1.
Ontkoppel de hoofdstroom naar de eenheid en verwijder de achterklep.
2.
Installeer de benodigde kabelklem in het gekozen geleidingsgat op de zijde van de elektronicabehuizing.
3.
Voer een uiteinde van de kabel door het geleidingsgat, en bedraad zoals weergegeven in
hieronder.
4.
Als de bedrading van de eenheid is voltooid, installeert u de bedradingsklep weer op de behuizing en draait u de
stelschroef vast.
De seriële poort moet voorafgaande aan het gebruik worden geprogrammeerd.
Opmerking:
WAARSCHUWING!
PanaFlow HT Gebruikershandleiding
Zorg dat alle afdekkingen met de o-ringafdichtingen, worden geïnstalleerd en
dat de stelschroeven worden vastgedraaid voordat u in een gevaarlijke
omgeving stroom toepast.

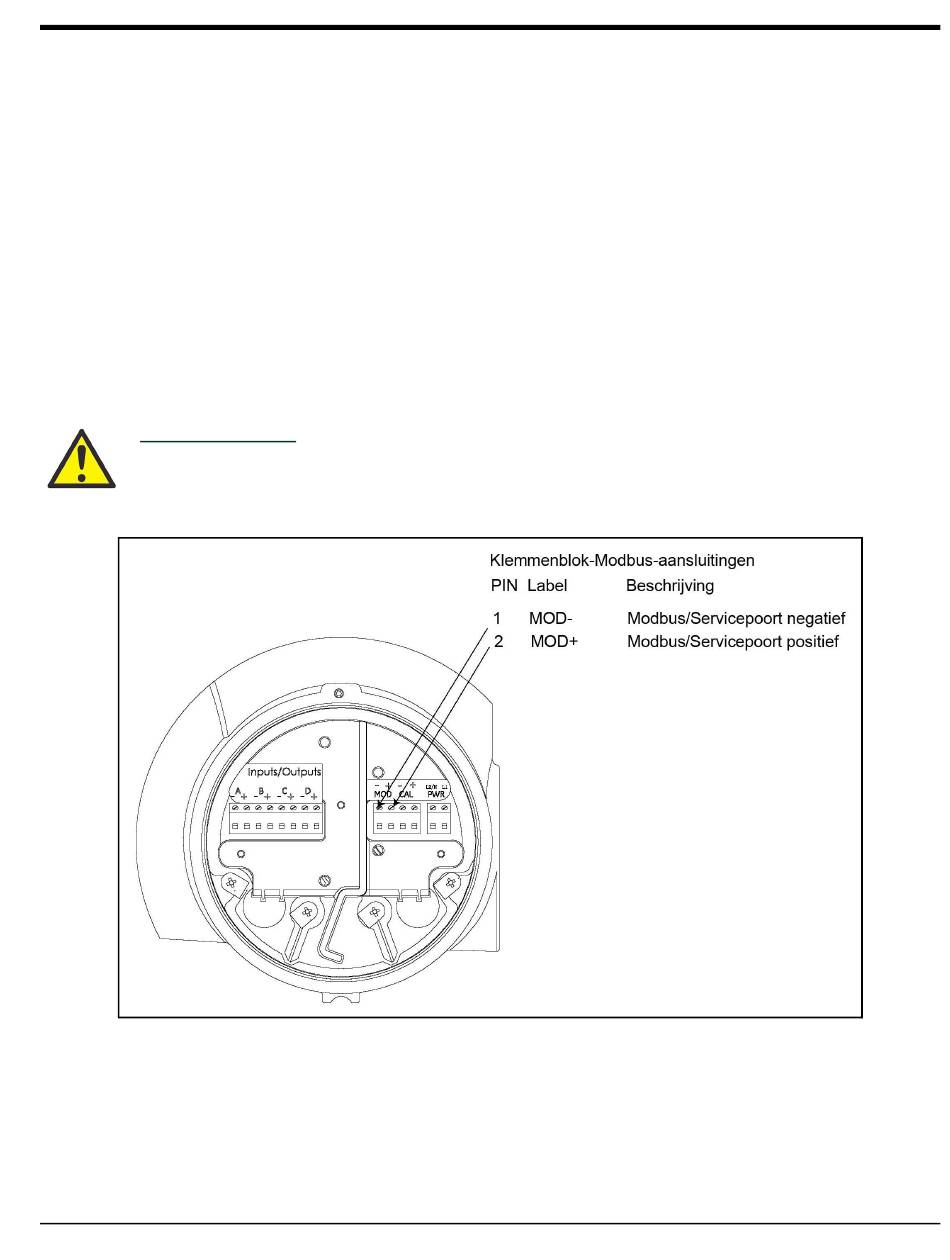

Afbeelding 15: Modbus-aansluitingen
Afbeelding 10 op pagina 11
Hoofdstuk 2. Installatie
en voert u de volgende
Afbeelding 15
