Hoofdstuk 2. Installatie
2.5.3.1
Bedrading als (puls) uitvoer van een totalisator
Bedraad deze optie in overeenstemming met de aansluitingen weergegeven op het label op de achterklep (zie
Afbeelding 10 op pagina 11
Afbeelding 11
).
Hieronder ziet u een voorbeeld van een bedradingsschema met een
Specificaties
uitvoercircuit van een totalisator. Zie bijlage A
voor de belasting- en voltagevereisten.

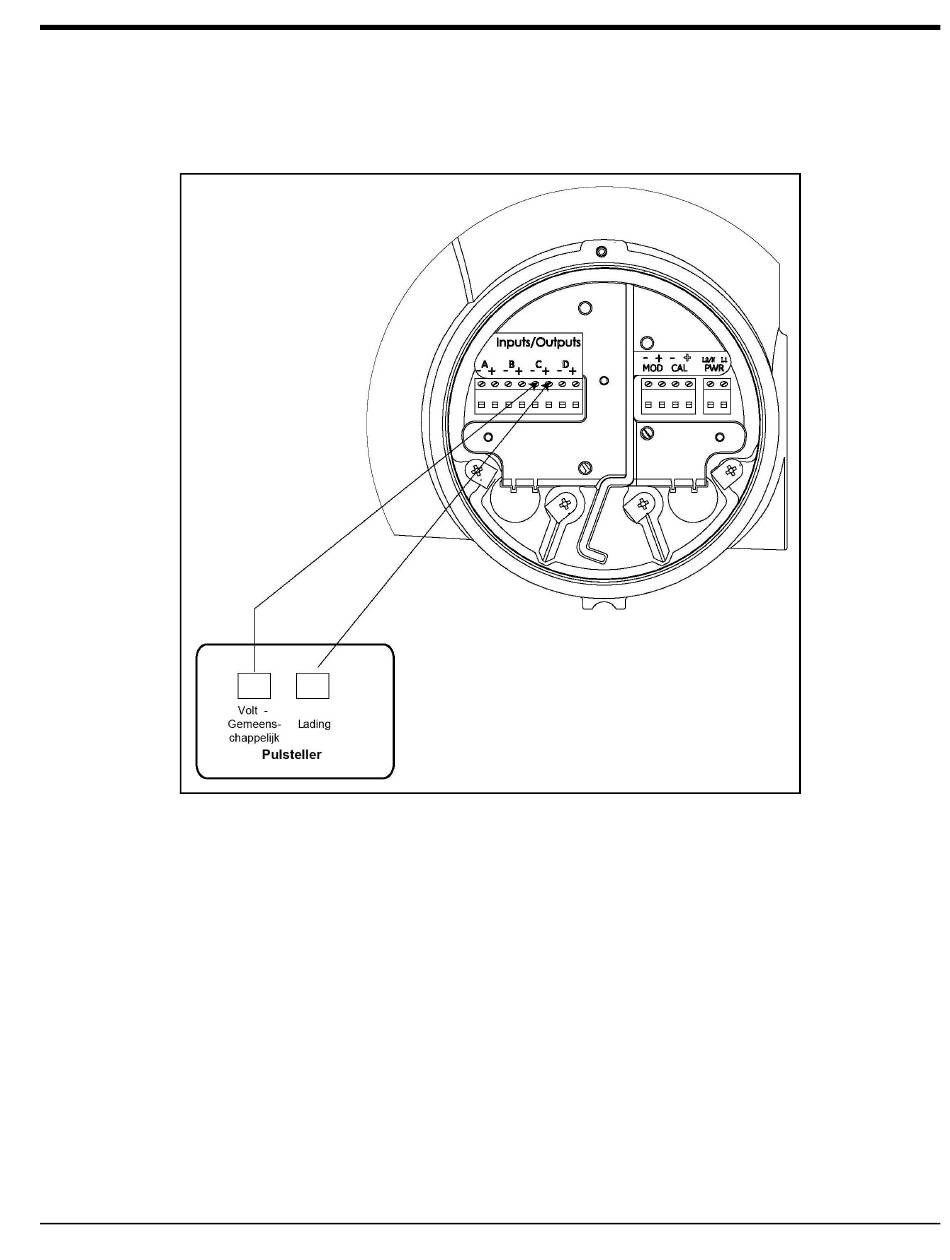

Afbeelding 11: Bedrading van (puls) uitvoer van een totalisator
PanaFlow HT Gebruikershandleiding
