Motorthermistors
Motorthermistors kunnen direct op de Digistart D3 worden aangesloten. De softstarter zal trippen wanneer de weerstand
van het thermistorcircuit 3,6 kOhm overschrijdt of onder de 20 Ohm is.
Geen motorthermistors
Motorthermistors
Opmerking: indien er geen motorthermistors op de Digistart D3 zijn aangesloten, moeten de thermistoringangsklemmen
TH1 en TH2 open zijn. Als TH1 en TH2 worden kortgesloten, zal de Digistart D3 trippen. Het
thermistorcircuit moet met een afgeschermde motorkabel zijn uitgevoerd en dient elektrisch geïsoleerd te
zijn van de aarde en alle andere vermogens- en stuurstroomcircuits.
Let op:
zodra er eenmaal een thermistor aangesloten is geweest, is de thermistoringang vrijgegegeven.
Als een thermistor niet langer wordt gebruikt, dient er een 1,2 kOhm weerstand over de klemmen TH1 en
TH2 te worden geplaatst of de softstarter moet in fabrieksinstellingen worden gezet.
PT100

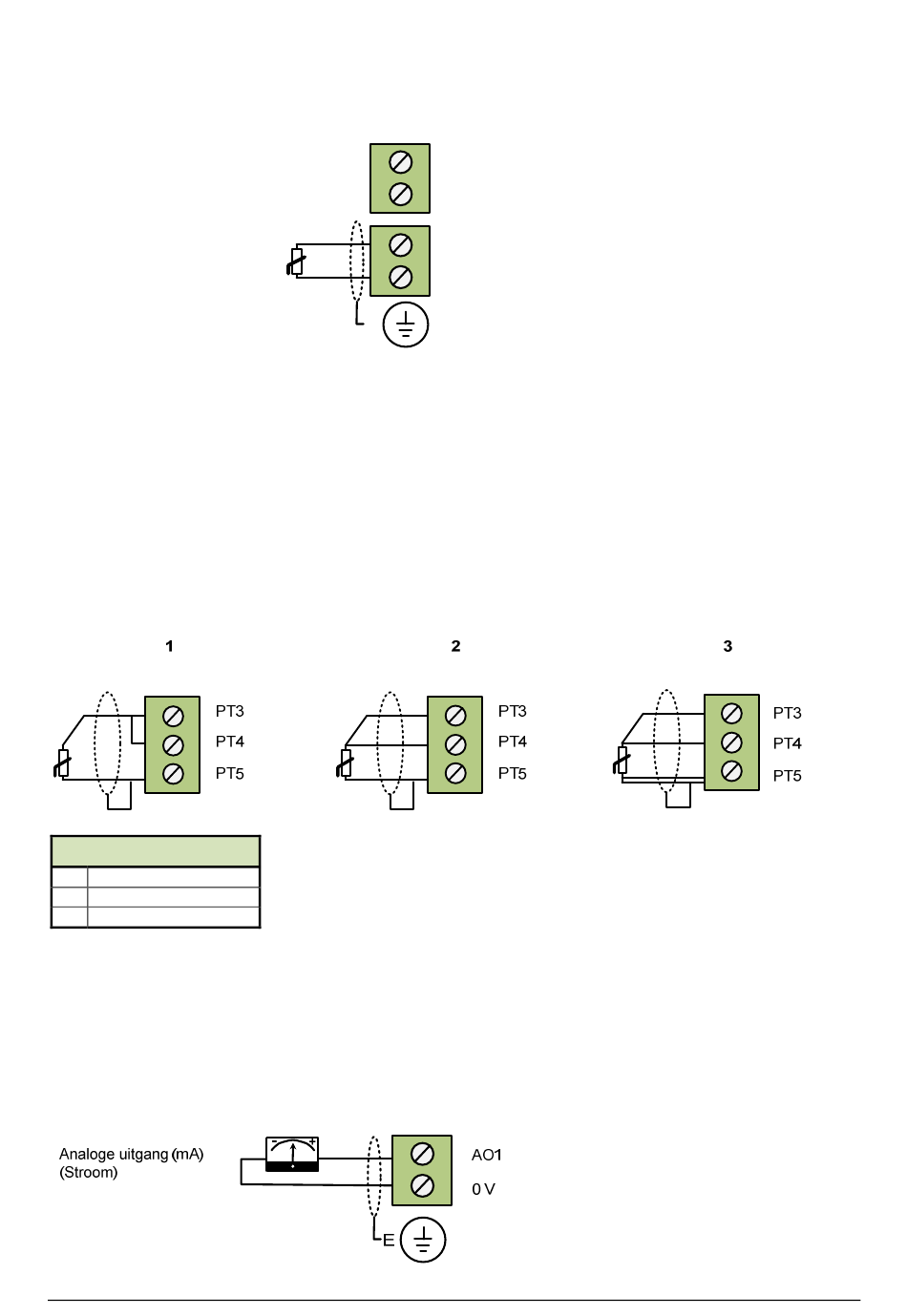

Ook PT100 elemementen kunnen op de sofstarter worden aangesloten:
1
2-draads
2
3-draads
3
4-draads
Analoge uitgang
De digistart beschikt over 1 analoge uitgang:
Analoge uitgang (A)
Aansluitingen: 0 V en AO1
De analoge uitgang is een mA signaal, fabrieksmatig staat deze geprogrammeerd op het weergeven van de motorstroom
De instelling kan gewijzigd worden in parameter 8D t/m 8G.
Digistart D3 Handleiding versie 1.1
TH1
TH2
TH1
TH2
E
6 extra PT100 aansluitngen zijn beschikbaar met een uitbreidingskaart.
Pagina 22 van 84
