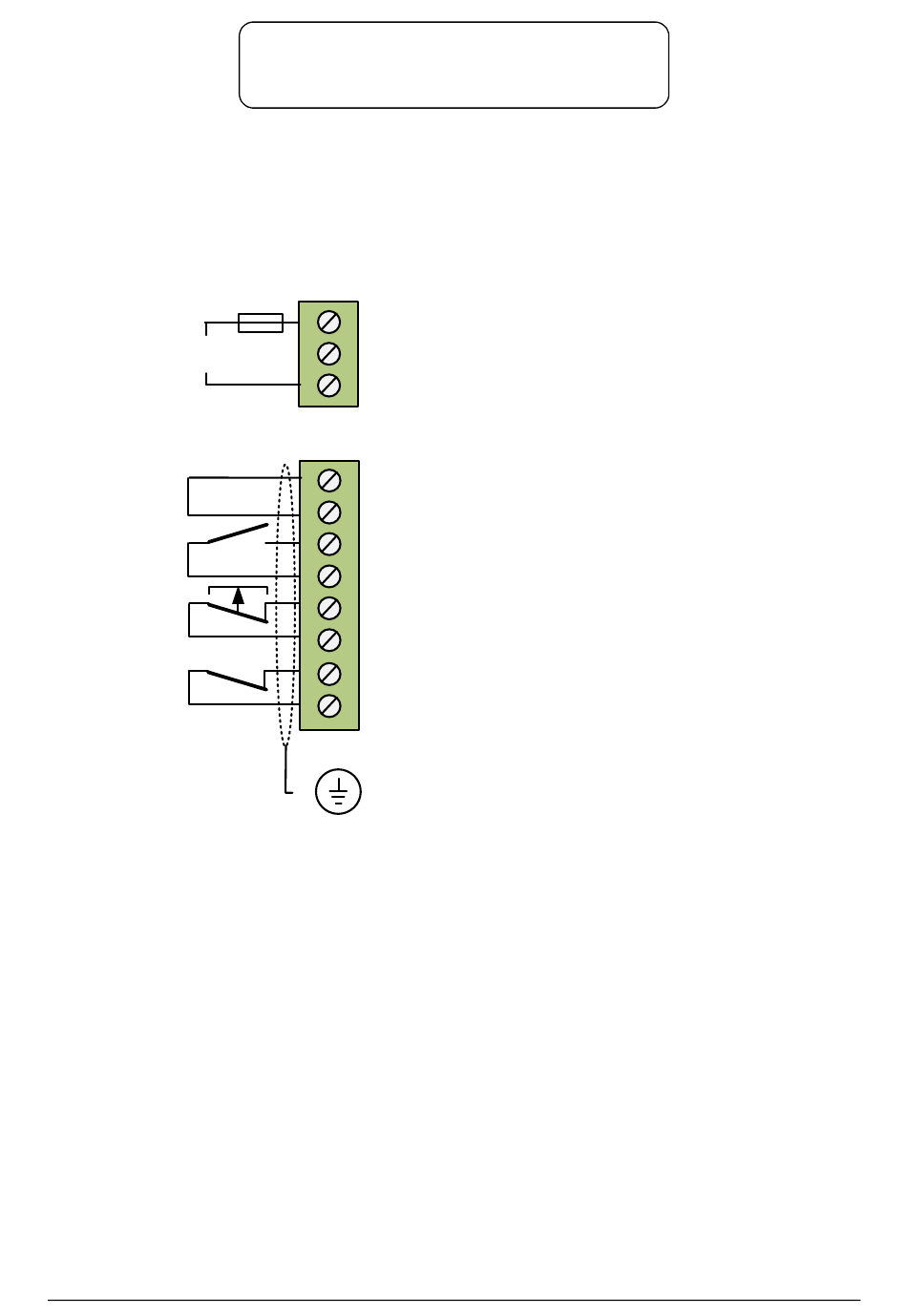

Minimale stuurstroomaansluitingen
220 - 440 VAC
(optioneel)
220 – 440 VAC
Start/Stop
Reset
Noodstop
Instellingen
1.
Voordat er spanning op de softstarter wordt gezet dient het volgende te worden gecontroleerd:
-
Het startsignaal is niet gemaakt
-
De motor is aangesloten
-
De motoraansluitingen kloppen
-
De juiste voedingsspanning is aanwezig
2.
Zet spanning op de softstarter en controleer of het ready LED oplicht
3.
Selecteer de toepassing met behulp van het Quick Setup Menu.
Om het quick setup menu te openen drukt u op de M-toets en selecteert u quick setup menu. Het quick setup
menu vergemakkelijkt het configureren van de Digistart D3 voor veelvoorkomende applicaties. De Digistart D3
selecteert de relevante parameters voor de applicatie en stelt bijbehorende instellingen voor die u nog naar wens
kunt aanpassen.
Stel parameter 1A motor nominaalstroom altijd zo in dat deze overeenkomt met die op het typeplaatje van de
motor. De voorgestelde waarde is de minimale motor nominaalstroom van de softstarter.
Digistart D3 Handleiding versie 1.1
Opstarten en inregelen
Zekering
CSH
CSL
CSR
DI1
+24 V
DI2
+24 V
DI3
+24 V
DI4
+24 V
E
Pagina 38 van 84
