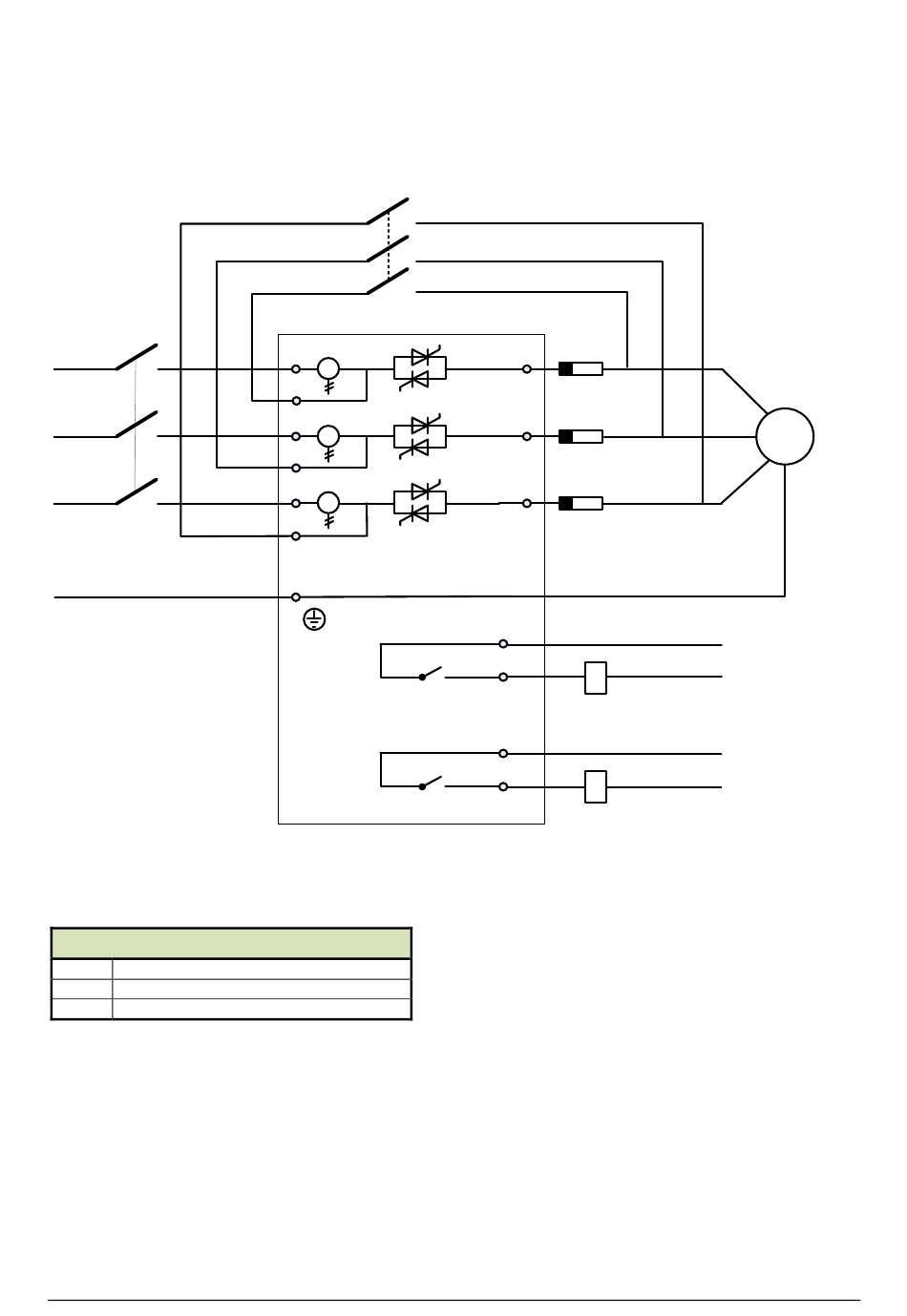

In-line installatie, externe bypass (type D3 14xxxxN)
Softstarters zonder interne bypass hebben toegewezen bypass klemmen, die de Digistart D3 in staat stellen voortdurend
bescherming te bieden en te monitoren, zelfs wanneer deze gebypassed worden via een externe bypass schakelaar. De
bypass schakelaar moet zijn aangesloten op de bypass klemmen en aangestuurd worden door de 'run' uitgang van de
softstarter (klem COM2 en RLO2).
K1
K1
Hoofdschakelaar (optioneel)
K2
Bypass schakelaar (extern)
F1
Halfgeleiderzekeringen (optioneel)
Opmerking: De bypass klemmen op types D3 140360N tot IS 141600N zijn L1B, L2B en L3B. Let op: als de bypass niet
op de bypass klemmen worden aangesloten zal de Digistart D3 een 'Power Loss' trip geven.
Opmerking: De zekeringen kunnen indien nodig aan de ingangszijde worden gemonteerd.
Opmerking: hoofdschakelaar is de fabrieksinstelling instelling voor relais A (klem COM1 en RLO1), zie parameter 4A.
Het runrelais (COM2 en RLO2) kan worden gebruikt voor een externe bypass schakelaar.
Digistart D3 Handleiding versie 1.1
K2
1/L1
L1B
3/L2
L2B
5/L3
L3B
E
Relais A
Run Relais
Pagina 25 van 84
F1
2/T1
4/T2
6/T3
COM1
RLO1
K1
COM2
RLO2
K2
M
