De softstarter kan op 3 manieren worden bediend: met behulp van de knoppen op het keypad, via remote ingangen of via
een seriële communicatielink
Keypad bediening
Voor keypad bediening heeft de softstarter het volgende nodig:
•
Stuurspanning (klemmen CSH, CSL en CSR, afhankelijk van de stuurspanning)
•
Zet de bediening op local met de
•
Programmeerbare ingang A (DI4, +24 V) moet gesloten zijn of parameter 3A (ingang A functie starter disable) moet
worden aangepast
•
Bedien de start en stop toetsen
Remote (klemmen) bediening
Voor remote bediening heeft de softstarter het volgende nodig:
•
Stuurspanning (klemmen CSH, CSL en CSR, afhankelijk van de stuurspanning)
•
Zet de bediening op remote met de
De Remote LED op de Digistart D3 is aan in Remote mode. De Remote LED zit op de behuizing van de softstarter (achter
het keypad) en is alleen zichtbaar als het keypad extern is gemonteerd (Local LED is uit)
•
Programmeerbare ingang A (DI4, +24 V) moet gesloten zijn of parameter 3A (ingang A functie starter disable) moet
worden aangepast
•

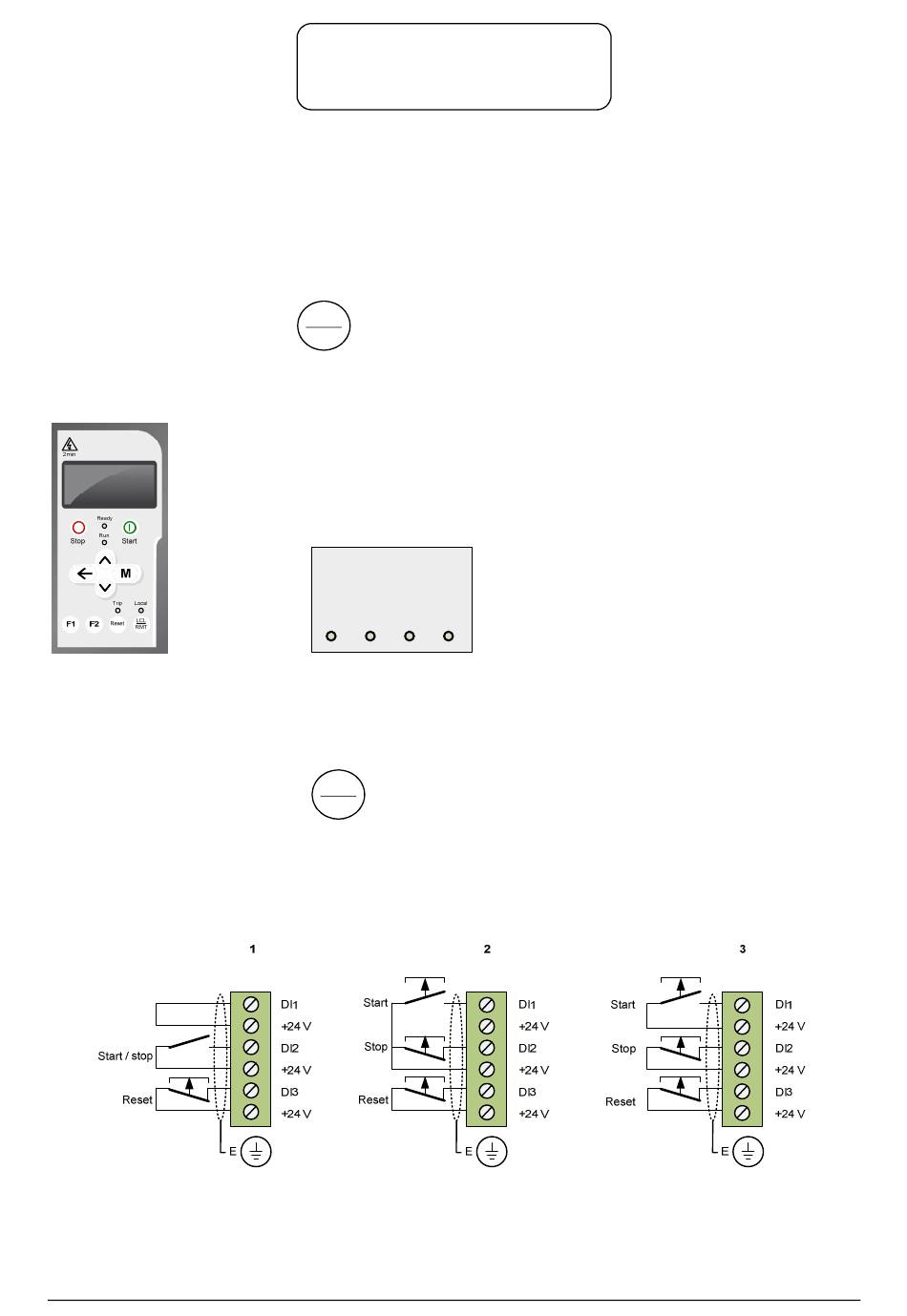

Start met de klemmen DI1, DI2 en DI3 op 1 van onderstaande manieren:
Seriële communicatie
Bediening via een serieel communicatienetwerk is altijd ingeschakeld bij Local mode en kan worden in- of uitgeschakeld in
Remote mode (zie Pr 3O). Voor bediening via een serieel communicatienetwerk is een optionele communicatiemodule
nodig.
