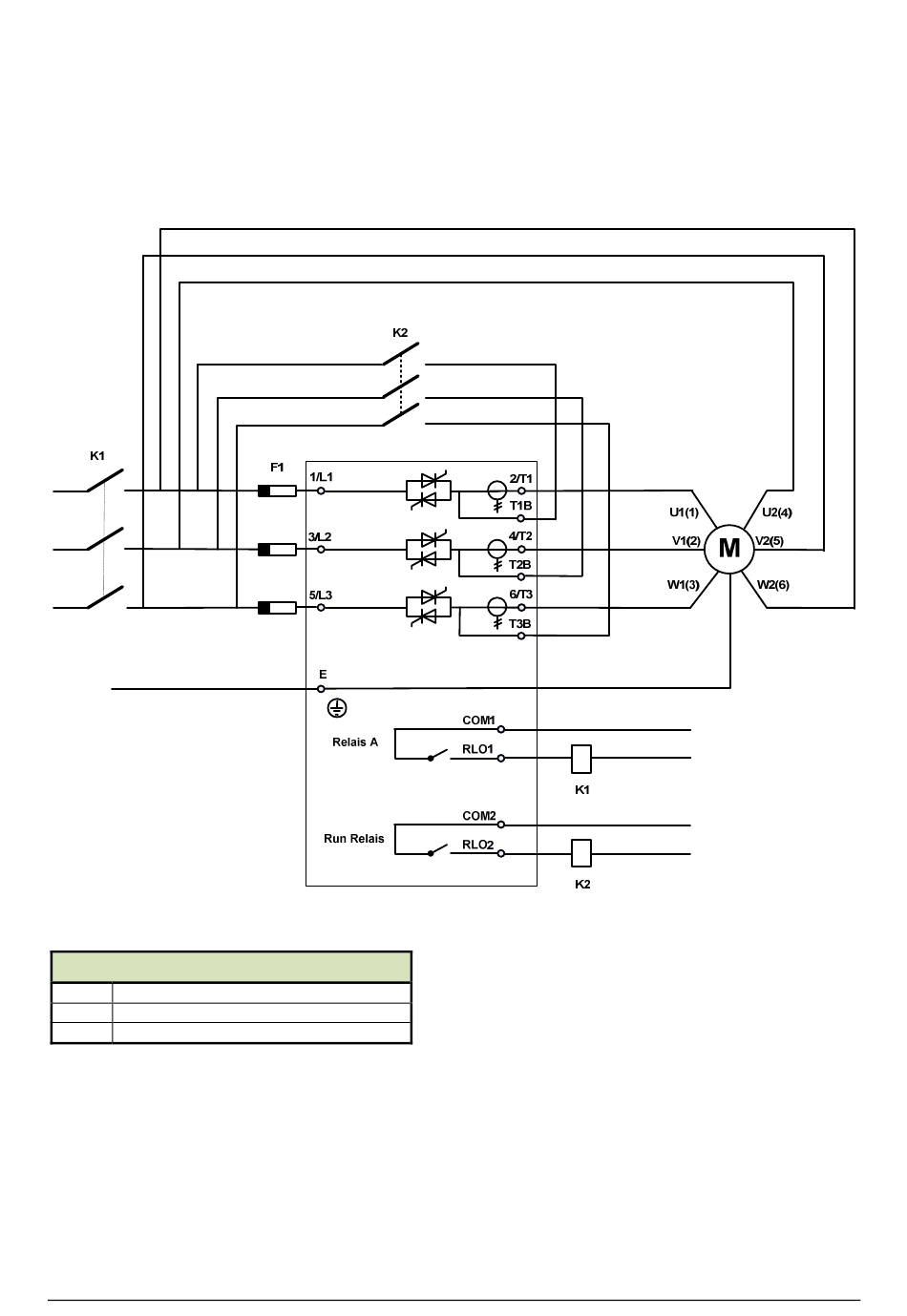

Open driehoek installatie, externe bypass (D3 140255N)
Opmerking: wanneer de Digistart D3 in open driehoek wordt aangesloten moet altijd een hoofdschakelaar of shunt trip
circuit breaker worden geïnstalleerd.
Softstarters zonder interne bypass hebben toegewezen bypass klemmen, die de Digistart D3 in staat stellen voortdurend
bescherming te bieden en te monitoren, zelfs wanneer deze gebypassed worden via een externe bypass schakelaar. De
bypass schakelaar moet zijn aangesloten op de bypass klemmen en aangestuurd worden door de 'run' uitgang van de
softstarter (klem COM2 en RLO2).
K1
Hoofdschakelaar
K2
Bypass schakelaar (extern)
F1
Halfgeleiderzekeringen (optioneel)
Opmerking: de bypass klemmen op type D3 140255N zijn T1B, T2B en T3B. Let op: als de bypass niet op de bypass
klemmen worden aangesloten zal de Digistart D3 een 'Power Loss' trip geven.
Digistart D3 Handleiding versie 1.1
Pagina 28 van 84
