110/113/114/115/117
Gebruiksaanwijzing

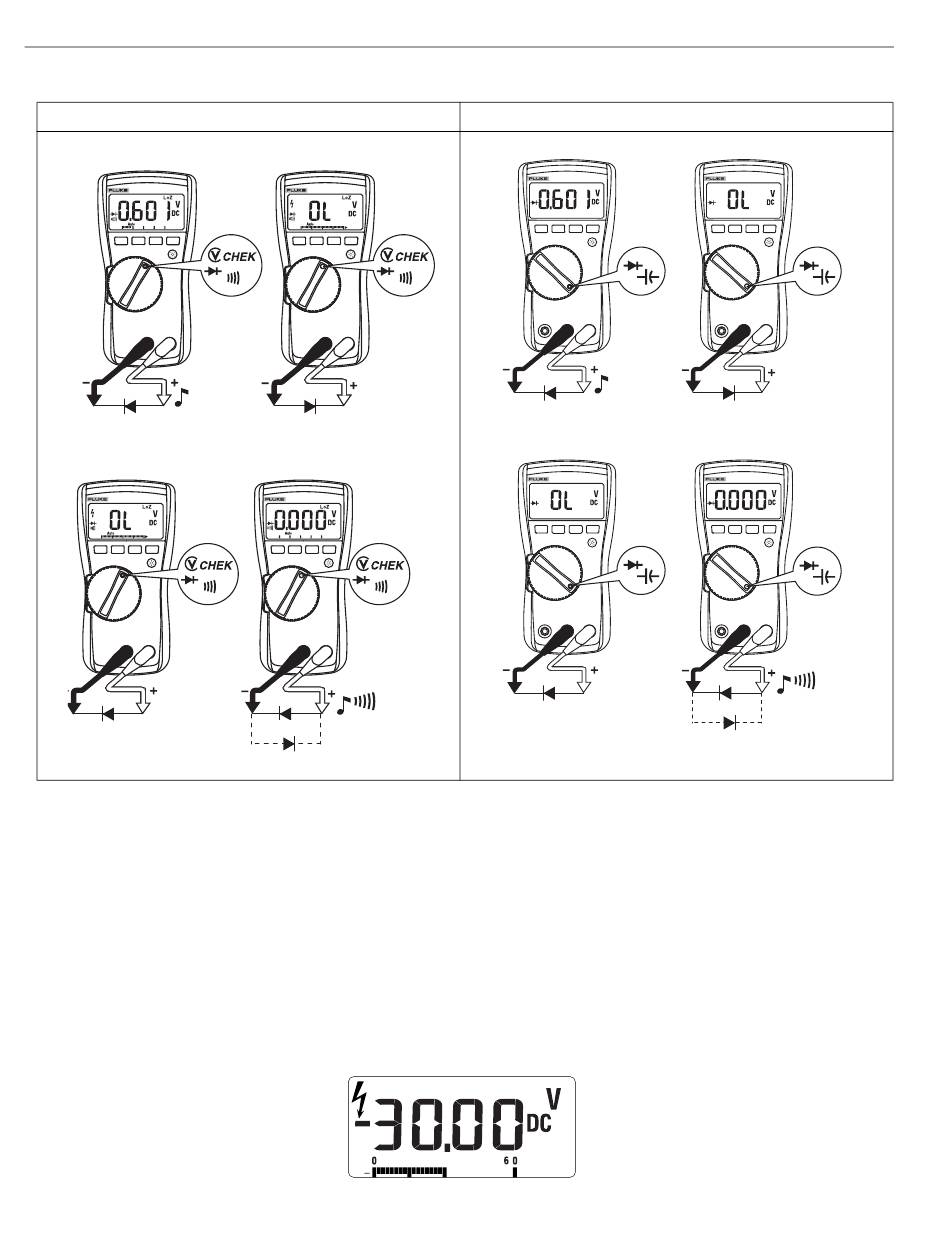

Diodes testen (113, 115, 117)
113
Goede diode
Good Diode
Single
Beep
Doorlaatrichting
Forward Bias
Slechte diode
Bad Diode
Open
Open
Staafdiagram gebruiken
De bargraph functioneert zoals de naald van een analoge meter. Er is een overspanningsindicator (
een polariteitsindicator () links.
Aangezien het staafdiagram veel sneller wordt bijgewerkt dan het digitale display, is het diagram nuttig voor het
bijstellen van top- en nulpunten.
De bargraph wordt uitgeschakeld bij capaciteitsmetingen. Bij frequentiemetingen tonen het staafdiagram en de
bereikindicator de onderliggende spanning of stroom tot 1 kHz.
Het aantal segmenten geeft de gemeten waarde aan en staat in verhouding tot de volschalige waarde van het
geselecteerde bereik.
De belangrijkste schaalverdelingen in het bereik van 60 V (zie hieronder) zijn bijvoorbeeld 0, 15, 30, 45 en 60 V.
Bij een ingang van -30 V worden het minteken en de segmenten tot het midden van de schaal weergegeven.
12
Goede diode
Good Diode
Sperrichting
Reverse Bias
Slechte diode
Bad Diode
en
and
Kortgesloten
Shorted
115, 117
Goede diode
1x
Doorlaatrichting
Slechte diode
Open
Goede diode
Sperrichting
Slechte diode
en
Kortgesloten
) rechts en
