Onderhoud
bedieningsysteem
De interlockschakelaar
voor de neutraalstand van
de rijhendels afstellen
1.
Breng de machine tot stilstand, zet de
hefschakelaar van het maaidek volledig in
de
VERGRENDELDE NEUTRAALSTAND
parkeerrem in werking en haal het sleuteltje uit
het contact.
2.
Draai de bouten los waarmee het voorpaneel
vastzit, en verwijder het paneel

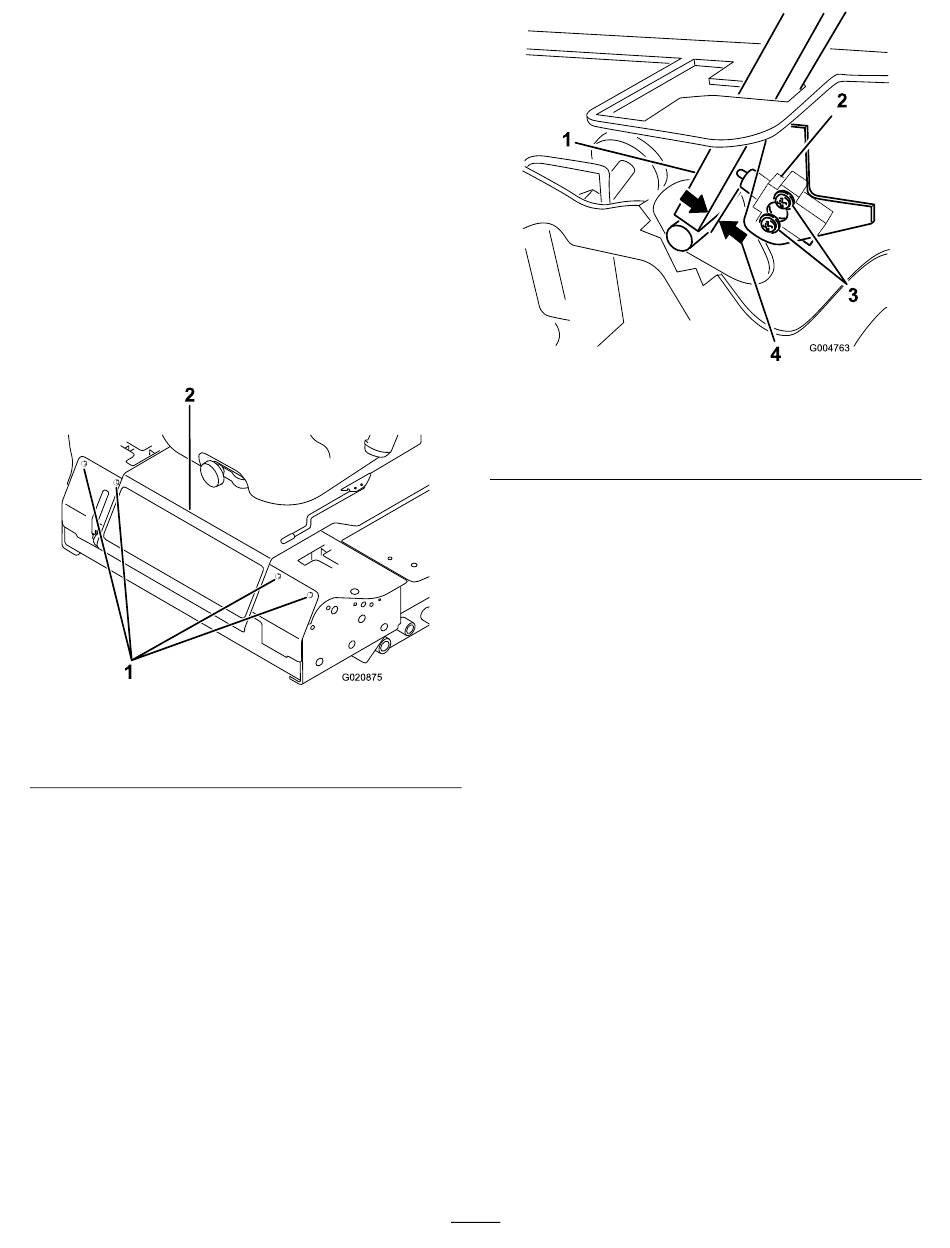

Figuur 80
1. Bouten
2. Bedieningspaneel
3.
Draai de 2 schroeven los waarmee de
interlockschakelaar is vastgezet
, stel de
(Figuur
80).
1. Rijhendel
2. Interlockschakelaar
4.
5.
6.
7.
g020875
Terugkeer naar
neutraalstand van de
rijhendels afstellen
(Figuur
81).
Als de rijhendels niet in een lijn staan met de sleuven
van de neutraalstand als zij worden vrijgezet vanuit de
achteruitstand, is afstelling nodig. De hendel, de veer
en de stang moeten afzonderlijk worden afgesteld.
1.
2.
3.
62
Figuur 81
neutraalstand
Houd de rijhendel tegen het frame en beweeg
de schakelaar in de richting van de hendel
totdat de afstand tussen de hendel en de
schakelaarbehuizing 0,4 tot 1 mm is; zie
81).
Zet de schakelaar vast.
Herhaal stappen
3
tot en met
hendel.
Monteer het voorpaneel.
Schakel de aftakas uit, zet de rijhendel in de
VERGRENDELDE NEUTRAALSTAND
parkeerrem in werking.
Zet de gashendel op L
motor uit, verwijder het contactsleuteltje en
wacht totdat alle bewegende delen tot stilstand
zijn gekomen voordat u de bestuurdersstoel
verlaat.
Draai de bouten los waarmee het voorpaneel
vastzit, en verwijder het paneel
g004763
3. Schroef
4. 0,4 tot 1 mm
(Figuur
5
voor de andere
en stel de
, schakel de
ANGZAAM
(Figuur
82).
