Onderhoud
aandrijfsysteem
De bandenspanning
controleren
Onderhoudsinterval: Om de 50 bedrijfsuren
Zorg ervoor dat de voor- en achterbanden de
voorgeschreven spanning hebben. De correcte
spanning is 1,24 bar voor de achterbanden en 1,72 bar
voor de banden van de zwenkwielen. Een ongelijke
bandenspanning kan leiden tot onregelmatige
maairesultaten. De bandenspanning kan het best bij
koude banden worden gecontroleerd.

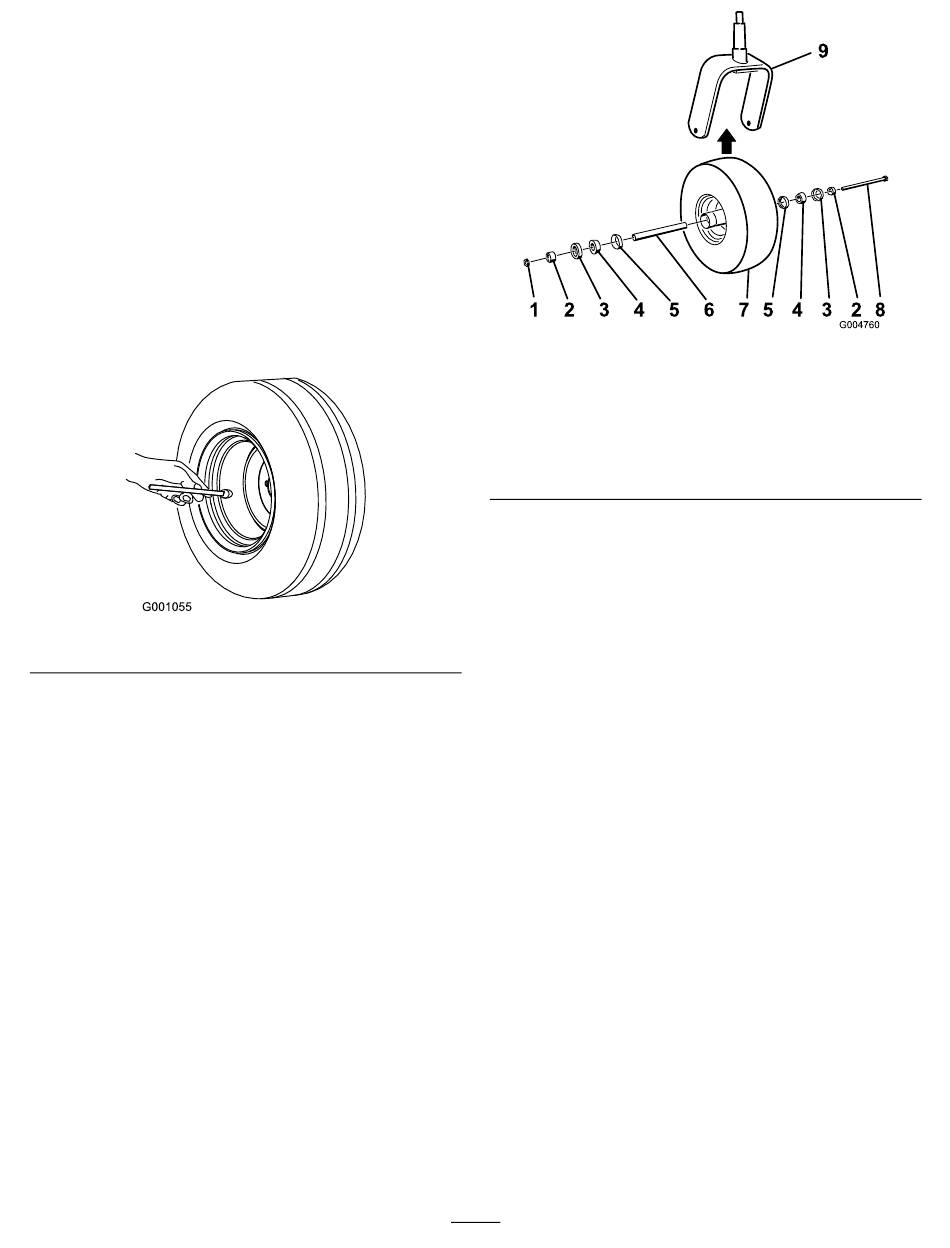

Figuur 73
Zwenkwielen en lagers
vervangen
1.
Nieuwe zwenkwielen, kegellagers en
lagerafdichtingen zijn verkrijgbaar bij een
erkende Toro-dealer.
2.
Verwijder de borgmoer van de bout waarmee het
zwenkwiel is bevestigd aan de zwenkwielvork
(Figuur
74).
1. Moer
2. Afstandsstuk van lager
3. Buitenste lagerafdichting
4. Kegellager
5. Binnenste lagerafdichting
3.
Pak het zwenkwiel vast en schuif de bout uit de
vork of draaiarm.
4.
Gooi het oude zwenkwiel en de oude lagers
weg.
5.
Monteer het zwenkwiel door de ingevette
g001055
kegellagers en de afdichtingen in de wielnaaf
te drukken, in de positie die wordt getoond in
Figuur
74.
6.
Schuif het afstandsstuk in de wielnaaf door de
lagers en zet dit vast in de wielnaaf met de 2
afstandsstukken van het lager.
Belangrijk:
van de afdichting niet naar binnen worden
gevouwen.
7.
Plaats de zwenkwielset in de zwenkwielvork en
zet deze vast op zijn plaats met behulp van de
bout en de borgmoer.
8.
Draai de moer aan totdat het wiel niet meer vrij
kan ronddraaien en daarna weer los totdat het
wiel vrij kan ronddraaien.
9.
Zet een smeerpistool op de smeernippel op het
zwenkwiel en spuit daarin nr. 2 smeervet voor
algemene doeleinden op lithiumbasis.
58
Figuur 74
6. Afstandsstuk
7. Zwenkwiel
8. Asbout
9. Zwenkwielvork
Zorg ervoor dat de randen
g004760
