FLUXUS F501
4
Productbeschrijving
4.1
Meetsysteem
Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten, zie Afb. 4.1.

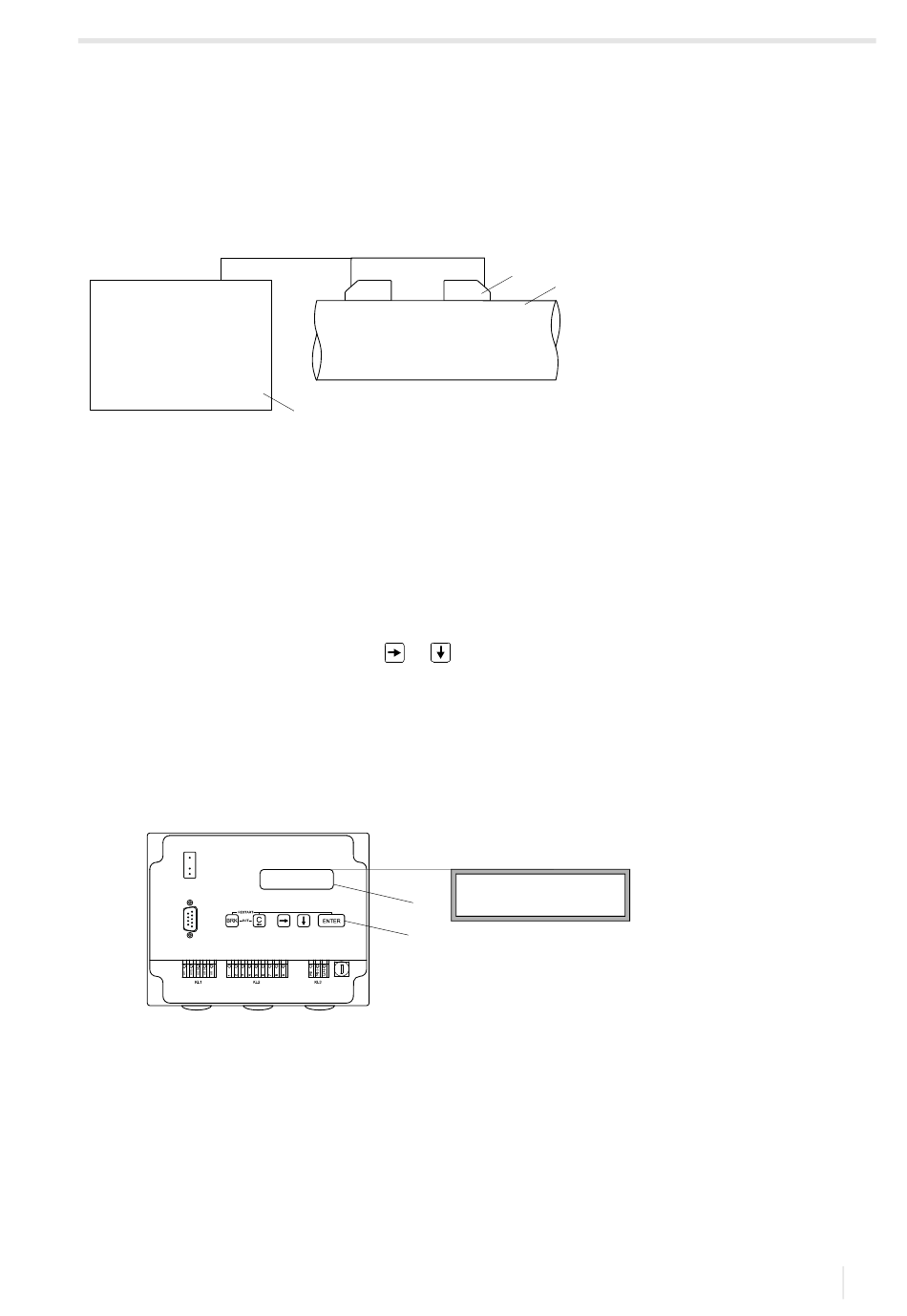

Afb. 4.1:
Voorbeeld voor een meetopstelling
1 – sensor
2 – buis
3 – transmitter
De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvangen ultrasone signalen door het medium.
De transmitter regelt de meetcyclus, elimineert de stoorsignalen en analyseert de nuttige signalen. De meetwaarden kun-
nen door de transmitter in beeld gebracht, verrekend en uitgevoerd worden.
4.2
Bedieningsconcept
De gekozen programmavertakking staat tussen hoekige haakjes en is geschreven in hoofdletters, zie Afb. 4.2. De volledi-
ge naam van de gekozen programmavertakking verschijnt in de onderste regel.
• Kies een programmavertakking met de toets
• Druk op ENTER.
– par (Parameter)
– mtn (Meten)
– opt (Uitgangsopties)
– sf (Spec. functie)
Afb. 4.2:
Bedieningsveld van de transmitter
1 – weergave
2 – toetsenbord
UMFLUXUS_F501V1-4NL, 2022-03-01
3
en
.
>PAR< mtn opt sf
Parameter
1
2
1
2
4 Productbeschrijving
4.1 Meetsysteem
