7 Aansluiting
7.1 Sensoren

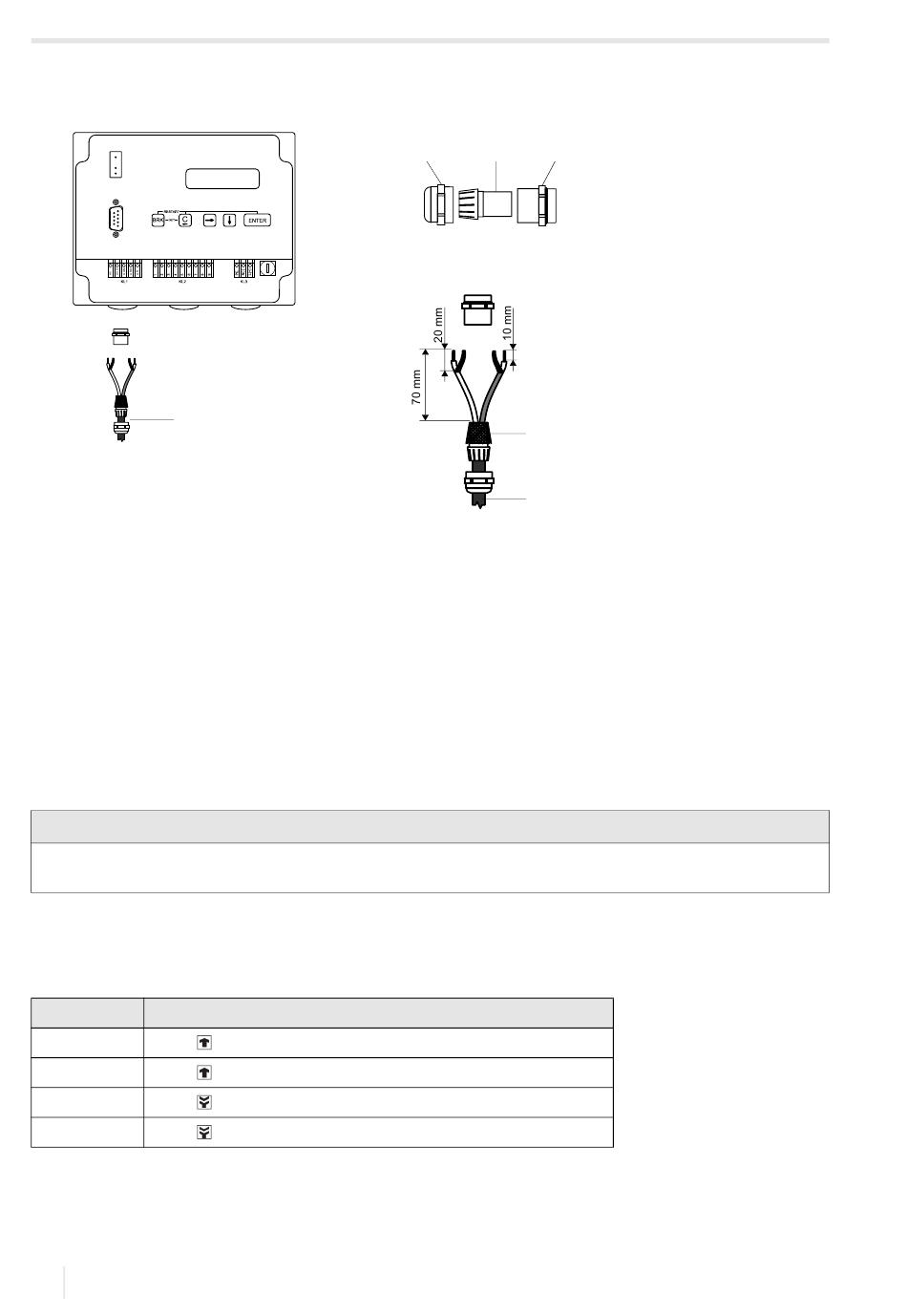

Afb. 7.4:
Aansluiting van de verlengkabel op de transmitter
5
1 – wartel
2 – inzetstuk
3 – lichaam
4 – teruggeslagen buitenste afscherming
5 – verlengkabel
7.1.3
Aansluiting van de sensorkabel op de klembehuizing
• Verwijder de blinde stop voor het aansluiten van de sensorkabel, zie Afb. 7.5.
• Maak de kabelschroefkoppeling van de sensorkabel open. Het inzetstuk blijft in de wartel zitten.
• Schuif de sensorkabel door de wartel en het inzetstuk.
• Confectioneer de sensorkabel.
• Kort de buitenste afscherming af en sla hem terug over het inzetstuk.
• Draai de dichtringzijde van het lichaam in de klembehuizing.
• Breng de sensorkabel in de klembehuizing in.
Opmerking!
Voor een goede EMC-eigenschappen te garanderen, is het belangrijk om een goed elektrisch contact te maken tus-
sen de buitenste afscherming en de wartel (en dus met de behuizing).
• Fixeer de kabelschroefkoppeling door de wartel op het lichaam te draaien.
• Sluit de sensorkabel aan op de klemmen van de klembehuizing, zie Afb. 7.5 en Tab. 7.3.
Tab. 7.3:
Klemmenfuncties
klem
aansluiting
V
sensor
VS
sensor
RS
sensor
R
sensor
52
(kern)
(binnenafscherming)
(binnenafscherming)
(kern)
1
2
3
kabelschroefverbinding
4
5
