FLUXUS F501
Important!
De buitenste afscherming van de verlengkabel mag geen elektrisch contact maken met de klembehuizing. De ver-
lengkabel moet daarom tot aan de afschermingsklem helemaal geïsoleerd zijn.
• Fixeer de verlengkabel en de buitenste afscherming aan de afschermingsklem.
• Sluit de verlengkabel aan op de klemmen van de klembehuizing, zie Afb. 7.7 en Tab. 7.5.
Tab. 7.5:
Klemmenfuncties (klembehuizing, KL2)
klem
aansluiting (verlengkabel)
TV
witte of gemarkeerde kabel (kern)
TVS
witte of gemarkeerde kabel (binnenafscherming)
TRS
bruine kabel (binnenafscherming)
TR
bruine kabel (kern)
afschermingsklem
buitenste afscherming

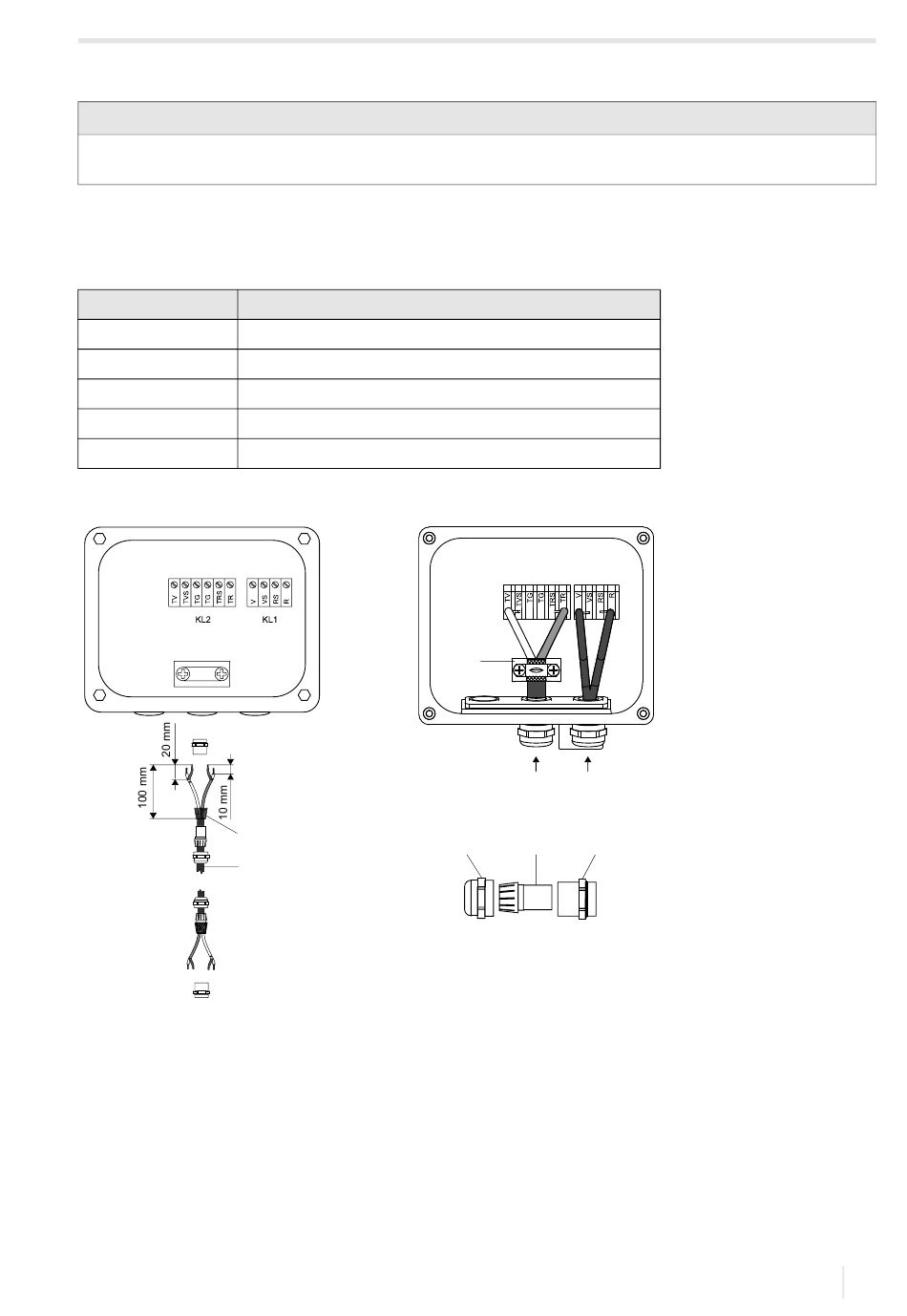

Afb. 7.7:
Aansluiting van de verleng- en sensorkabel op de klembehuizing
2
1
1 – verlengkabel
2 – buitenste afscherming
3 – afschermingsklem
4 – wartel
5 – inzetstuk
6 – lichaam
7 – aansluiting van de verlengkabel
8 – aansluiting van de sensorkabel
UMFLUXUS_F501V1-4NL, 2022-03-01
3
7
8
4
5
6
kabelschroefverbinding
7 Aansluiting
7.1 Sensoren
55
