6 Montage
FLUXUS F501
6.2 Sensoren
Opmerking!
Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken, zie Afb. 6.42.

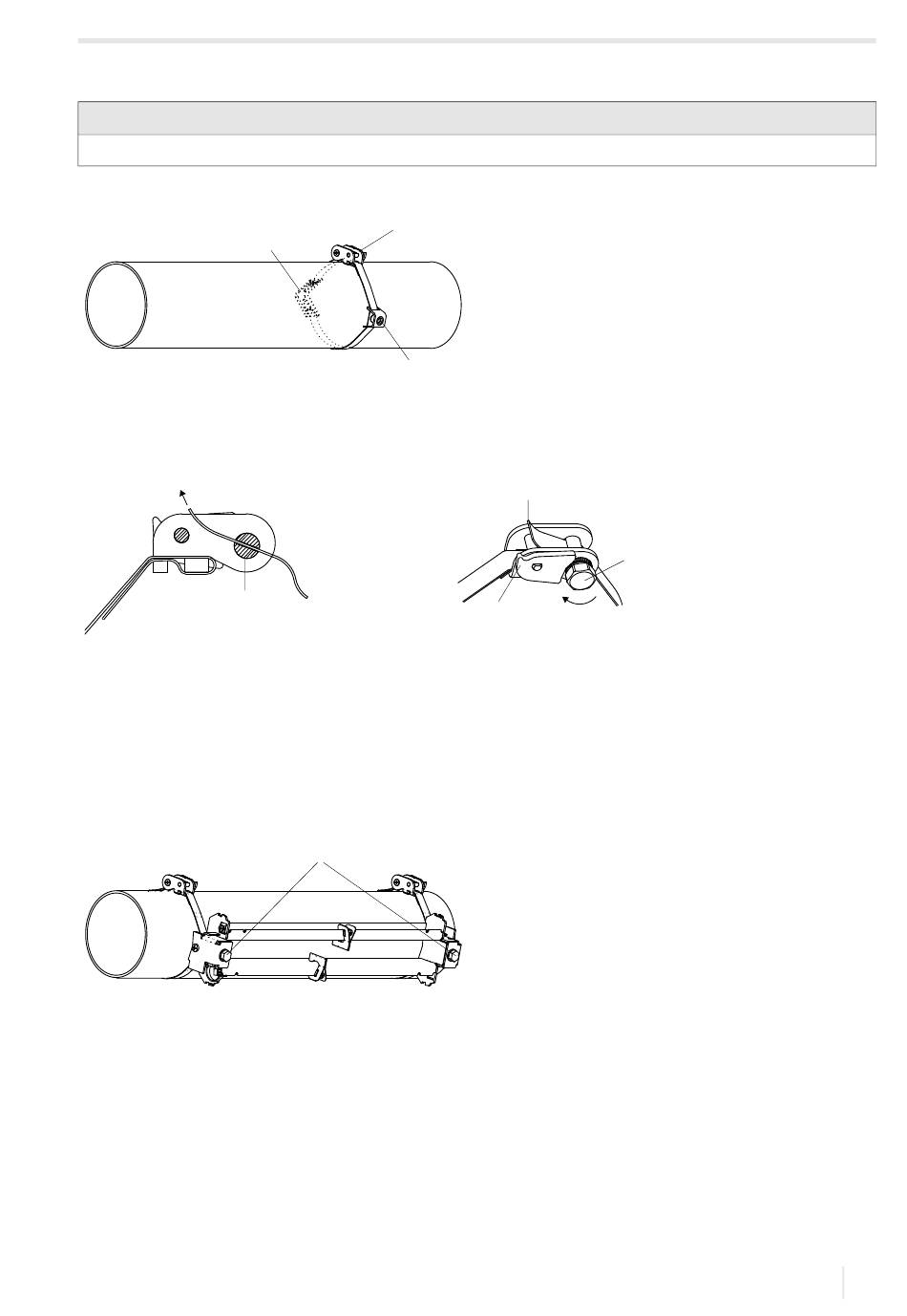

Afb. 6.41: Ratelslot met spanband, metalen veer en spanbandklem op de buis
2
1
3
1 – metalen veer
2 – ratelslot
3 – spanbandklem
Afb. 6.42: Ratelslot met spanband
2
4
4
3
1
1 – draairichting
2 – snijkant
3 – hendel
4 – spanslotschroef met spleet
• Plaats de rail op de spanbandclips, zie Afb. 6.43.
• Bevestig de rail met de schroeven aan de spanbandclips.
• Draai de schroeven vast.
Afb. 6.43: Rail op de buis
1
1 – schroeven
45
UMFLUXUS_F501V1-4NL, 2022-03-01
