6 Montage
FLUXUS F501
6.2 Sensoren
Stap 1: Demontage van Variofix L
• Haal de sensorbevestiging Variofix L uit elkaar, zie Afb. 6.10.

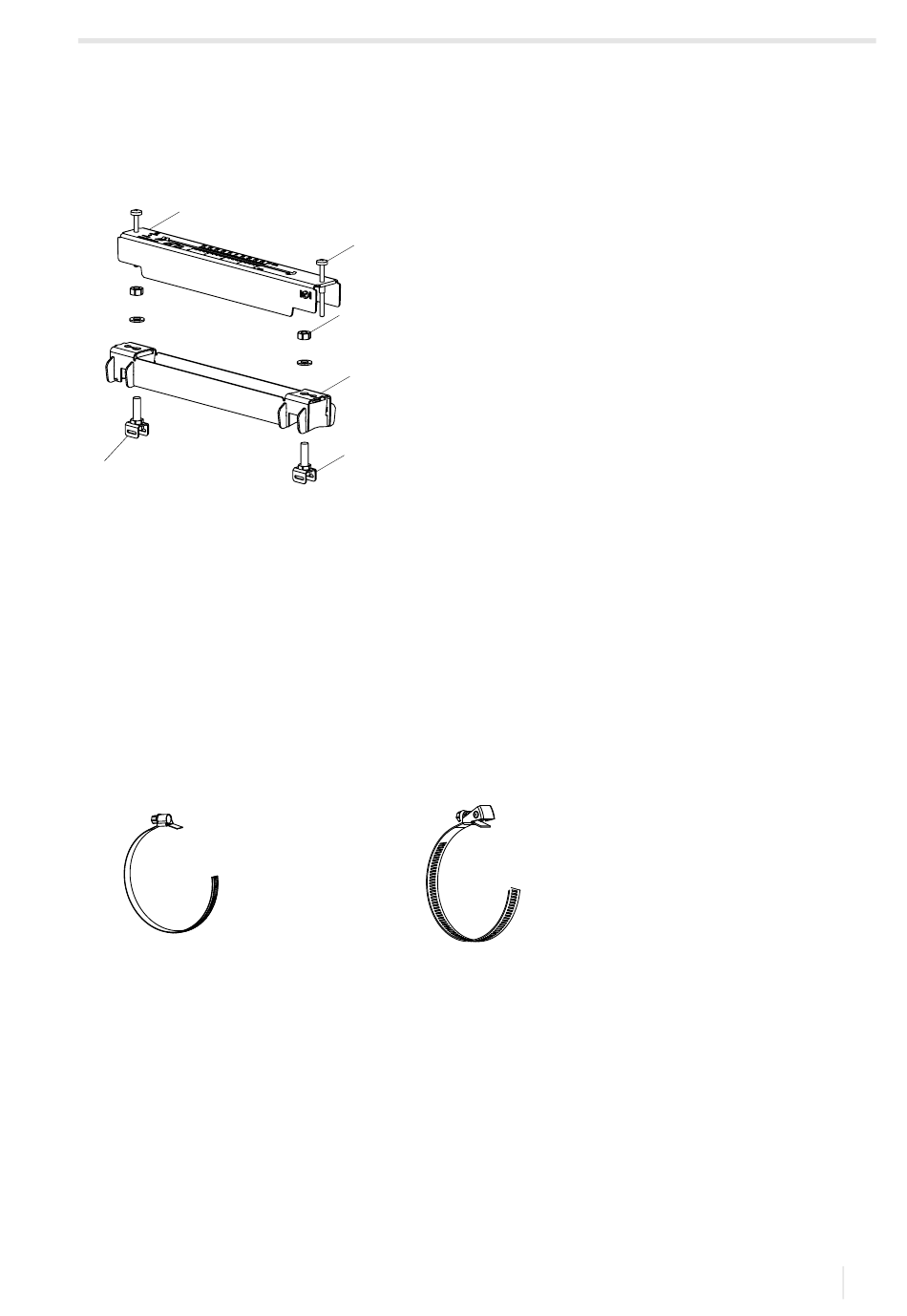

Afb. 6.10: Demontage van Variofix L
1
2
3
4
5
5
1 – afdekking
2 – schroef
3 – moer
4 – rail
5 – spanbandklem
Stap 2: Bevestiging van de spansloten op de spanbanden
• Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
Het spanslot is aan de spanband bevestigd, zie Afb. 6.11.
Snelspanslot
Het spanslot is aan de spanband bevestigd, zie Afb. 6.12.
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Afb. 6.11: Spanklemslot met spanband
Afb. 6.12: Snelspanslot met spanband
