6 Montage
6.1 Transmitter
Montage aan een buis > 2"
De buismontageset wordt met spanbanden aan de buis bevestigd, zie Afb. 6.5.
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting. Houdt u zich aan de geldende voorschriften.
• Schuif de spanningsriemen (3) door de gaten van de buisoplegplaat (1) en de instrumentbevestigingsplaat (1).
• Bevestig de buisoplegplaat en de instrumentbevestigingsplaat met de spanbanden aan de buis.
• Bevestig de transmitter met schroeven aan de instrumentbevestigingsplaat.

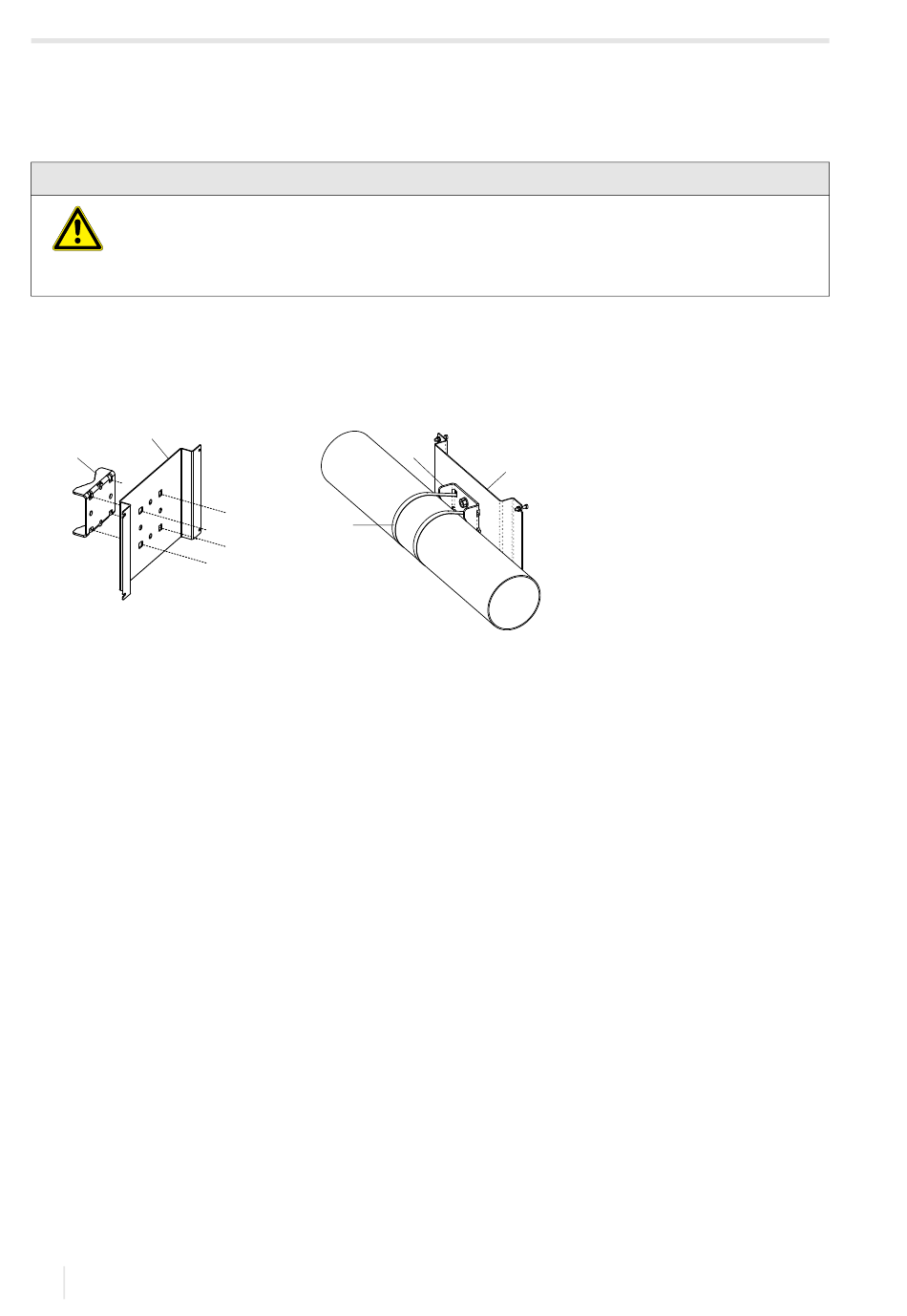

Afb. 6.5:
Buismontage met spanbanden
2
1
1 – buisoplegplaat
2 – instrumentbevestigingsplaat
3 – spanband
26
1
2
3
FLUXUS F501
2022-03-01, UMFLUXUS_F501V1-4NL
